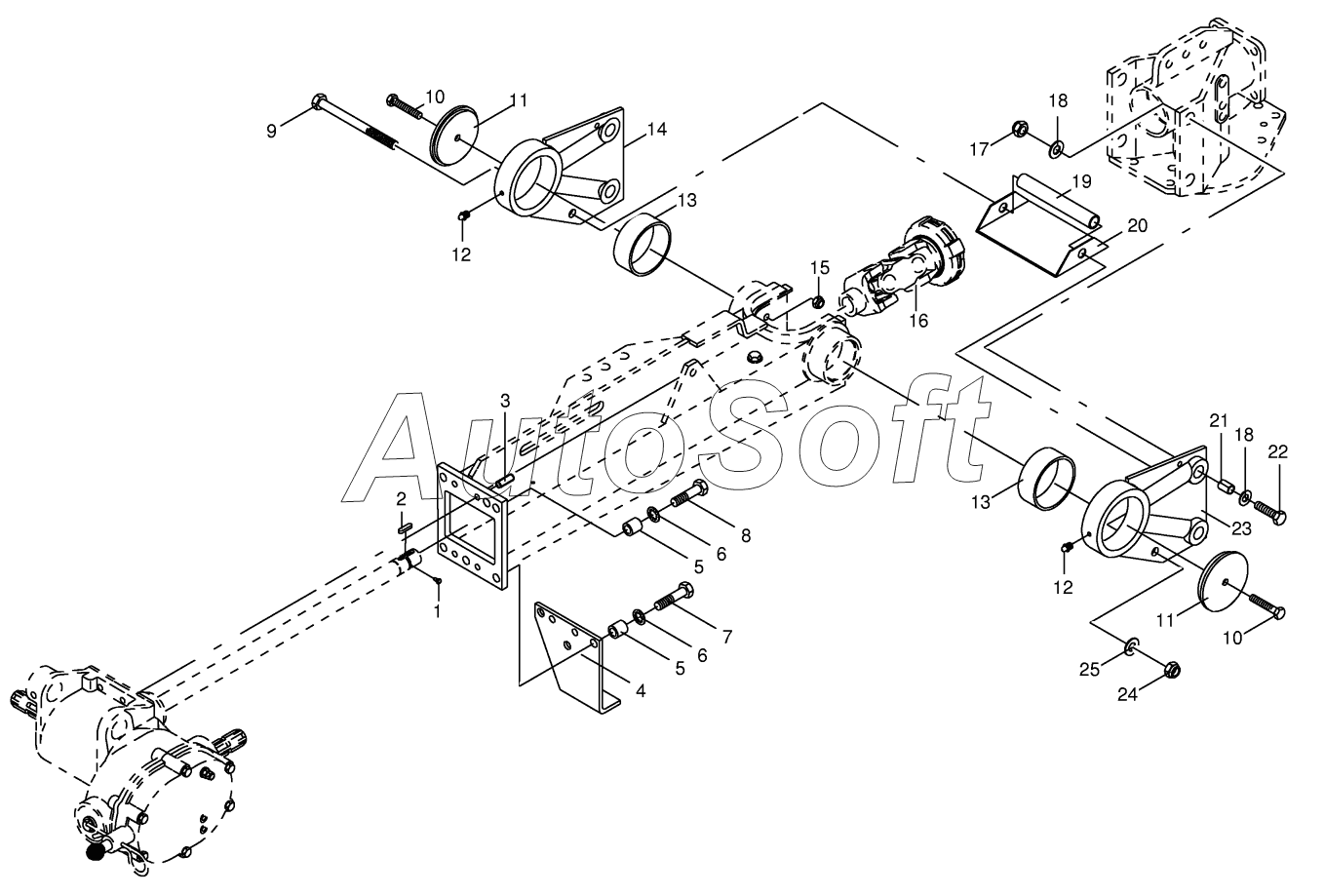

Каталог запасных частей к технике: KRONE AM 203CV, AM 243CV, AM 283CV (2018). Beam with gearbox
/15.gif)
1
2
3
4
5
5
6
6
7
8
9
10
10
11
11
12
12
13
13
14
15
16
17
18
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Hex head bolt | |
| 2 | 0***0 | Fit-in key | |
| 3 | 0***0 | Cyl. pin | |
| 4 | 0***0 | Jack stand plate | |
| 5 | 0***1 | Spacer bushing | |
| 6 | 0***1 | Detent edged washer | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 0***0 | Hex head bolt | |
| 9 | 0***0 | Hex head bolt | |
| 10 | 0***0 | He head bolt | |
| 11 | 0***0 | Securing circular blank | |
| 12 | 0***0 | Grease niple | |
| 13 | 0***0 | Red bronze bushing | |
| 14 | 0***0 | Hinge front, incl. grease nippel and red bronze bushing | |
| 15 | 0***0 | Locknut | |
| 16 | 0***0 | Double universal joint | |
| 17 | 0***0 | Locknut | |
| 18 | 0***0 | Washer | |
| 19 | 0***0 | Spacer tube | |
| 20 | 0***0 | Guard | |
| 21 | 0***0 | Roll pin | |
| 22 | 0***0 | Hex head bolt | |
| 23 | 0***0 | Hinge back, incl. grease nippel and red bronze bushing | |
| 24 | 0***1 | Locknut | |
| 25 | 0***0 | Washer |
