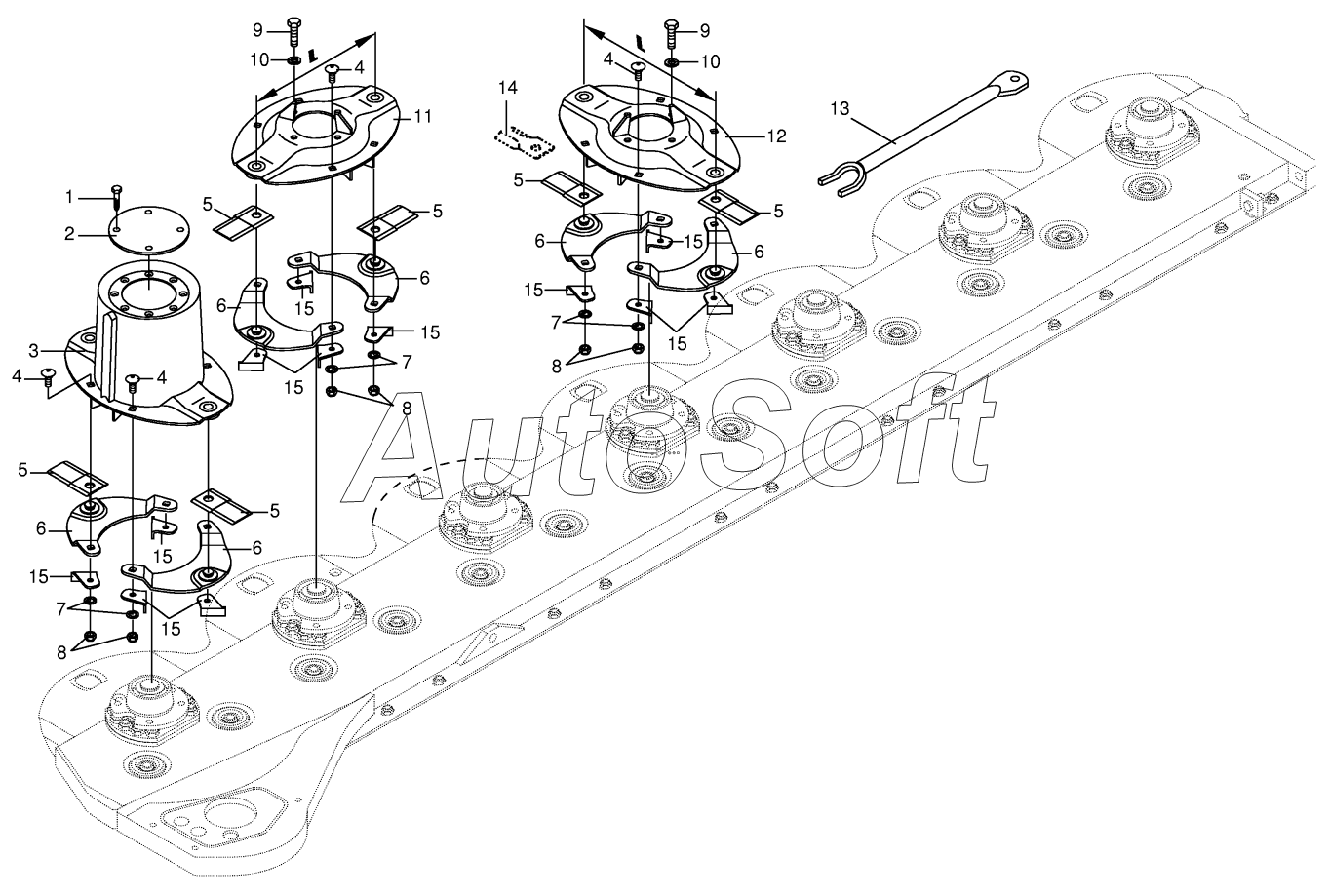

Каталог запасных частей к технике: KRONE AM 203CV, AM 243CV, AM 283CV (2018). Cutter bar with quick coupler
/3.gif)
1
2
3
4
4
4
4
5
5
5
5
5
5
5
6
6
6
6
6
6
7
7
7
8
8
8
9
9
10
10
11
12
13
14
15
15
15
15
15
15
15
15
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Self-tapping screw | |
| 2 | 0***2 | Cover | |
| 3 | 0***0 | Mower drum | |
| 4 | 0***1 | Coach bolt | |
| 5 | 0***0 | Knife-left | |
| 5 | 0***0 | Knife-right | |
| 6 | 0***5 | Knife support | |
| 7 | 0***1 | Detent edged washer | |
| 8 | 0***0 | Locknut | |
| 9 | 0***0 | Hex head bolt | |
| 10 | 0***1 | Detent edged washer | |
| 11 | 0***0 | Mower disc | |
| 12 | 0***0 | Mower disc | |
| 13 | 0***0 | Special key for blades | |
| 14 | 0***0 | Knife | |
| 15 | 0***1 | Stripper lh rotation (green)-incl. screw, washer, nut-1 set =2 pieces | |
| 15 | 0***1 | Stripper rh rotation (green)-incl. screw, washer, nut-1 set =2 pieces |
