Каталог запасных частей к технике: KRONE EasyCut F360M (2018). Gearbox
30
30
20
21
22
22
22
23
24
25
26
26
26
26
27
28
29
19
19
31
31
31
31
32
33
34
35
36
37
38
39
11
2
3
3
4
5
6
6
6
6
6
7
8
9
9
10
1
12
13
13
14
15
16
17
18
18
18
18

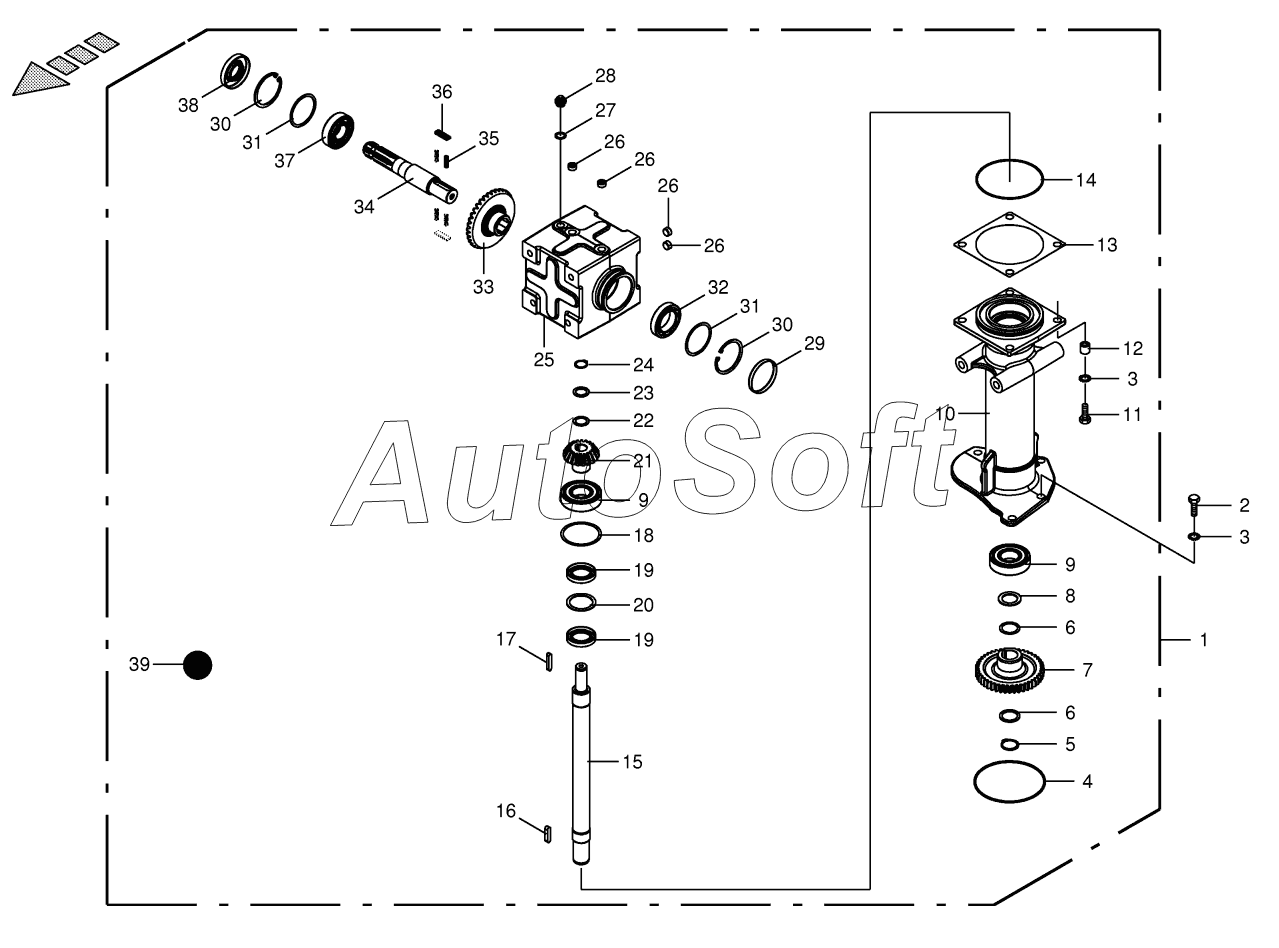

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Main gearboxEC F320/360 M | |
| 2 | 0***0 | Hex head bolt | |
| 3 | 0***1 | Detent edged washer | |
| 4 | 0***0 | O-ring | |
| 5 | 0***0 | Circlip | |
| 6 | 0***0 | Shim ring | |
| 6 | 0***0 | Shim ring | |
| 6 | 0***0 | Shim ring | |
| 6 | 0***1 | Shim ring | |
| 7 | 0***4 | Spur gear | |
| 8 | 9***0 | Supporting disc | |
| 9 | 0***0 | Grooved ball bearing | |
| 10 | 2***0 | GearboxhousingM=5,2 Z=19/2390° (li) | |
| 11 | 0***0 | Hex head bolt | |
| 12 | 0***1 | Spacer bushing | |
| 13 | 2***0 | Shim ring 150x0.5 A3G | |
| 13 | 2***0 | Shim ring 150x0.2 A3G | |
| 14 | 0***0 | O-ring | |
| 15 | 2***0 | Drive shaft freewheel Rd 42x530 | |
| 16 | 0***0 | Fit-in key | |
| 17 | 0***1 | Fit-in key | |
| 18 | 0***0 | Shim ring | |
| 18 | 0***0 | Shim ring | |
| 18 | 0***0 | Shim ring | |
| 18 | 0***0 | Shim ring | |
| 19 | 0***3 | Radial-shaft sealing ring | |
| 20 | 9***0 | Shim ring | |
| 21 | 2***0 | Bevel pinionM=4 Z=19/36 90° | |
| 22 | 0***0 | Shim ring | |
| 22 | 0***0 | Shim ring | |
| 22 | 0***1 | Shim ring | |
| 23 | 0***0 | Supporting disc | |
| 24 | 0***0 | Circlip | |
| 25 | 2***0 | Gearboxhousing | |
| 26 | 0***1 | Screw plug | |
| 27 | 0***0 | Gasket ring | |
| 28 | 2***0 | Air bleed valve | |
| 29 | 0***2 | Sealing cap | |
| 30 | 0***0 | Circlip | |
| 31 | 0***0 | Shim ring | |
| 31 | 0***0 | Shim ring | |
| 31 | 0***1 | Shim ring | |
| 32 | 0***0 | Taper roller bearing | |
| 33 | 2***0 | Crown wheel | |
| 34 | 2***0 | Drive shaft freewheel Rd 42x267 | |
| 35 | 2***0 | Pressure spring | |
| 36 | 2***0 | Freewheel ratchet | |
| 37 | 0***0 | Grooved ball bearing | |
| 38 | 0***0 | Radial-shaft sealing ring | |
| 39 | 0***0 | Oil-Id.-no.=1ltr |
