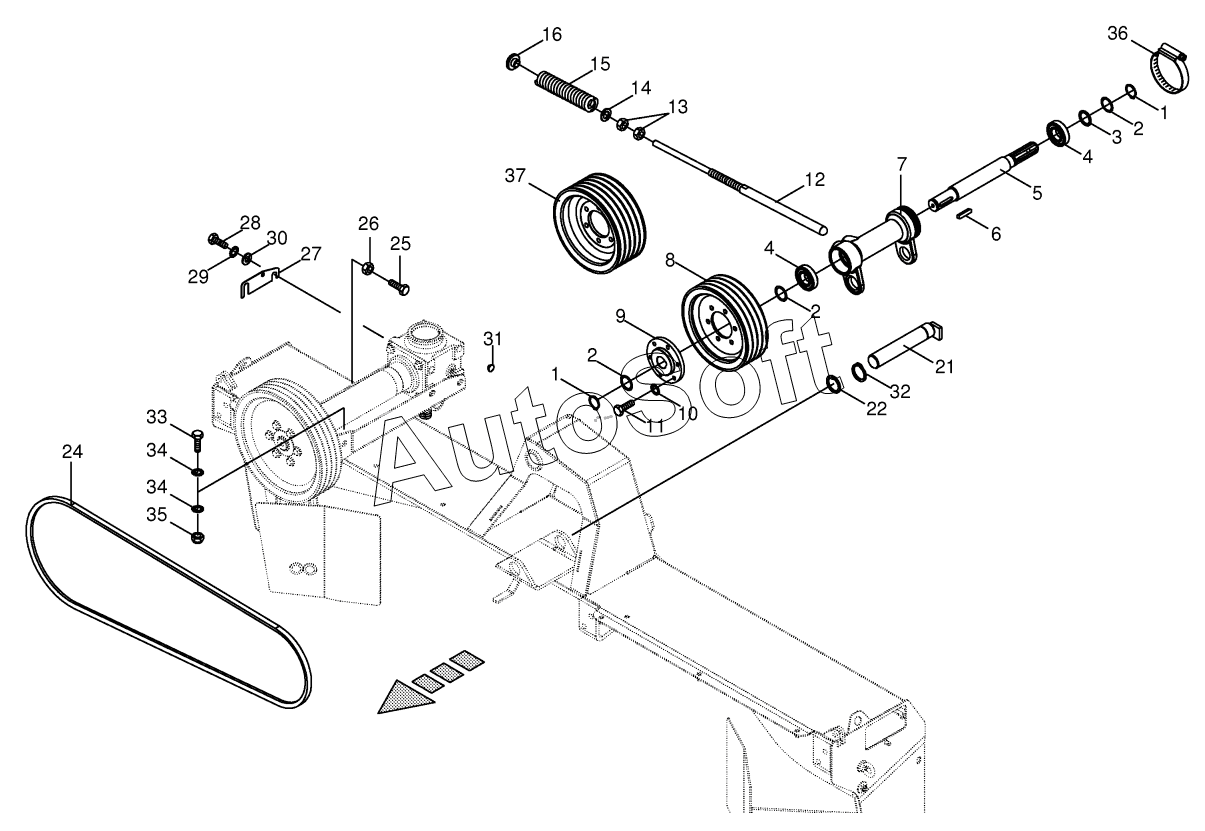

Каталог запасных частей к технике: KRONE EC F360 (2018). V-belt pulley bearing
/9.gif)
1
1
2
2
2
2
2
3
4
4
5
6
7
8
8
9
10
11
12
12
12
13
14
15
16
21
22
24
24
25
25
26
27
28
29
30
31
32
33
34
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270097250 | 2***0 | Set V-belts 5-SPB(30) 3450Ld | |
| 270157650 | 2***0 | Kraftband | |
| 270157710 | 2***0 | Kraftband | |
| 270157730 | 2***0 | Kraftband | |
| 1 | 0***0 | Circlip | |
| 2 | 0***0 | Shim ring | |
| 2 | 0***0 | Shim ring | |
| 2 | 0***0 | Shim ring | |
| 3 | 0***1 | Supporting disc | |
| 4 | 0***0 | Grooved ball bearing | |
| 5 | 0***0 | Auxiliary P.T.O. stub shaft | |
| 6 | 0***1 | Fit-in key | |
| 7 | 0***0 | V-belt bearing | |
| 8 | 0***4 | V-belt pulley | |
| 8 | 2***0 | V-belt pulley 4258mm | |
| 9 | 2***1 | Hub | |
| 10 | 0***1 | Detent edged washer | |
| 11 | 0***0 | Hex head bolt | |
| 12 | 0***0 | Guide rail | |
| 12 | 0***0 | Guide rail | |
| 12 | 2***0 | Guide rail | |
| 13 | 0***0 | Hex nut | |
| 14 | 0***2 | Washer | |
| 15 | 0***1 | Pressure spring | |
| 16 | 0***0 | Spacer bushing | |
| 21 | 2***0 | Pin | |
| 22 | 0***0 | Shim ring | |
| 24 | 0***0 | V-belt-1 Set = 4 pieces | |
| 24 | 0***0 | V-belt-1 Set = 4 pieces | |
| 25 | 0***1 | Hex head bolt | |
| 25 | 0***0 | Hex head bolt | |
| 26 | 0***0 | Hex nut | |
| 27 | 2***0 | Spacer plate | |
| 28 | 0***1 | Hex head bolt | |
| 29 | 0***1 | Detent edged washer | |
| 30 | 0***0 | Washer | |
| 31 | 0***0 | Sealing plug | |
| 32 | 0***0 | Circlip | |
| 33 | 0***0 | Hex head bolt | |
| 34 | 0***0 | Detent edged washer | |
| 35 | 0***0 | Locknut | |
| 36 | 0***0 | Tube clip | |
| 37 | 2***0 | V-belt pulley |
