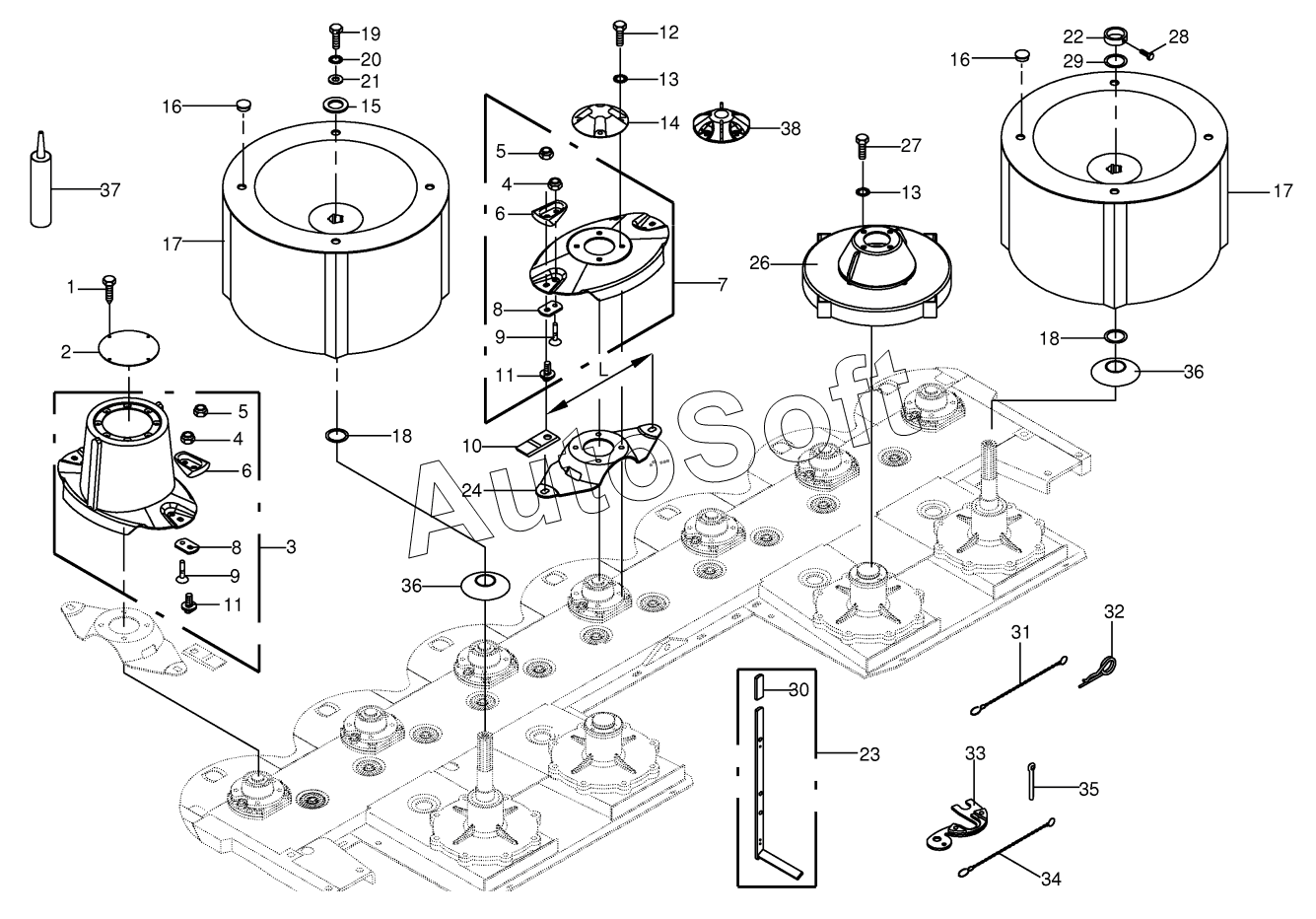

Каталог запасных частей к технике: KRONE EC F360 (2018). Quick coupler / Swath drum
/17.gif)
1
2
3
4
4
5
5
6
6
7
8
8
9
9
10
10
11
11
12
13
13
14
15
16
16
17
17
18
18
19
20
21
22
23
24
24
26
27
28
29
29
29
30
31
32
33
34
35
36
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Self-tapping screw | |
| 2 | 0***1 | Cover | |
| 3 | 2***0 | Mower drum (356) screw connection | |
| 4 | 0***0 | Locknut | |
| 5 | 0***0 | Self-locking nut | |
| 6 | 0***1 | Guard | |
| 7 | 2***0 | Cutting disc (356) | |
| 8 | 0***3 | Knife support | |
| 9 | 0***3 | Countersunkscrew | |
| 10 | 0***4 | Blade lh | |
| 10 | 0***4 | Blade rh | |
| 11 | 0***0 | Mower pin | |
| 12 | 0***0 | Hex head bolt | |
| 13 | 0***1 | Detent edged washer | |
| 14 | 0***0 | Cover | |
| 15 | 0***3 | Spacing washer | |
| 16 | 2***0 | Sealing plug | |
| 17 | 0***3 | Swath drum | |
| 18 | 0***1 | Shim ring | |
| 19 | 0***0 | Hex head bolt | |
| 20 | 0***1 | Detent edged washer | |
| 21 | 0***0 | Washer | |
| 22 | 0***1 | Collar | |
| 23 | 0***0 | Special key for blades | |
| 24 | 2***0 | Blade carrier | |
| 24 | 2***0 | Blade carrier L=356 with edge | |
| 26 | 2***0 | Swath drum | |
| 27 | 0***0 | Hex head bolt | |
| 28 | 0***0 | Hex head bolt | |
| 29 | 0***1 | Supporting disc | |
| 29 | 0***0 | Shim ring | |
| 29 | 0***0 | Shim ring | |
| 30 | 0***0 | Handle | |
| 31 | 0***2 | Chain | |
| 32 | 0***1 | Spring clip | |
| 33 | 2***0 | Gauge | |
| 34 | 9***0 | Chain | |
| 35 | 0***1 | Cotter pin | |
| 36 | 2***0 | Cover cap | |
| 37 | 0***0 | Sealant-silicone-free | |
| 38 | 2***0 | Cover for blade disc + discharge plates-optional |
