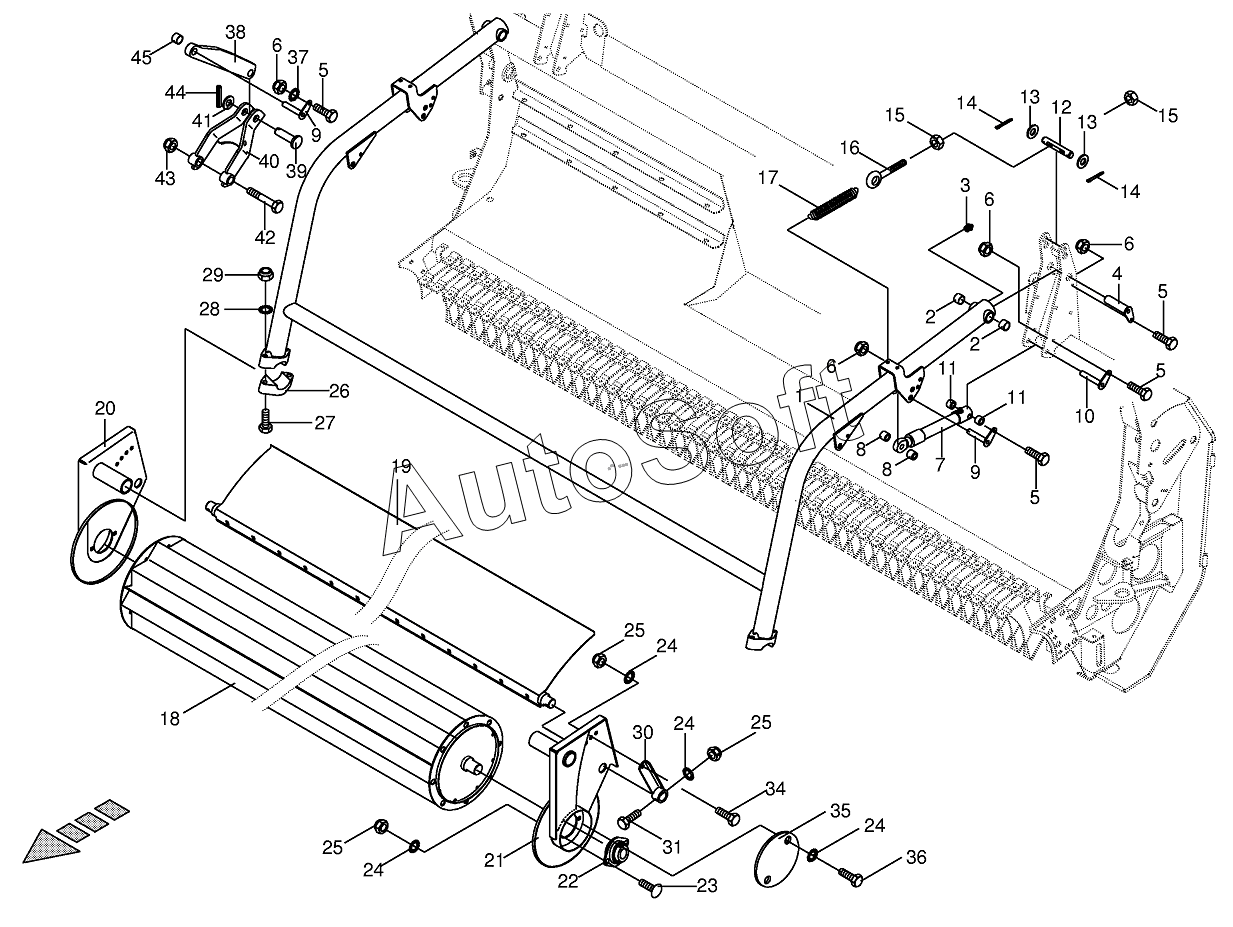

Каталог запасных частей к технике: KRONE EasyFlow 3801 (2013). Roll-type crop guard
/13.gif)
1
1
2
2
3
4
5
5
5
5
6
6
6
6
7
8
8
9
9
10
11
11
12
13
13
14
14
15
15
16
17
18
18
19
19
20
21
22
23
24
24
24
24
25
25
25
26
27
28
29
30
30
31
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009214170 | 0***0 | Sealing set | |
| 1 | 0***1 | Supporting frame-incl. bushing, grease nipple | |
| 1 | 0***2 | Supporting frame-incl. bushing, grease nipple | |
| 2 | 0***0 | Bearing bush | |
| 3 | 0***0 | Grease niple | |
| 4 | 0***1 | Pin | |
| 5 | 0***0 | Hex head bolt | |
| 6 | 0***0 | Locknut | |
| 7 | 0***1 | Hydraulic cylinder | |
| 8 | 0***1 | Bushing | |
| 9 | 0***3 | Pin | |
| 10 | 0***1 | Pin | |
| 11 | 0***1 | Bushing | |
| 12 | 0***0 | Spring support | |
| 13 | 0***2 | Washer | |
| 14 | 0***1 | Cotter pin | |
| 15 | 0***0 | Hex nut | |
| 16 | 0***0 | Eye screw | |
| 17 | 0***2 | Tension spring | |
| 18 | 0***0 | Roller | |
| 18 | 0***0 | Roller | |
| 19 | 0***1 | Baffle | |
| 19 | 0***1 | Baffle | |
| 20 | 0***0 | Bearing-right | |
| 21 | 0***0 | Bearing-left | |
| 22 | 0***0 | Flange bearing | |
| 23 | 0***1 | Coach bolt | |
| 24 | 0***1 | Detent edged washer | |
| 25 | 0***0 | Hex nut | |
| 26 | 0***0 | Clamping piece | |
| 27 | 0***0 | Hex head bolt | |
| 28 | 0***1 | Detent edged washer | |
| 29 | 0***0 | Locknut | |
| 30 | 0***0 | Turning lever-left | |
| 30 | 0***0 | Turning lever-right | |
| 31 | 0***0 | Hex head bolt | |
| 34 | 0***0 | Hex head bolt | |
| 35 | 0***0 | Cover | |
| 36 | 0***0 | Hex head bolt | |
| 37 | 0***1 | Detent edged washer | |
| 38 | 0***0 | Shears sheet metal-small | |
| 39 | 0***0 | Pin | |
| 40 | 0***0 | Shears sheet metal | |
| 41 | 0***1 | Washer | |
| 42 | 0***0 | Hex head bolt | |
| 43 | 0***1 | Locknut | |
| 44 | 0***2 | Roll pin | |
| 45 | 0***1 | Bushing |
