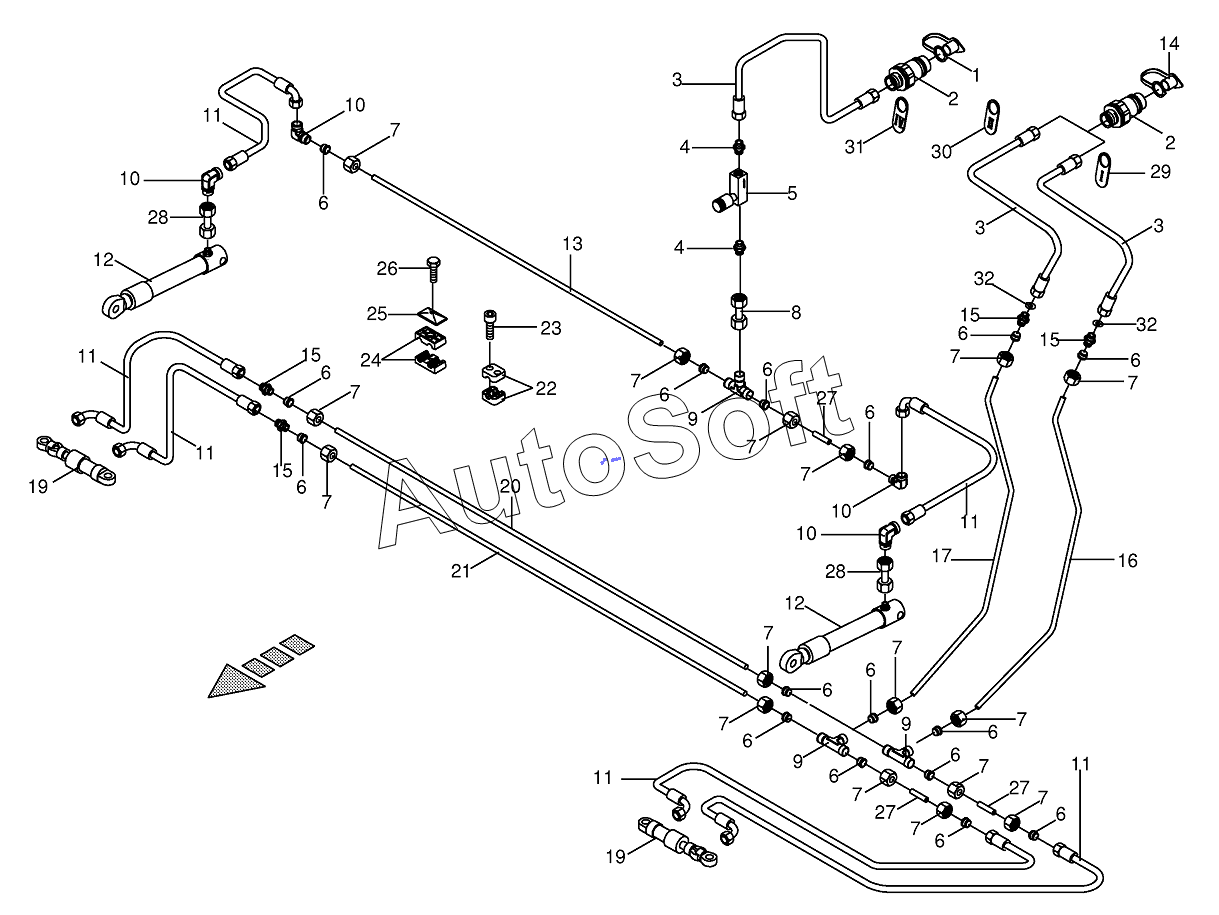

Каталог запасных частей к технике: KRONE EasyFlow 3001 (2013). Hydraulics cpl.-EF 3801
/16.gif)
1
2
2
3
3
3
4
4
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
7
8
9
9
9
10
10
10
10
11
11
11
11
11
11
12
12
13
14
15
15
15
15
16
17
19
19
20
21
22
23
24
25
26
27
27
27
28
28
29
30
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009187651 | 0***1 | Sealing set | |
| 009214170 | 0***0 | Sealing set | |
| 1 | 0***1 | Dust cap-red | |
| 2 | 0***0 | Connector plug | |
| 3 | 0***1 | High pressure hose line | |
| 4 | 0***0 | Male connector | |
| 5 | 0***0 | Restrictor valve | |
| 6 | 0***1 | Cutting ring | |
| 7 | 0***0 | Nozzle disc cap | |
| 8 | 0***0 | Double nipple | |
| 9 | 0***1 | T connector | |
| 10 | 0***1 | Elbow union | |
| 11 | 0***0 | High pressure hose line | |
| 12 | 0***1 | Hydraulic cylinder | |
| 13 | 0***0 | Hydraulic line | |
| 14 | 0***1 | Dust cap-blue | |
| 15 | 0***1 | Connector | |
| 16 | 0***1 | Hydraulic line | |
| 17 | 0***1 | Hydraulic line | |
| 19 | 0***1 | Hydraulic cylinder | |
| 20 | 0***0 | Hydraulic line | |
| 21 | 0***0 | Hydraulic line | |
| 22 | 0***0 | Tube clamp-2 halves | |
| 23 | 0***0 | Allen screw | |
| 24 | 0***0 | Tube clamp-2 halves | |
| 25 | 0***0 | Cover plate | |
| 26 | 0***1 | Hex head bolt | |
| 27 | 0***0 | Hydraulic line | |
| 28 | 0***0 | Double nipple | |
| 29 | 0***0 | Plate-1 | |
| 30 | 0***0 | Plate-2 | |
| 31 | 0***0 | Plate-4 | |
| 32 | 0***2 | Throttling disc |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
