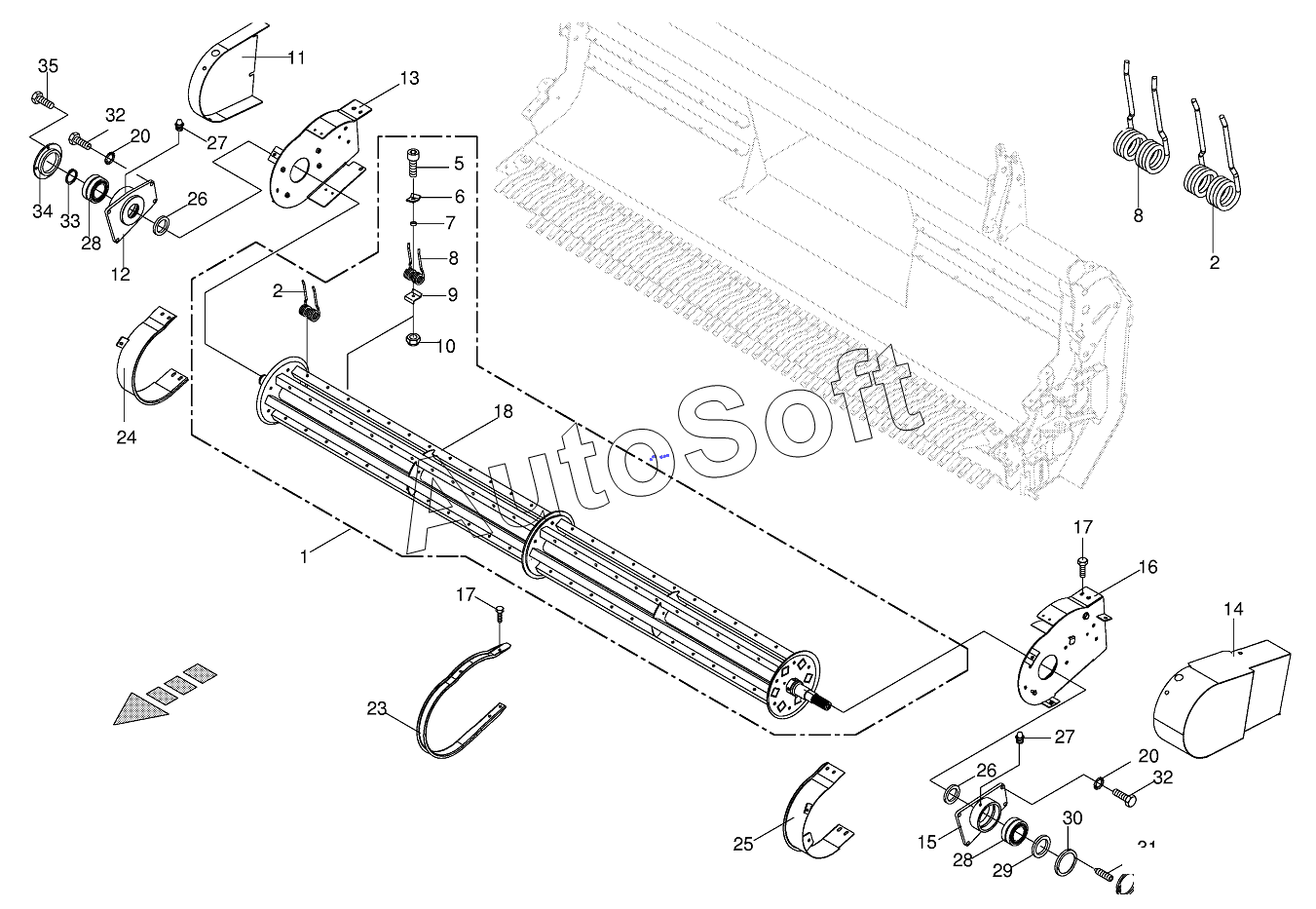

Каталог запасных частей к технике: KRONE EasyFlow 3001 (2013). Pick-up - Uncontrolled
/5.gif)
18
35
34
33
32
32
31
30
29
28
28
27
27
26
26
25
24
23
18
1
17
17
16
15
14
13
12
11
10
9
8
8
7
6
5
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Rotor-cpl. | |
| 1 | 2***0 | Rotor-cpl. | |
| 2 | 0***0 | Spring tine-outside | |
| 5 | 0***0 | Allen screw | |
| 6 | 0***0 | Pressure plate | |
| 7 | 0***0 | Bushing | |
| 8 | 0***0 | Spring tine-inside | |
| 9 | 0***1 | Spring saddle | |
| 10 | 0***0 | Locknut | |
| 11 | 0***1 | Chain protection-right | |
| 12 | 0***1 | Bearing-right | |
| 13 | 0***0 | Side part-right | |
| 14 | 0***1 | Chain protection-left | |
| 15 | 0***1 | Bearing-left | |
| 16 | 2***0 | Side part-left | |
| 17 | 9***0 | Hex head bolt | |
| 18 | 2***0 | Rotor | |
| 18 | 9***0 | Rotor | |
| 23 | 2***0 | Stripper | |
| 24 | 2***0 | Outside protection-right | |
| 25 | 2***0 | Outside protection-left | |
| 26 | 0***1 | Radial-shaft sealing ring | |
| 27 | 0***0 | Grease niple | |
| 28 | 0***1 | Pendular roller bearing | |
| 29 | 0***0 | Radial-shaft sealing ring | |
| 30 | 0***2 | Ring | |
| 31 | 0***0 | Threaded pin | |
| 32 | 0***0 | Hex head bolt | |
| 33 | 0***0 | Circlip | |
| 34 | 0***1 | End plate | |
| 35 | 0***0 | Hex head bolt | |
| 36 | 0***0 | Circlip |
