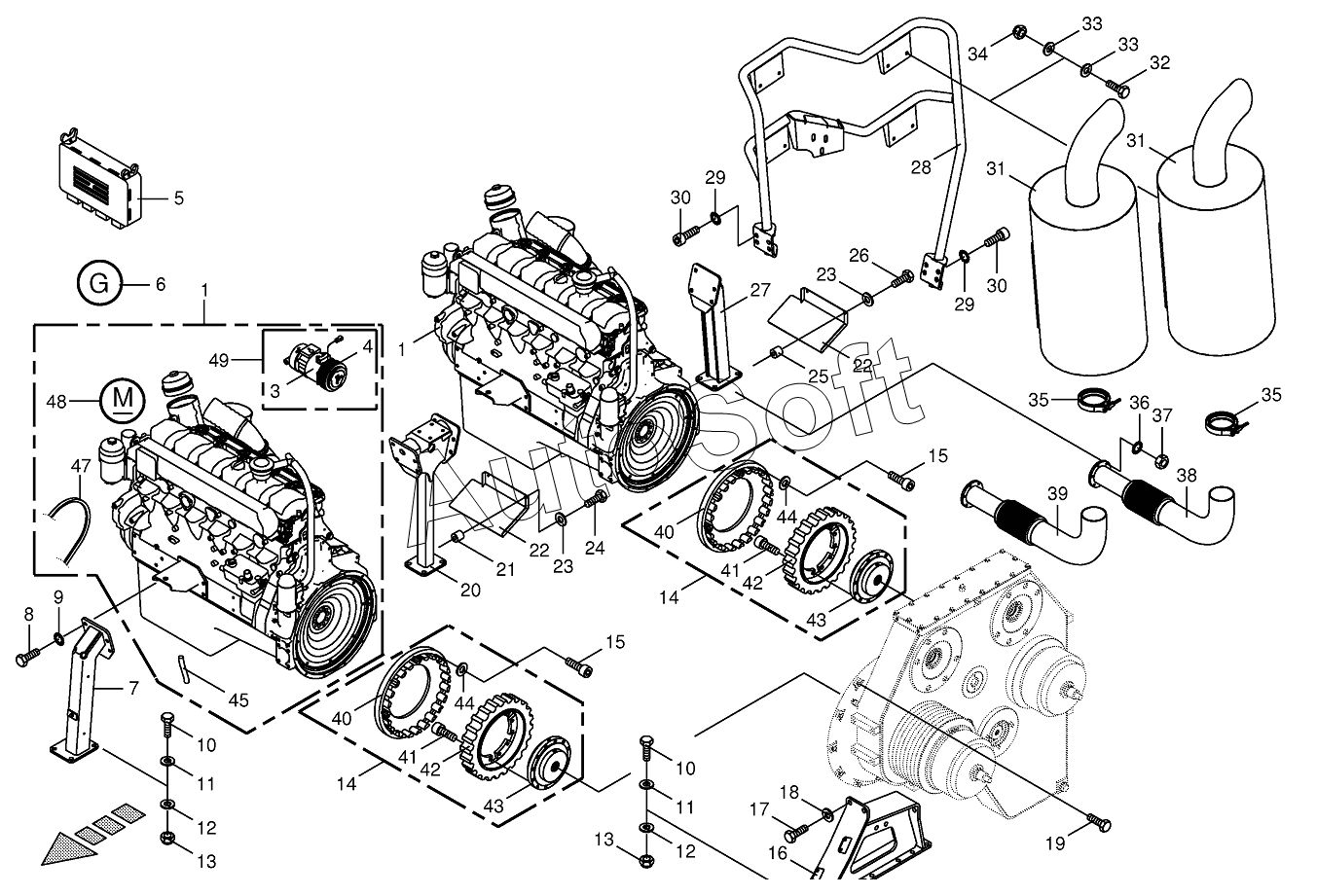

Каталог запасных частей к технике: KRONE BIG-X-1000 (2016). Diesel engine/Clutch/Silencer-BIG X 1000 701805-721170
38
26
27
28
29
29
30
30
31
31
32
33
33
34
35
35
36
37
25
39
40
40
41
41
42
42
43
43
44
44
45
47
48
49
13
13
3
4
5
6
7
8
9
10
10
11
11
12
12
1
1
14
14
15
15
16
17
18
19
20
21
22
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270008820 | 2***0 | Compressor (air conditioner) | |
| 1 | 0***0 | Diesel engine-OM 460 LA | |
| 3 | 0***0 | Fuel-main filter cartridge | |
| 4 | 2***0 | Clutch | |
| 5 | 2***0 | Motor-regulator | |
| 6 | 2***0 | Alternator | |
| 7 | 2***0 | Engine support-front | |
| 8 | 9***0 | Hex head bolt | |
| 9 | 0***0 | Detent edged washer | |
| 10 | 0***0 | Hex head bolt | |
| 11 | 0***0 | Washer | |
| 12 | 0***1 | Washer | |
| 13 | 0***1 | Locknut | |
| 14 | 0***0 | Clutch-cpl. | |
| 15 | 0***1 | Allen screw | |
| 16 | 0***0 | Engine support-left | |
| 17 | 0***0 | Hex head bolt | |
| 18 | 0***0 | Washer | |
| 19 | 0***0 | Hex head bolt | |
| 20 | 2***0 | Engine support-middle | |
| 21 | 0***2 | Spacer bushing | |
| 22 | 0***4 | Screeninig sheet | |
| 23 | 0***0 | Washer | |
| 24 | 0***1 | Hex head bolt | |
| 25 | 0***1 | Bushing | |
| 26 | 0***0 | Hex head bolt | |
| 27 | 2***0 | Engine support-back | |
| 28 | 2***0 | Baffle console | |
| 29 | 0***1 | Detent edged washer | |
| 30 | 9***0 | Allen screw | |
| 31 | 0***0 | Silencer | |
| 32 | 0***0 | Hex head bolt | |
| 33 | 0***0 | Washer | |
| 34 | 0***0 | Locknut | |
| 35 | 0***0 | Joint bolt-hose clamp | |
| 36 | 0***1 | Detent edged washer | |
| 37 | 0***1 | Hex nut | |
| 38 | 0***0 | Flue gas pipe-back | |
| 39 | 0***0 | Flue gas pipe-front | |
| 40 | 0***0 | Flange | |
| 41 | 0***3 | Allen screw | |
| 42 | 0***0 | Rubber element | |
| 43 | 0***0 | Hub | |
| 44 | 0***0 | Circlip | |
| 45 | 0***0 | Supporting disc | |
| 46 | 2***0 | Oil discharge hose | |
| 47 | 2***0 | V-belt | |
| 48 | 0***0 | Starter | |
| 49 | 0***0 | Compressor for air conditioner |
