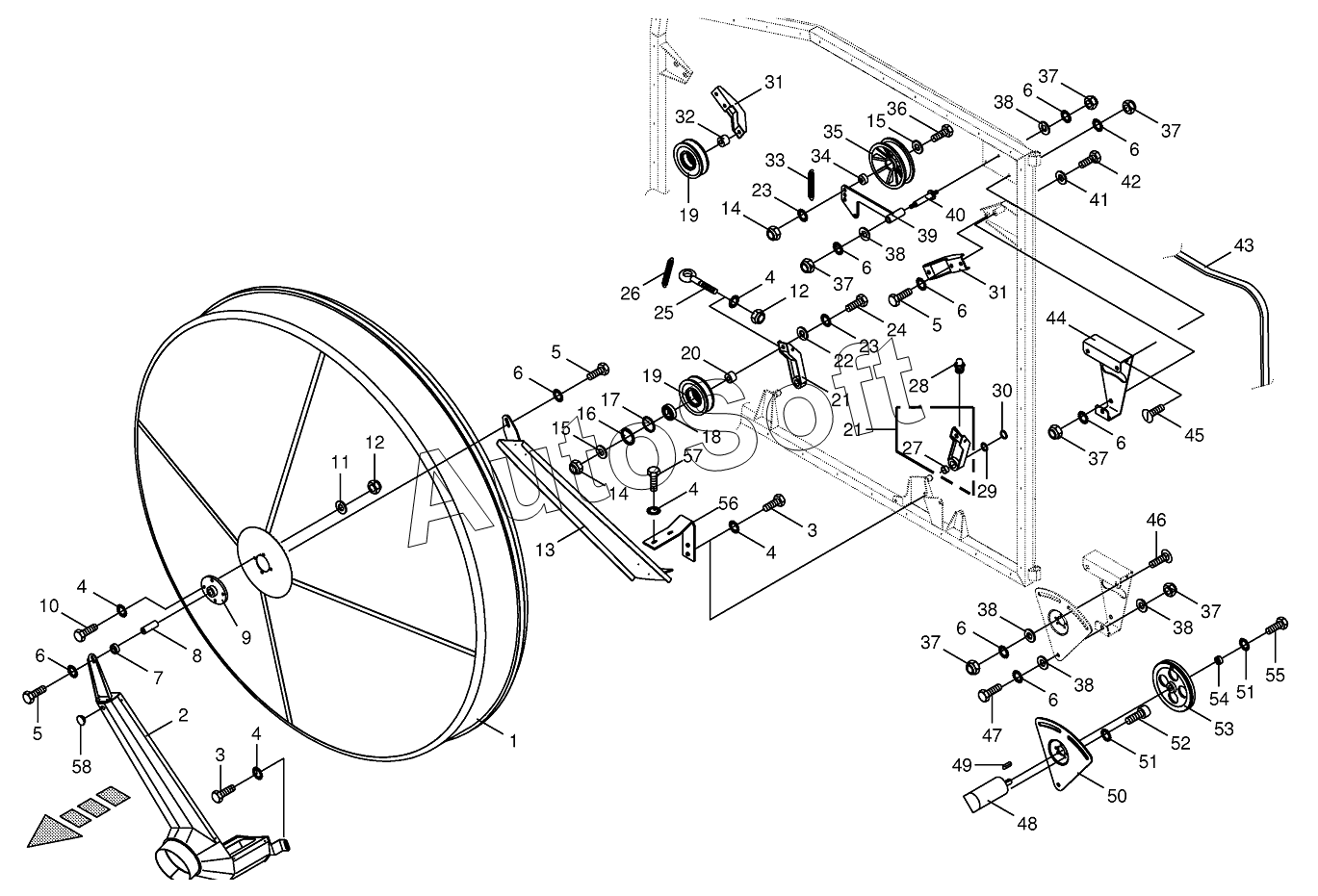

Каталог запасных частей к технике: KRONE BIG-X-1000 (2016). Sieve drum
44
30
31
31
32
33
34
35
36
37
37
37
37
37
37
38
38
38
38
38
39
40
41
42
43
29
45
46
47
48
49
50
51
51
52
53
54
55
56
57
58
15
15
2
3
3
4
4
4
4
4
5
5
5
5
6
6
6
6
6
6
6
6
6
7
8
9
10
11
12
12
13
14
14
1
16
17
18
19
19
20
21
21
22
23
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Sieve drum | |
| 2 | 2***0 | Suction | |
| 3 | 0***0 | Hex head bolt | |
| 4 | 0***1 | Detent edged washer | |
| 5 | 0***0 | Hex head bolt | |
| 5 | 0***0 | Hex head bolt | |
| 6 | 0***1 | Detent edged washer | |
| 7 | 2***0 | Spacer bushing | |
| 8 | 2***0 | Shaft | |
| 9 | 0***0 | Flange bearing | |
| 10 | 0***0 | Hex head bolt | |
| 11 | 0***0 | Washer | |
| 12 | 0***0 | Locknut | |
| 13 | 2***0 | Pendular | |
| 14 | 0***0 | Locknut | |
| 15 | 0***0 | Washer | |
| 16 | 0***0 | Circlip | |
| 17 | 2***0 | Washer | |
| 18 | 0***0 | Grooved ball bearing | |
| 19 | 2***0 | Jockey pulley | |
| 20 | 2***0 | Spacer bushing-short | |
| 21 | 2***0 | Jockey pulley support | |
| 22 | 0***1 | Washer | |
| 23 | 0***1 | Detent edged washer | |
| 24 | 0***1 | Hex head bolt | |
| 25 | 0***2 | Eyebolt | |
| 26 | 0***0 | Tension spring | |
| 27 | 0***0 | Bearing bush | |
| 28 | 0***0 | Grease niple | |
| 29 | 0***1 | Supporting disc | |
| 30 | 0***1 | Circlip | |
| 31 | 2***0 | Roller support | |
| 32 | 2***0 | Spacer bushing-long | |
| 33 | 0***1 | Tension spring | |
| 34 | 0***0 | Bushing | |
| 35 | 0***0 | Jockey pulley | |
| 36 | 0***1 | Hex head bolt | |
| 37 | 0***0 | Locknut | |
| 38 | 0***0 | Washer | |
| 39 | 2***0 | Tension arm | |
| 40 | 0***1 | Tensioner support | |
| 41 | 0***0 | Washer | |
| 42 | 0***0 | Hex head bolt | |
| 43 | 2***0 | V-belt | |
| 44 | 2***0 | Motor retainer | |
| 45 | 0***1 | Coach bolt | |
| 46 | 0***1 | Coach bolt | |
| 47 | 0***0 | Hex head bolt | |
| 48 | 0***0 | Hydraulic motor | |
| 49 | 0***0 | Fit-in key | |
| 50 | 2***0 | Adjusting plate | |
| 51 | 0***1 | Detent edged washer | |
| 52 | 0***1 | Allen screw | |
| 53 | 0***0 | V-belt pulley | |
| 54 | 0***1 | End plate | |
| 55 | 0***0 | Hex head bolt | |
| 56 | 2***0 | Support | |
| 57 | 0***0 | Hex head bolt | |
| 58 | 0***0 | Sealing plug |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
