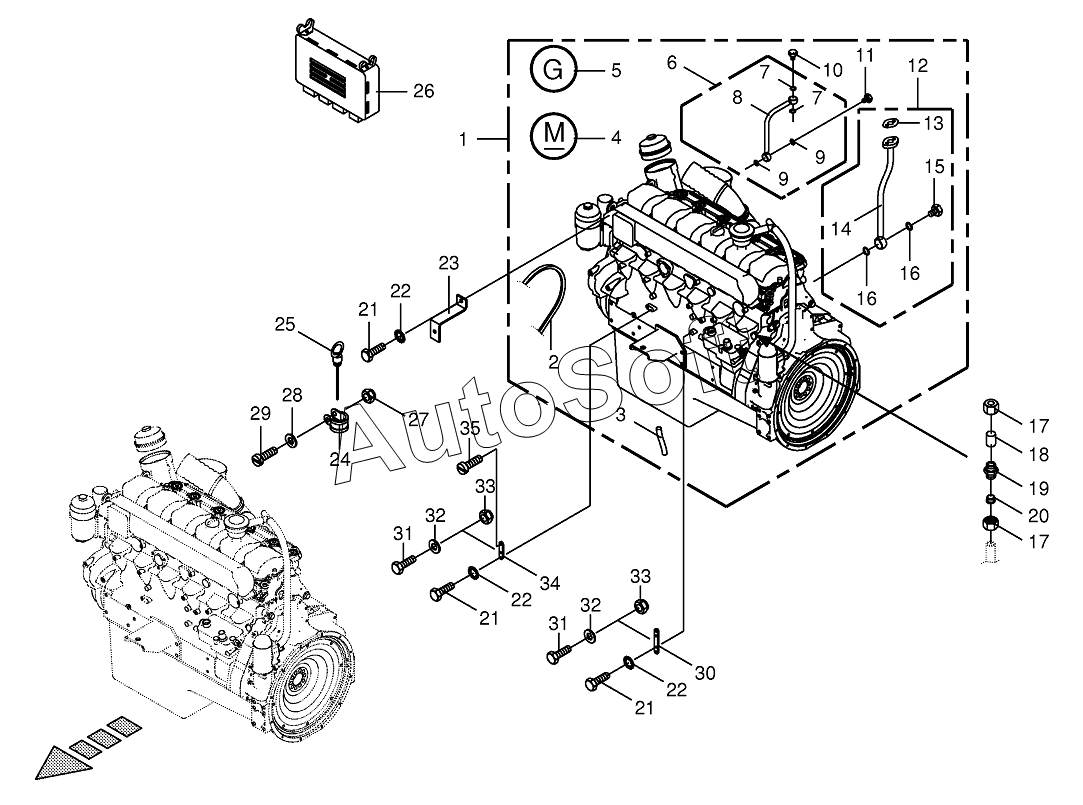

Каталог запасных частей к технике: KRONE BIG-X-1000 (2016). Diesel engine-back-BIG X1000
1
2
3
4
5
6
7
7
8
9
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
21
21
22
22
22
23
24
25
26
27
28
29
30
31
31
32
32
33
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009402890 | 0***0 | Fuel-main filter cartridge | |
| 009404170 | 0***0 | Oil filter cartridge | |
| 1 | 2***0 | Diesel engine-OM 460 LA | |
| 2 | 2***0 | Power band | |
| 3 | 2***0 | Oil discharge hose | |
| 4 | 0***0 | Starter | |
| 5 | 2***0 | Alternator | |
| 6 | 2***0 | Lubrication line-Supply | |
| 7 | 0***1 | Gasket ring | |
| 8 | 2***0 | Oil line-Supply | |
| 9 | 0***0 | Gasket ring | |
| 10 | 9***0 | Hollow screw | |
| 11 | 0***0 | Hollow screw | |
| 12 | 2***0 | Lubrication line-Return | |
| 13 | 2***0 | Sealing enclosure | |
| 14 | 2***0 | Oil line-Return | |
| 15 | 0***0 | Hollow screw | |
| 16 | 0***1 | Gasket ring | |
| 17 | 0***1 | Nozzle disc cap | |
| 18 | 9***0 | Locking cone w. O-ring | |
| 19 | 0***1 | Connector | |
| 20 | 0***1 | Cutting ring | |
| 21 | 0***0 | Hex head bolt | |
| 22 | 0***1 | Detent edged washer | |
| 23 | 2***0 | Support | |
| 24 | 0***0 | Tube clip w. rubber | |
| 25 | 2***0 | Oil level dipstick | |
| 26 | 2***0 | Motor-regulator | |
| 27 | 0***0 | Locknut | |
| 28 | 0***1 | Washer | |
| 29 | 0***1 | Allen screw | |
| 30 | 2***0 | Support-left | |
| 31 | 0***0 | Hex head bolt | |
| 32 | 0***0 | Washer | |
| 33 | 0***0 | Locknut | |
| 34 | 2***0 | Support-right | |
| 35 | 0***1 | Allen screw |
