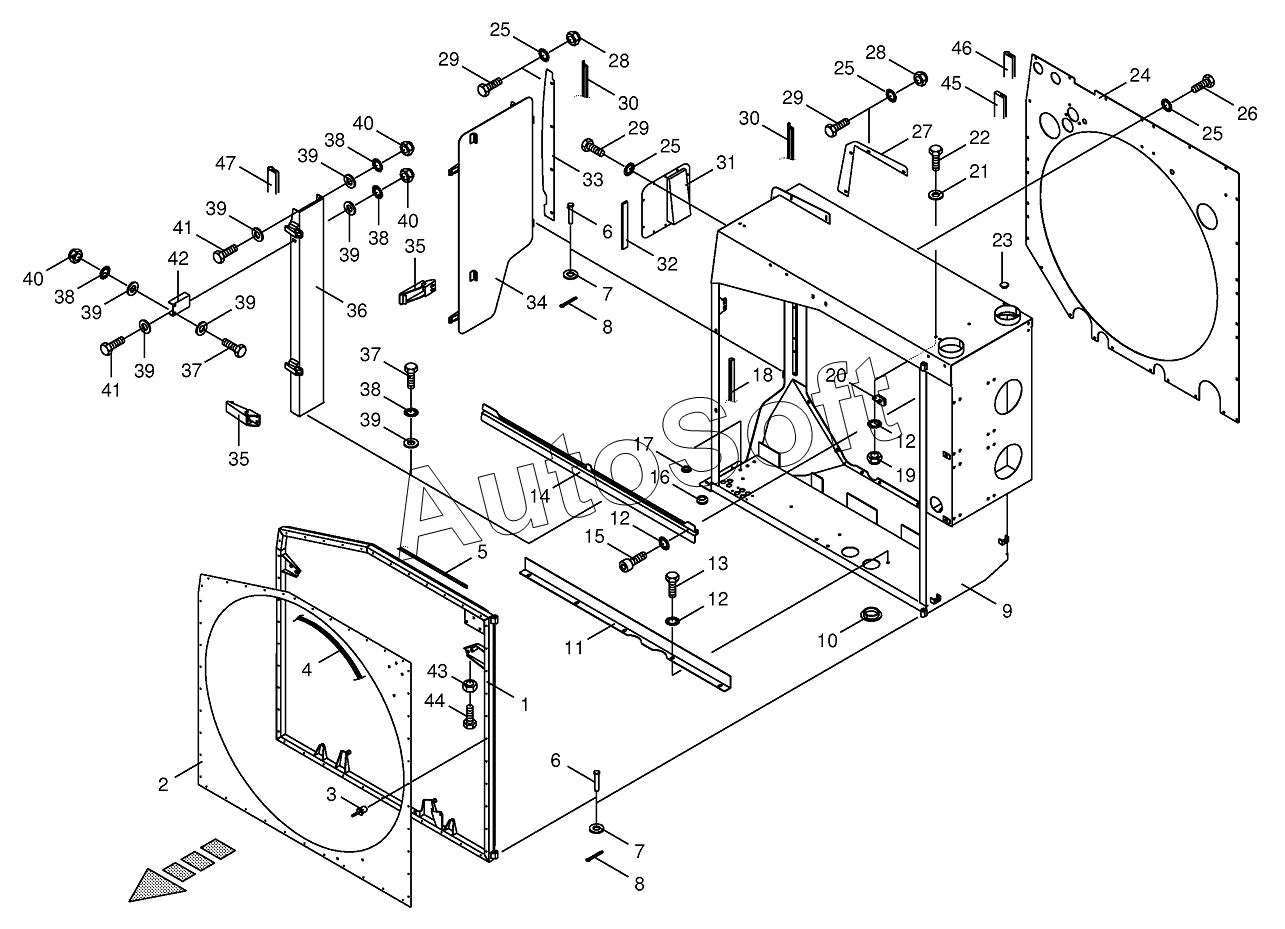

Каталог запасных частей к технике: KRONE BIG-X-1000 (2016). Radiator frame/radiator door
1
2
3
4
5
6
6
7
7
8
8
9
10
11
12
12
12
13
14
15
16
16
16
17
18
19
20
21
22
23
24
25
25
25
25
26
27
28
28
29
29
29
30
30
31
32
33
34
35
35
36
37
37
38
38
38
38
39
39
39
39
39
39
39
40
40
40
41
41
42
43
44
45
46
46
47
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Radiator door | |
| 2 | 2***0 | Cover plate | |
| 3 | 0***0 | Blind rivet | |
| 4 | 2***0 | Brush | |
| 5 | 2***0 | Rubber profile | |
| 6 | 0***1 | Pin | |
| 7 | 0***1 | Washer | |
| 8 | 0***1 | Cotter pin | |
| 9 | 2***0 | Radiator box | |
| 10 | 0***0 | Sealing plug | |
| 11 | 2***0 | Angle | |
| 12 | 0***1 | Detent edged washer | |
| 13 | 0***0 | Hex head bolt | |
| 14 | 2***0 | Sealing plate-front | |
| 15 | 9***0 | Allen screw | |
| 16 | 0***0 | Cable bushing | |
| 16 | 0***0 | Cable bushing | |
| 16 | 2***0 | Cable bushing | |
| 17 | 0***0 | Sealing plug | |
| 18 | 0***1 | Rubber profile-Id.-no.= 1m | |
| 19 | 0***0 | Locknut | |
| 20 | 2***0 | Mounting strap | |
| 21 | 0***0 | Washer | |
| 22 | 0***0 | Hex head bolt | |
| 23 | 0***0 | Sealing plug | |
| 24 | 2***0 | Air guide | |
| 25 | 0***1 | Detent edged washer | |
| 26 | 0***0 | Hex head bolt | |
| 27 | 2***1 | Sealing plate-top | |
| 28 | 0***0 | Locknut | |
| 29 | 0***0 | Hex head bolt | |
| 30 | 0***1 | Rubber profile-Id.-no.= 1m | |
| 31 | 2***0 | Cover plate | |
| 32 | 0***0 | Self-adhesive sealing strip-Id.-no.= 1m | |
| 33 | 2***1 | Sealing plate-below | |
| 34 | 2***0 | Door-right | |
| 35 | 0***0 | Clamping lock | |
| 36 | 2***0 | Panel | |
| 37 | 0***0 | Hex head bolt | |
| 38 | 0***1 | Detent edged washer | |
| 39 | 0***0 | Washer | |
| 40 | 0***0 | Locknut | |
| 41 | 0***0 | Hex head bolt | |
| 42 | 2***0 | Strut | |
| 43 | 0***0 | Hex nut | |
| 44 | 0***0 | Hex head bolt | |
| 45 | 0***0 | Rubber profile-Id.-no.= 1m | |
| 46 | 2***0 | Rubber profile | |
| 46 | 2***0 | Rubber profile | |
| 47 | 2***0 | Rubber profile | |
| 47 | 2***0 | Rubber profile |
