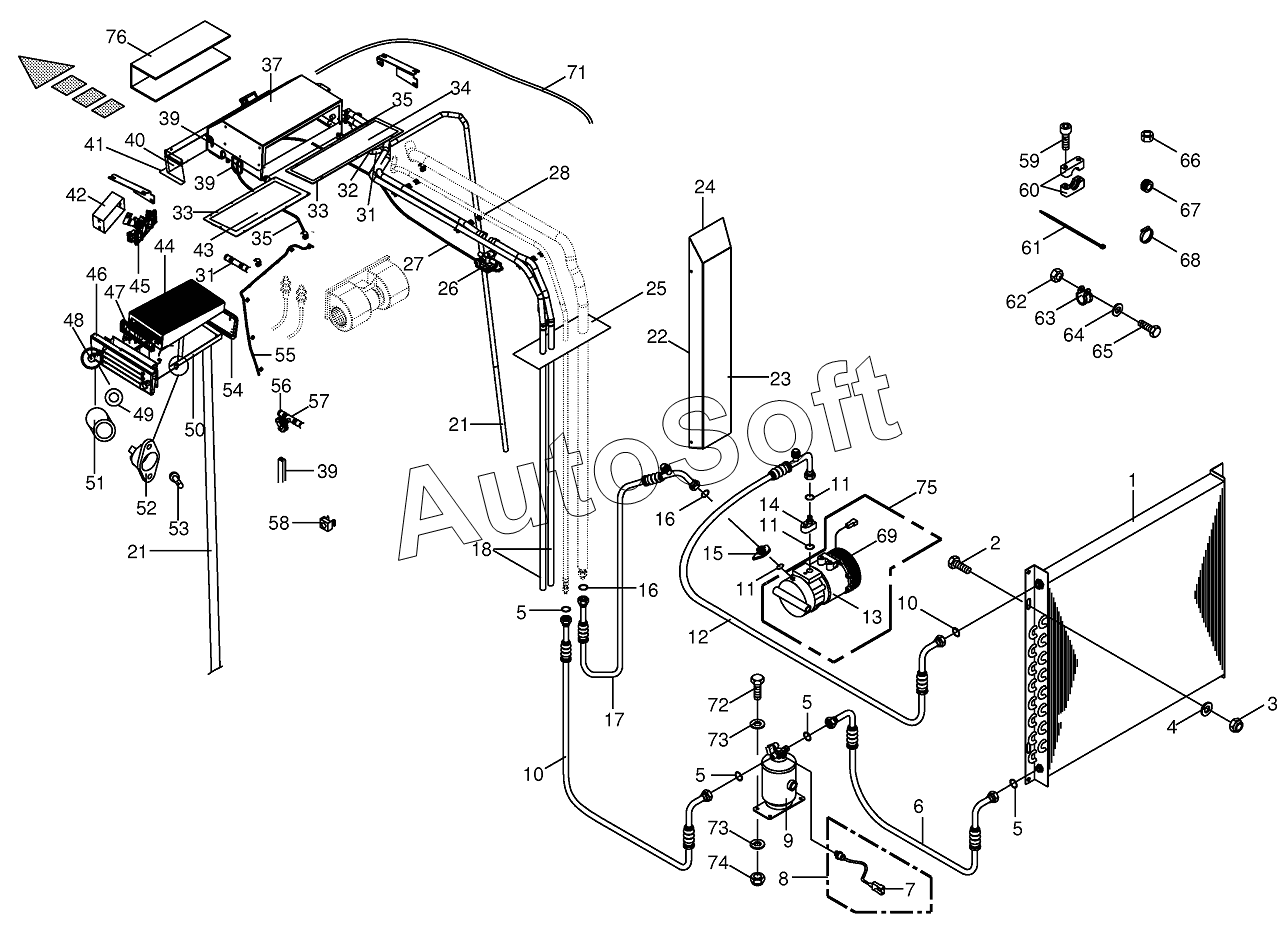

Каталог запасных частей к технике: KRONE BIG-X-1000 (2016). Air conditioning
53
60
60
60
59
58
57
56
55
54
61
52
51
50
49
48
47
46
45
66
76
75
74
73
73
72
71
69
68
67
44
65
65
64
63
63
62
61
61
10
10
21
21
18
17
16
16
15
14
13
12
11
11
11
22
9
8
7
6
5
5
5
5
4
3
2
33
33
43
42
41
40
39
39
39
37
35
35
34
1
32
31
31
28
27
26
25
24
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Condenser for air conditioner | |
| 2 | 0***0 | Hex head bolt | |
| 3 | 0***0 | Locknut | |
| 4 | 0***0 | Washer | |
| 5 | 0***0 | O-ring | |
| 6 | 0***1 | Tube | |
| 7 | 0***0 | Plug-2-pole | |
| 8 | 0***1 | Pressure switch | |
| 9 | 0***0 | Drier | |
| 10 | 0***0 | Tube | |
| 11 | 0***0 | O-ring | |
| 12 | 0***0 | Tube | |
| 13 | 2***0 | Compressor (air conditioner) | |
| 14 | 2***0 | Fitting | |
| 15 | 2***0 | Fitting | |
| 16 | 0***0 | O-ring | |
| 17 | 0***0 | Tube | |
| 18 | 0***0 | Hose | |
| 21 | 0***0 | Hose | |
| 22 | 0***0 | Sealing profile | |
| 23 | 0***0 | Cover | |
| 24 | 0***1 | Gasket | |
| 25 | 0***0 | Dust protection | |
| 26 | 2***0 | Water valve | |
| 27 | 0***0 | Bowden cable | |
| 28 | 0***0 | Cable band support | |
| 31 | 0***0 | Hose coupling | |
| 32 | 0***0 | Cable socket | |
| 33 | 0***0 | Self-adhesive sealing strip-Id.-no.= 1m | |
| 34 | 0***0 | Cover | |
| 35 | 0***0 | Condensate downspout-hose | |
| 37 | 2***0 | Evaporator | |
| 39 | 0***0 | Edge protection-Id.-no.= 1m | |
| 40 | 0***0 | Air injection lug | |
| 41 | 2***0 | Gasket frame | |
| 42 | 0***0 | Frame for radio cut-out | |
| 43 | 0***0 | Cover | |
| 44 | 0***0 | Particle filter | |
| 45 | 2***0 | Control unit | |
| 46 | 0***0 | Cover | |
| 47 | 2***0 | Sealing profile | |
| 48 | 0***0 | Locking spigot | |
| 49 | 0***0 | Lock washer | |
| 50 | 0***0 | Insertion | |
| 51 | 0***0 | Spacer ring | |
| 52 | 0***0 | Cam-lock | |
| 53 | 0***0 | Blind rivet | |
| 54 | 0***0 | Gasket frame | |
| 55 | 0***0 | Condensate downspout-hose | |
| 56 | 0***0 | Cable socket | |
| 57 | 0***0 | Hose coupling-T-piece | |
| 58 | 0***0 | Sheet nut | |
| 59 | 0***1 | Allen screw | |
| 60 | 0***1 | Tube clamp-2 halves | |
| 60 | 0***0 | Tube clamp-2 halves | |
| 60 | 0***0 | Tube clamp-2 halves | |
| 61 | 0***2 | Cable band | |
| 61 | 0***1 | Cable band | |
| 61 | 2***0 | Cable band | |
| 62 | 0***1 | Hex nut | |
| 63 | 0***0 | Tube clip w. rubber | |
| 63 | 0***0 | Tube clip w. rubber | |
| 64 | 0***0 | Washer | |
| 65 | 0***0 | Hex head bolt | |
| 65 | 0***0 | Hex head bolt | |
| 66 | 0***0 | Cable clamp | |
| 67 | 0***0 | Cable bushing | |
| 68 | 0***1 | Tube clip | |
| 69 | 2***0 | Clutch | |
| 71 | 2***0 | Condensate downspout-hose | |
| 72 | 0***0 | Hex head bolt | |
| 73 | 0***1 | Washer | |
| 74 | 0***1 | Locknut | |
| 75 | 0***0 | Compressor for air conditioner | |
| 76 | 2***0 | Filter plate |
