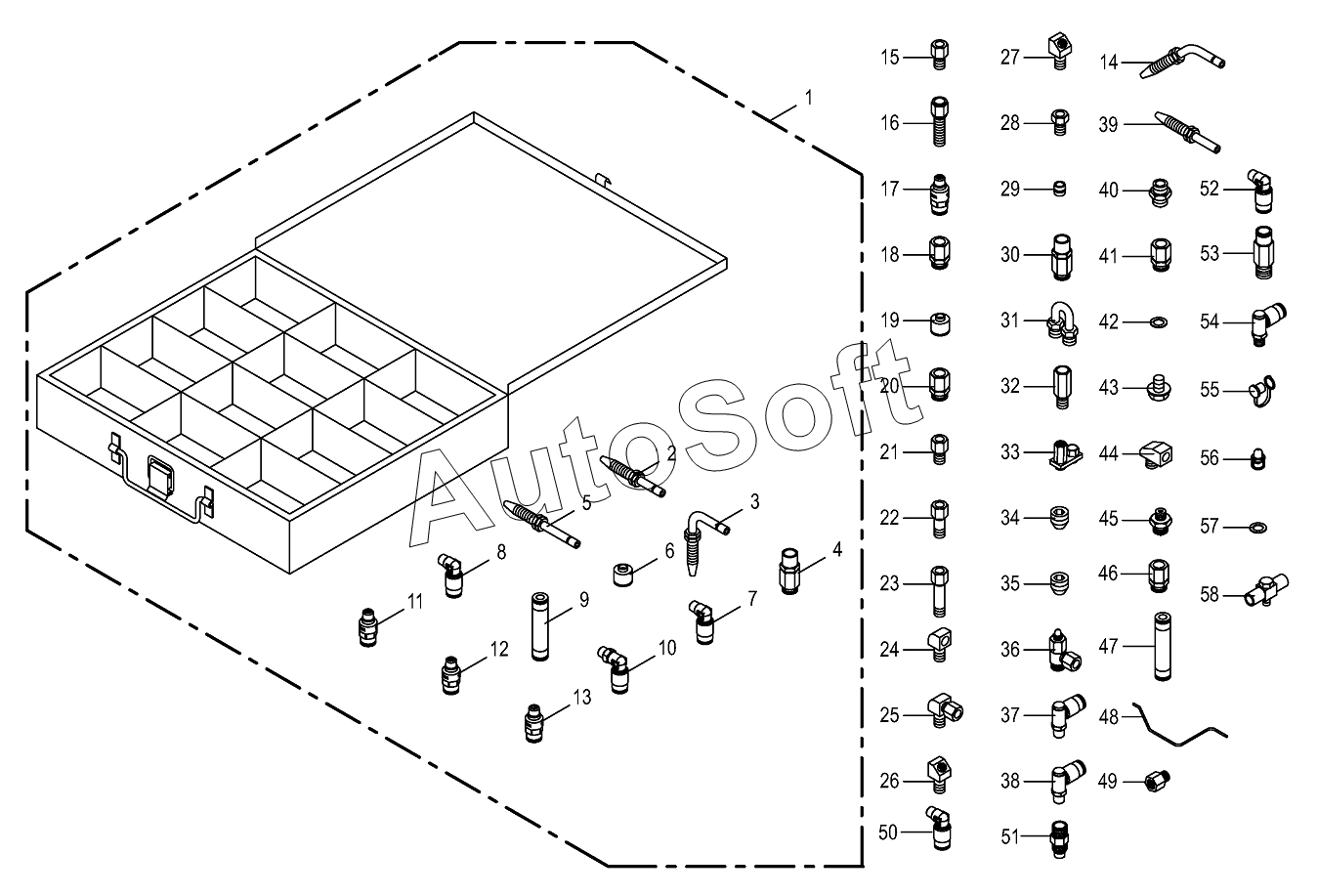

Каталог запасных частей к технике: KRONE BIG-X-1000 (2016). Spare parts case for central lubrication-Vogel
45
31
32
33
34
35
36
37
38
39
40
41
42
43
44
30
46
47
48
49
50
51
52
53
54
55
56
57
58
16
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Spare parts case for central lubrication-Vogel | |
| 2 | 2***0 | Pipe socket | |
| 3 | 2***0 | Pipe socket | |
| 4 | 2***0 | Screwcore | |
| 5 | 2***0 | Pipe socket | |
| 6 | 2***0 | Protective cap | |
| 7 | 2***0 | Elbow | |
| 8 | 2***0 | Elbow | |
| 9 | 2***0 | Tube union | |
| 10 | 2***0 | Hinged union | |
| 11 | 2***0 | Connector | |
| 12 | 2***0 | Connector | |
| 13 | 2***0 | Connector | |
| 14 | 2***0 | Pipe socket | |
| 15 | 2***0 | Connector | |
| 16 | 2***0 | Connector | |
| 17 | 2***0 | Connector-non-return valve | |
| 18 | 2***0 | Screw-in connection | |
| 19 | 2***0 | Protective cap | |
| 20 | 2***0 | Screw-in connection | |
| 21 | 2***0 | Extension | |
| 22 | 0***0 | Extension | |
| 23 | 0***1 | Extension | |
| 24 | 2***0 | Angle screw coupling | |
| 25 | 2***0 | Screw-in connection | |
| 26 | 2***0 | Elbow | |
| 27 | 0***0 | Screw-in nipple | |
| 28 | 0***0 | Union bolt | |
| 29 | 0***0 | Tapered double ring | |
| 30 | 0***0 | Screwcore | |
| 31 | 0***0 | Tube bridge | |
| 32 | 0***0 | Non-return valve | |
| 33 | 0***0 | Distributor bridge | |
| 34 | 0***0 | Screw plug | |
| 35 | 2***0 | Screw plug | |
| 36 | 2***0 | Elbow union | |
| 37 | 2***0 | Hinged union | |
| 38 | 2***0 | Connector | |
| 39 | 0***0 | Pipe socket | |
| 40 | 2***0 | Non-return valve | |
| 41 | 2***0 | Non-return valve | |
| 42 | 0***0 | Gasket ring | |
| 43 | 2***0 | Screw plug | |
| 44 | 2***0 | Elbow union | |
| 45 | 2***0 | Double nipple | |
| 46 | 2***0 | Straight screw-in connection | |
| 47 | 2***0 | Tube union | |
| 48 | 2***0 | Steel tube | |
| 49 | 0***0 | Connector | |
| 50 | 2***0 | Snap-on elbow union | |
| 51 | 0***0 | Non-return valve | |
| 52 | 2***0 | Snap-on elbow union | |
| 53 | 2***0 | Straight connector | |
| 54 | 2***0 | Swivel joint connector | |
| 55 | 2***0 | Dust cap | |
| 56 | 2***0 | Grease nipple | |
| 57 | 0***0 | Gasket ring | |
| 58 | 2***0 | T-screw connection |
