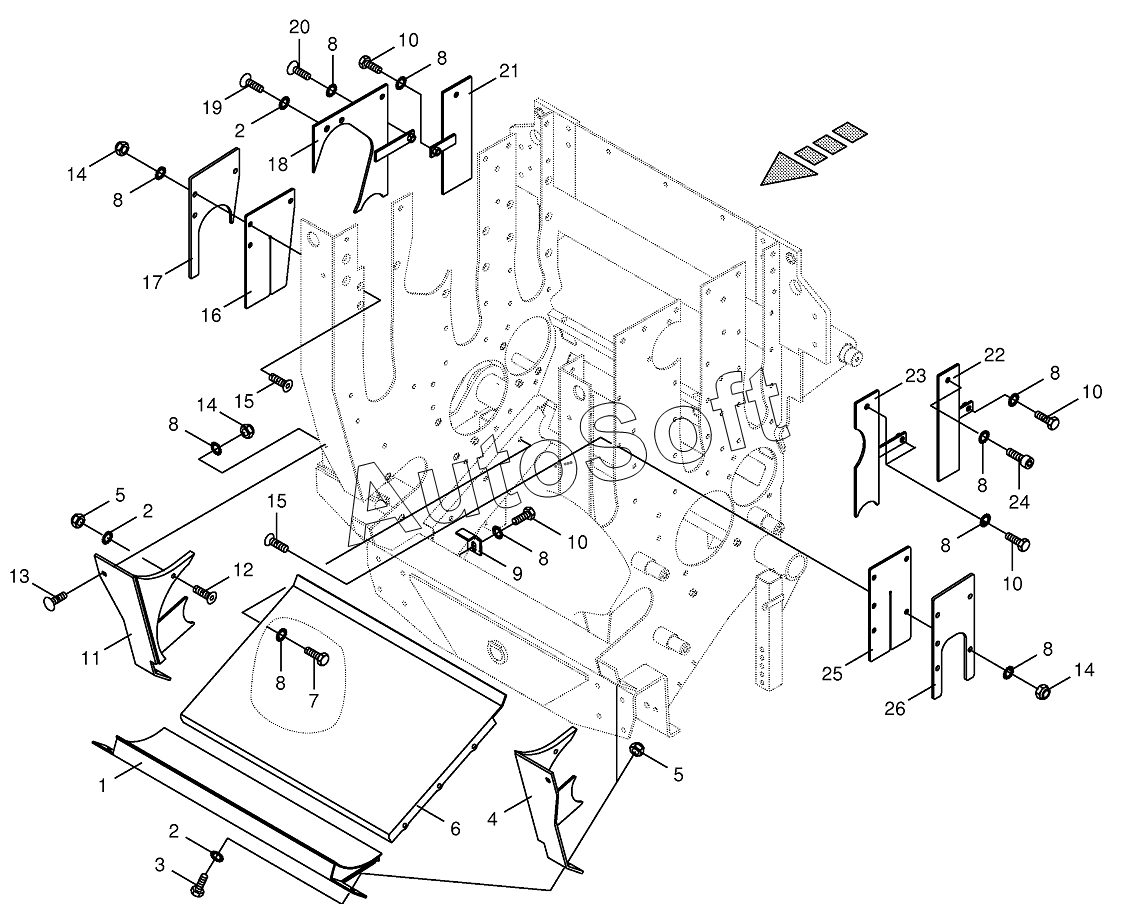

Каталог запасных частей к технике: KRONE BIG-X-1000 (2016). Grain collecting plate/slotted cover
1
2
2
2
3
4
5
5
6
7
8
8
8
8
8
8
8
8
8
8
9
10
10
10
10
11
12
13
14
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Grain collecting plate-front | |
| 2 | 0***1 | Detent edged washer | |
| 3 | 0***0 | Hex head bolt | |
| 4 | 2***0 | Slot cover-below left | |
| 5 | 0***0 | Locknut | |
| 6 | 2***0 | Grain collecting plate-back | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 0***1 | Detent edged washer | |
| 9 | 2***0 | Angle | |
| 10 | 0***0 | Hex head bolt | |
| 11 | 2***0 | Slot cover-below right | |
| 12 | 0***3 | Countersunkscrew | |
| 13 | 0***1 | Coach bolt | |
| 14 | 0***0 | Locknut | |
| 15 | 0***0 | Countersunkscrew | |
| 16 | 0***1 | Cover-Rubber | |
| 17 | 0***0 | Plate-right | |
| 18 | 0***0 | Slot cover-right middle top | |
| 19 | 0***2 | Fillister head screw | |
| 20 | 0***2 | Coach bolt | |
| 21 | 0***1 | Slot cover-right back top | |
| 22 | 0***0 | Slot cover-left back top | |
| 23 | 0***1 | Slot cover-left middle top | |
| 24 | 0***1 | Allen screw | |
| 25 | 0***1 | Cover-Rubber | |
| 26 | 0***0 | Plate-left |
