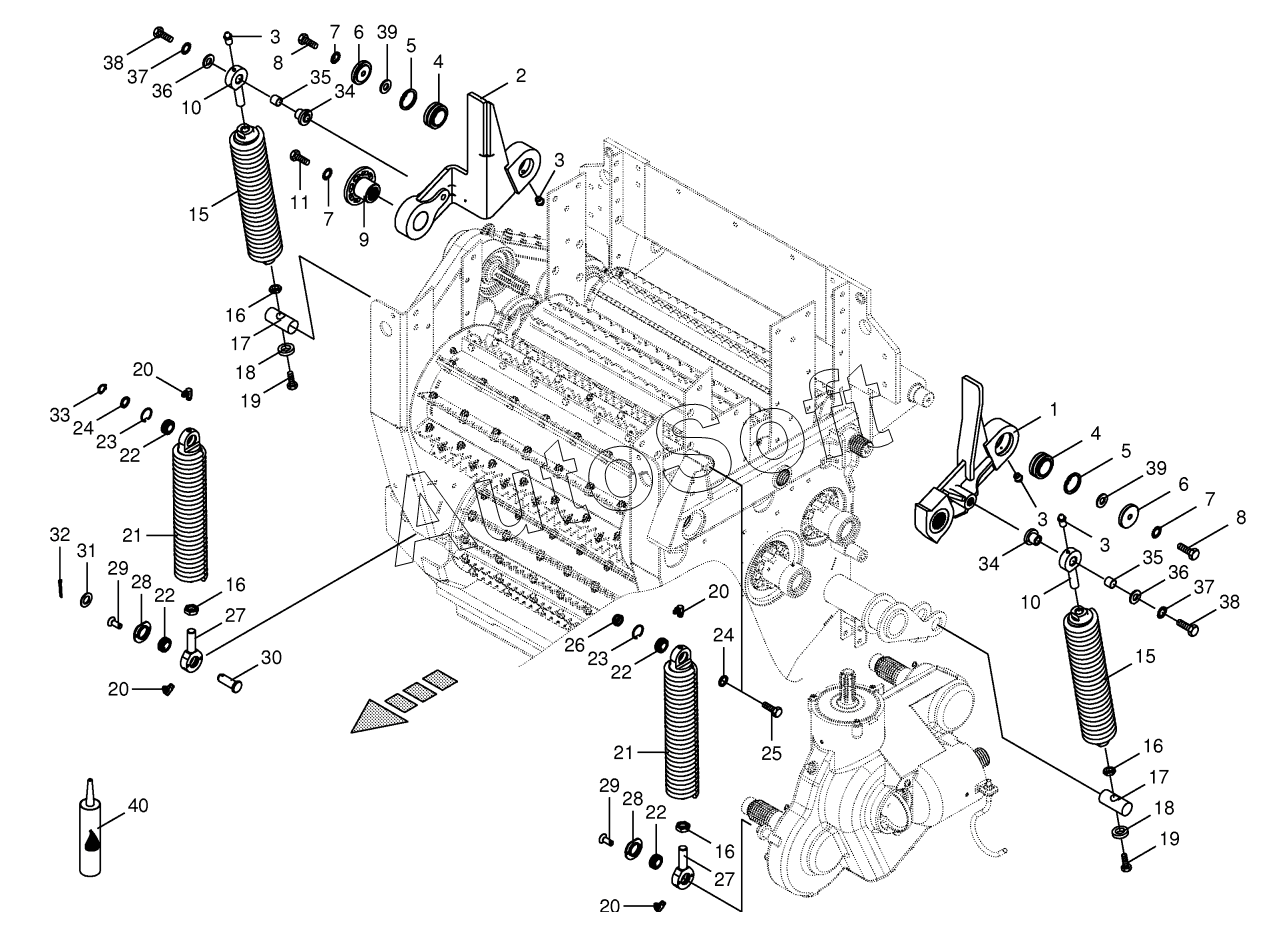

Каталог запасных частей к технике: KRONE BIG-X-700-1 (2016). Oscillating levers/Tension spring
/14.gif)
1
2
3
3
3
3
4
4
5
5
6
6
7
7
7
8
8
9
10
10
11
15
15
16
16
16
16
17
17
18
18
19
19
20
20
20
20
21
21
22
22
22
22
23
23
24
24
25
26
27
27
28
28
29
29
30
31
32
33
34
34
35
35
36
36
37
37
38
38
39
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Rocker-left | |
| 2 | 2***2 | Rocker arm rh | |
| 3 | 0***0 | Grease niple | |
| 4 | 0***0 | Radial bearing | |
| 5 | 0***0 | Circlip | |
| 6 | 0***0 | Washer | |
| 7 | 0***1 | Detent edged washer | |
| 8 | 0***0 | Hex head bolt | |
| 9 | 2***1 | Profile bushing | |
| 10 | 2***0 | Pivoting element | |
| 11 | 0***0 | Hex head bolt | |
| 15 | 2***0 | Tension spring | |
| 16 | 0***1 | Hex nut-low form | |
| 17 | 2***0 | Pin | |
| 18 | 0***0 | Washer | |
| 19 | 9***0 | Нeх bolt М20 х 120 zinc-nickel | |
| 20 | 0***0 | Grease niple | |
| 21 | 2***0 | Tension spring | |
| 22 | 0***0 | Radial bearing | |
| 23 | 9***0 | Snap ring | |
| 24 | 0***1 | Supporting disc | |
| 25 | 0***0 | Hex head bolt | |
| 26 | 0***0 | Locknut | |
| 27 | 0***1 | Hinge shaft | |
| 28 | 0***3 | Supporting disc | |
| 29 | 0***1 | Countersunkscrew | |
| 30 | 0***0 | Pin | |
| 31 | 0***2 | Washer | |
| 32 | 0***1 | Cotter pin | |
| 33 | 0***0 | Circlip | |
| 34 | 2***0 | Bushing | |
| 35 | 0***0 | Bearing bush | |
| 36 | 0***0 | Washer | |
| 37 | 0***1 | Detent edged washer | |
| 38 | 0***0 | Hex head bolt | |
| 39 | 0***0 | Washer | |
| 40 | 2***0 | Screw locking glue 250g to М56 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
