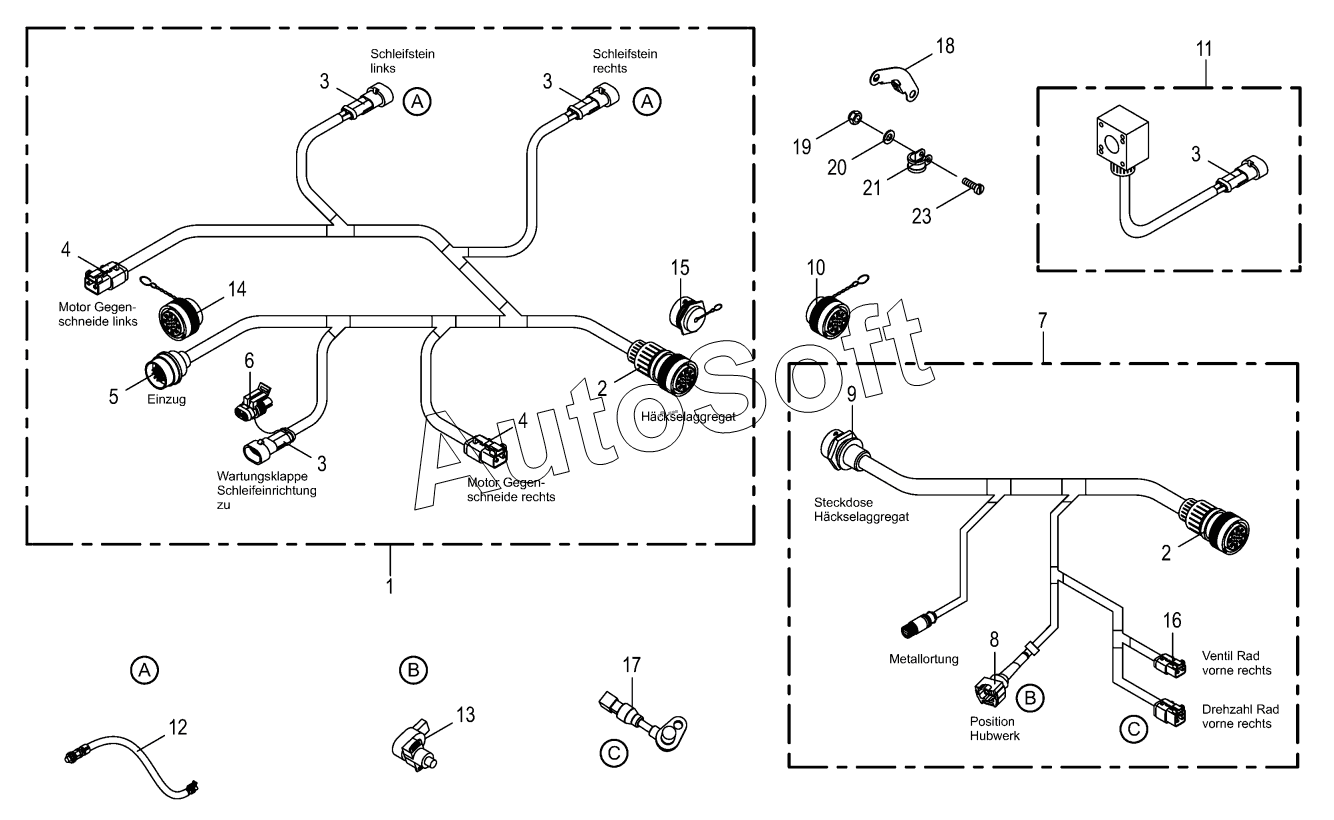

Каталог запасных частей к технике: KRONE BIG-X-700-1 (2016). Wiring Harness-chopping aggregate/backlash-alarm
/161.gif)
1
2
2
3
3
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Wiring harness -Chopping aggregate | |
| 2 | 0***1 | Plug Bu HDP20 KPL-31-pole | |
| 3 | 0***0 | Coupling socket-2-pole | |
| 4 | 0***2 | Con. 2-p socket DT cpl. | |
| 5 | 2***1 | Plug 14-p St HD30 KPL | |
| 6 | 0***0 | Blind bushing casing-2-pole | |
| 7 | 2***2 | Cable harness to chopper unit | |
| 8 | 0***0 | Jet-plug-3-pole | |
| 9 | 0***1 | Socket-31-pole | |
| 10 | 0***0 | Blind-plug | |
| 11 | 2***0 | Two-tone horn coastdown alarm | |
| 12 | 0***2 | Namur sensor Namur M12 | |
| 13 | 0***0 | Sensor | |
| 14 | 0***0 | Blind-plug | |
| 15 | 0***0 | Blind-plug | |
| 16 | 0***2 | Con. 2-p socket DT cpl. | |
| 17 | 2***0 | Rotational speed sensor assembl. | |
| 18 | 2***1 | Line support | |
| 19 | 0***0 | Locknut | |
| 20 | 0***1 | Washer | |
| 21 | 0***0 | Tube clip w. rubber | |
| 23 | 0***0 | Allen screw |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
