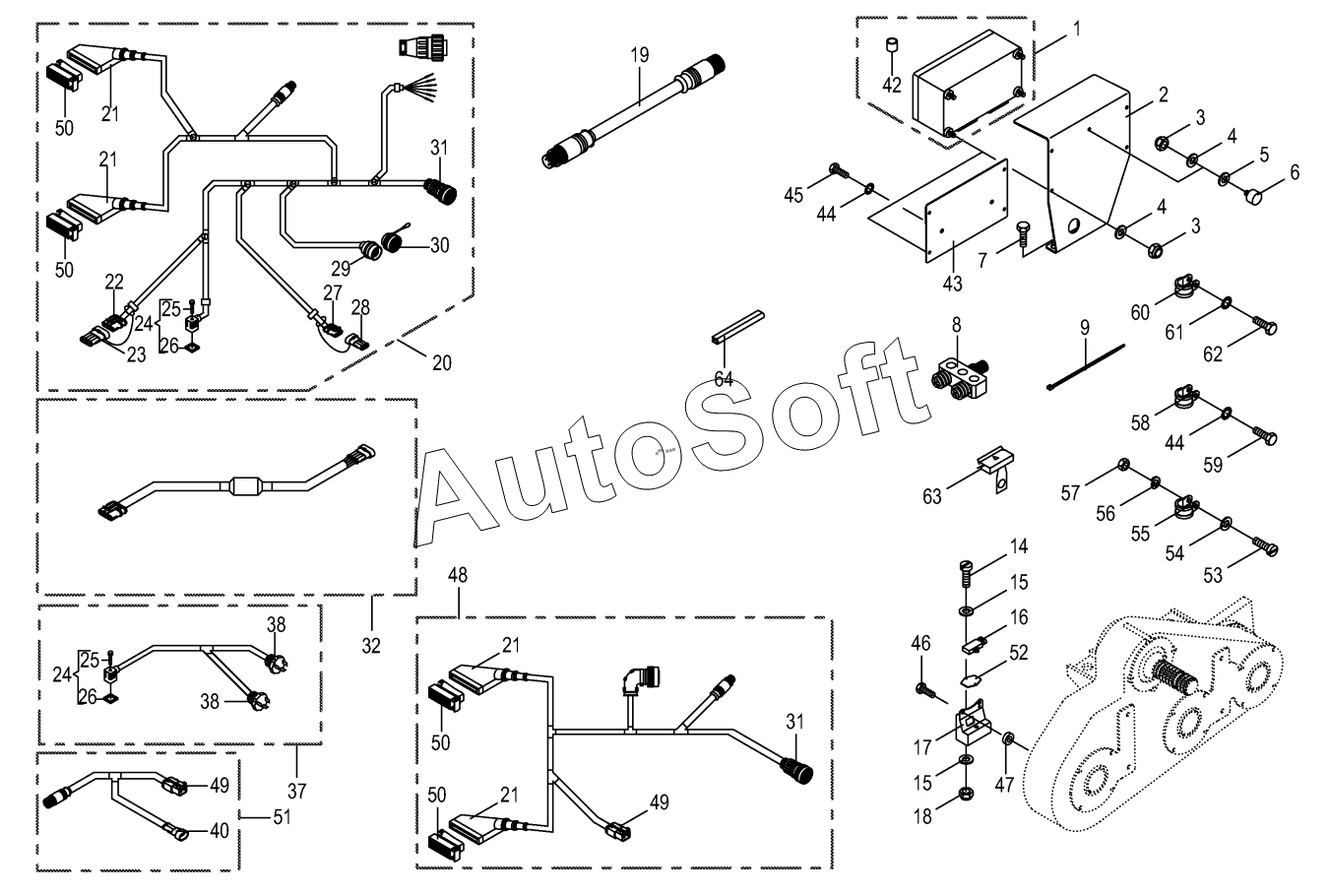

Каталог запасных частей к технике: KRONE BIG-X-700-1 (2016). RockProtect
/173.gif)
1
1
2
3
3
4
4
5
6
7
8
9
14
15
15
16
17
18
19
20
21
21
21
21
22
23
24
24
25
25
26
26
27
28
29
30
31
31
32
37
38
38
40
42
43
44
44
45
46
47
48
49
49
50
50
50
50
51
52
53
54
55
55
56
57
58
58
58
59
60
60
61
62
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 900001900 | 9***0 | Cylinder head-screw I-6kt M4 x 35 A3G | |
| 1 | 2***0 | Job computer -without software | |
| 1 | 2***0 | Job computer -incl. Software | |
| 2 | 2***0 | Bracket | |
| 3 | 0***1 | Locknut | |
| 4 | 0***1 | Washer | |
| 5 | 0***1 | Washer | |
| 6 | 2***0 | Rubber pad | |
| 7 | 0***1 | Hex head bolt | |
| 8 | 2***0 | Y-Distributor-5-pole | |
| 9 | 0***1 | Cable band | |
| 14 | 0***1 | Allen screw | |
| 15 | 0***0 | Washer | |
| 16 | 2***0 | Accelerating transmitter | |
| 17 | 2***1 | Bracket | |
| 18 | 0***0 | Locknut | |
| 19 | 2***0 | Connection cable-5-pole | |
| 20 | 2***3 | CropControl cable harness 20X13 | |
| 21 | 0***0 | Protective grommet | |
| 22 | 0***0 | Plug-4-pole | |
| 23 | 0***0 | Blind-pin casing-4-pole | |
| 24 | 0***0 | Valve plug-black , low mounting form | |
| 25 | 0***0 | Screw with straight-line curls | |
| 26 | 0***0 | Gasket | |
| 27 | 0***0 | Plug-3-pole | |
| 28 | 0***0 | Blind-pin casing-3-pole | |
| 29 | 2***1 | Plug 14-p St HD30 KPL | |
| 30 | 0***0 | Blind-plug | |
| 31 | 0***1 | Plug Bu HDP20 KPL-31-pole | |
| 32 | 2***1 | Voltage converter | |
| 37 | 2***3 | Adapter wire | |
| 38 | 0***0 | Connector plug-2-pole | |
| 40 | 0***0 | Coupling socket-2-pole | |
| 42 | 0***0 | Battery | |
| 43 | 2***1 | 200269871 | |
| 44 | 0***1 | Detent edged washer | |
| 45 | 0***0 | Hex head bolt | |
| 46 | 0***0 | Hex head bolt | |
| 47 | 2***0 | Spacer | |
| 48 | 2***0 | Wiring harness | |
| 49 | 0***2 | Con. 2-p socket DT cpl. | |
| 50 | 0***0 | Plug-42-pole | |
| 51 | 2***0 | Wiring harness | |
| 52 | 2***0 | Shim | |
| 53 | 0***0 | Allen screw | |
| 54 | 0***1 | Washer | |
| 55 | 0***0 | Tube clip w. rubber | |
| 55 | 2***0 | Tube clip w. rubber | |
| 56 | 0***0 | Spring washer | |
| 57 | 0***1 | Hex nut | |
| 58 | 0***1 | Tube clip w. rubber | |
| 58 | 0***0 | Tube clip w. rubber | |
| 58 | 9***0 | Tube clip w. rubber | |
| 59 | 0***0 | Hex head bolt | |
| 60 | 9***0 | Pipe clamp | |
| 60 | 9***0 | Pipe clamp | |
| 61 | 0***1 | Detent edged washer | |
| 62 | 0***0 | Hex head bolt | |
| 62 | 0***0 | Hex head bolt | |
| 63 | 9***0 | Terminal holder | |
| 64 | 0***0 | Edge protection-Id.-no.= 1m |
