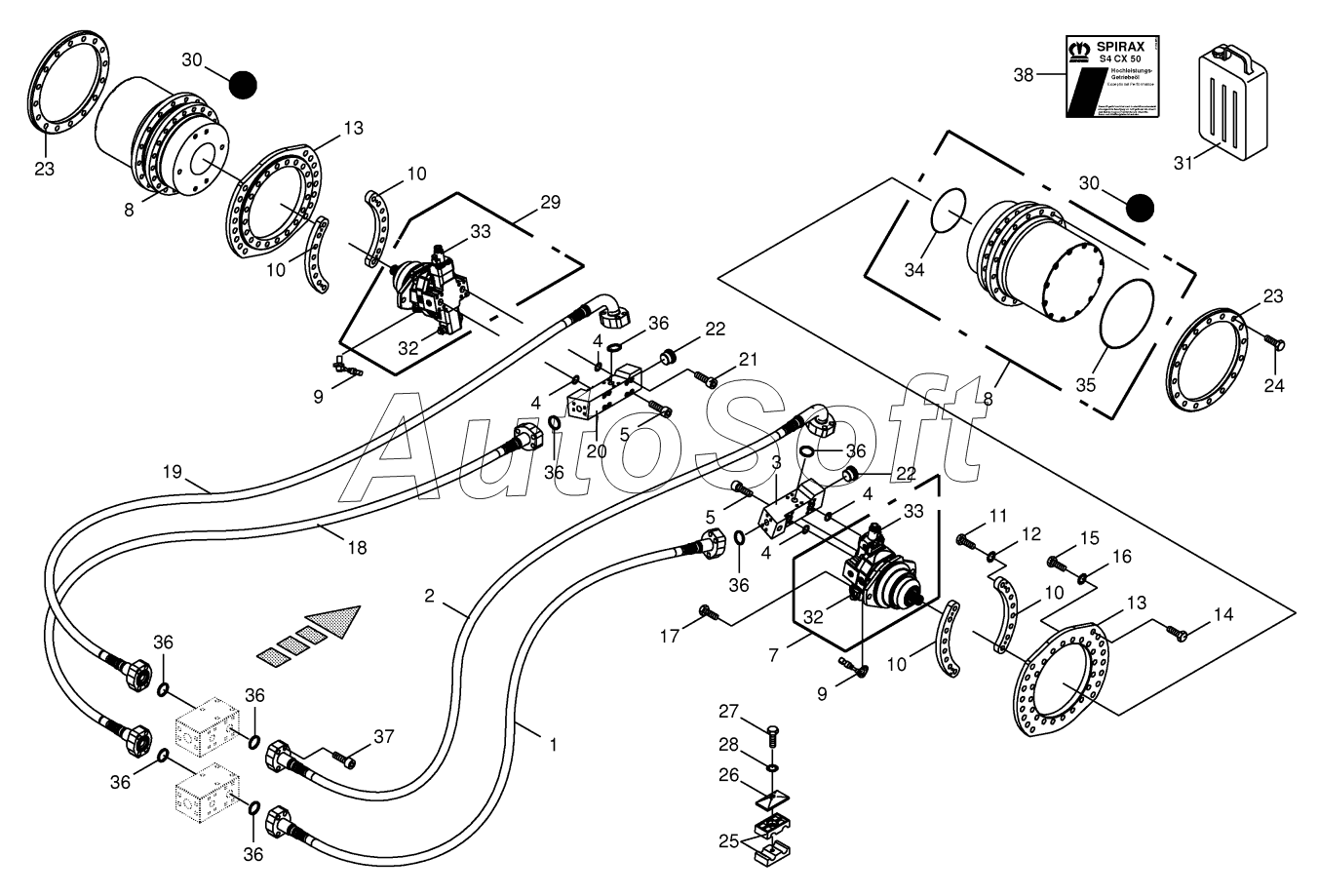

Каталог запасных частей к технике: KRONE BIG-X-700-1 (2016). Traction drive wheel engine -front
/104.gif)
21
22
22
23
23
24
25
26
27
28
29
20
30
30
31
32
32
33
33
34
35
36
36
36
36
36
36
36
36
37
38
11
2
3
4
4
4
4
5
5
7
8
8
9
9
10
10
10
10
1
12
13
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270103070 | 2***0 | Gasket set power unit | |
| 270103070 | 2***0 | Gasket set power unit | |
| 1 | 2***0 | Hyd-Hose HD 560 25х2950 SFS SFS | |
| 2 | 2***0 | Hyd-Hose HD 560 25х3100 SFS SFS90° | |
| 3 | 2***1 | Flange adapter B1dm-1dm right - right | |
| 4 | 2***0 | Flange gasket | |
| 5 | 9***0 | Allen screw | |
| 7 | 2***0 | Adjustment motor -right | |
| 8 | 2***1 | Hub gearboх GFT40 -20 hole | |
| 9 | 2***0 | Speed sensor | |
| 10 | 2***0 | Screw-in slat | |
| 11 | 0***1 | Hex head bolt | |
| 12 | 0***1 | Detent edged washer | |
| 13 | 2***0 | Adapter flange -20 hole | |
| 14 | 0***0 | Hex head bolt | |
| 15 | 0***0 | Heх head bolt | |
| 16 | 0***1 | Detent edged washer | |
| 17 | 0***0 | Heх head bolt | |
| 18 | 2***0 | Hyd-Hose HD 560 25х3250 SFS SFS | |
| 19 | 2***0 | Hyd-Hose HD 560 25х3405 SFS SFS90° | |
| 20 | 2***1 | Flange adapter B1dm-1dm left - left | |
| 21 | 9***0 | Allen screw | |
| 22 | 9***0 | Screw plug | |
| 23 | 2***0 | Мounting ring | |
| 24 | 9***0 | Heх head bolt | |
| 25 | 2***0 | Tube clamp -2 halves | |
| 26 | 2***0 | Cover plate | |
| 27 | 0***1 | Hex head bolt | |
| 28 | 0***1 | Detent edged washer | |
| 29 | 2***0 | Adjustment motor -left | |
| 30 | 2***0 | 0il 0l SYNKR0L Shell Spiraх S4 CХ 50 | |
| 31 | 2***0 | 0il 0l SYNShell Spiraх S4 CХ 50 20L | |
| 32 | 2***0 | Flush valve | |
| 33 | 2***0 | Prop. magnet without em. act. ЕP1 12V | |
| 34 | 9***0 | O-ring seal 192 х 4 | |
| 35 | 9***0 | O-ring seal 310 х 3 | |
| 36 | 9***0 | O-ring | |
| 37 | 9***0 | Allen screw | |
| 38 | 2***0 | Lable |
