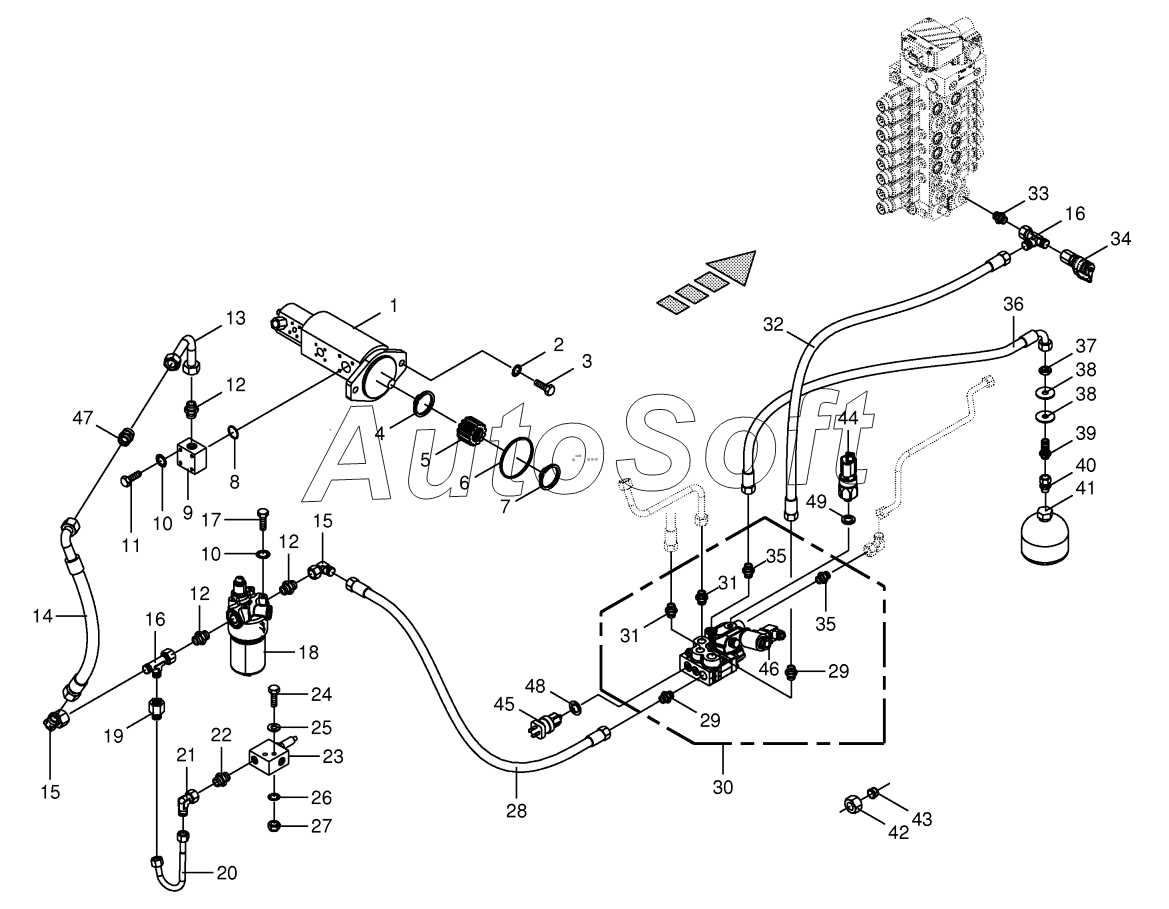

Каталог запасных частей к технике: KRONE BIG-X-700-1 (2016). Hydraulics - pump 3 times / storage chorging valve
/115.gif)
1
2
3
4
5
6
7
8
9
10
10
11
12
12
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
31
32
33
34
35
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009197310 | 0***0 | Filter element | |
| 270040280 | 2***0 | Contamination indicator | |
| 270091090 | 2***0 | Solenoid coil | |
| 270091100 | 2***0 | Sealing set | |
| 270104840 | 2***0 | Gasket ring | |
| 270114670 | 2***0 | Sealing set | |
| 900012790 | 9***0 | O-ring | |
| 1 | 2***0 | Pump-3 times | |
| 2 | 0***1 | Detent edged washer | |
| 3 | 0***0 | Hex head bolt | |
| 4 | 0***0 | Circlip | |
| 5 | 2***0 | Adapter | |
| 6 | 0***1 | O-ring | |
| 7 | 0***1 | Circlip | |
| 8 | 0***0 | O-ring | |
| 9 | 0***1 | Connecting flange | |
| 10 | 0***1 | Detent edged washer | |
| 11 | 0***1 | Hex head bolt | |
| 12 | 0***1 | Male connector | |
| 13 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 14 | 0***2 | High pressure hose line | |
| 15 | 0***0 | Angle lug | |
| 16 | 0***0 | Adjustable L connection | |
| 17 | 0***0 | Hex head bolt | |
| 18 | 2***0 | High pressure filter -cpl. | |
| 19 | 0***0 | Reducer fitting | |
| 20 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 21 | 0***1 | Angle lug | |
| 22 | 0***1 | Male connector | |
| 23 | 2***1 | Pressure limiting valve 250bar | |
| 24 | 0***0 | Hex head bolt | |
| 25 | 0***1 | Washer | |
| 26 | 0***1 | Detent edged washer | |
| 27 | 0***1 | Locknut | |
| 28 | 2***0 | High pressure hose line | |
| 29 | 0***2 | Male connector | |
| 30 | 2***1 | Storage charging valve | |
| 31 | 0***1 | Male connector | |
| 32 | 2***0 | Hyd-Hose 2 SN 16х1120 DK0L | |
| 33 | 0***0 | Male connector | |
| 34 | 0***0 | Connector f.mini-test equipm. | |
| 35 | 9***0 | Мale connector | |
| 36 | 2***0 | High pressure hose line | |
| 37 | 0***2 | Hex nut-low form | |
| 38 | 0***1 | Washer | |
| 39 | 0***1 | Straight 2-way connector | |
| 40 | 0***1 | Male connector | |
| 41 | 0***0 | Hydraulic-reservoir | |
| 42 | 0***0 | Nozzle disc cap | |
| 43 | 0***1 | Cutting ring | |
| 44 | 2***1 | Pressure switch | |
| 45 | 2***0 | Pressure switch | |
| 46 | 2***0 | 3/2-Directional-control valve | |
| 47 | 0***0 | Connector | |
| 48 | 9***0 | Sealing ring | |
| 49 | 9***0 | Sealing ring |
