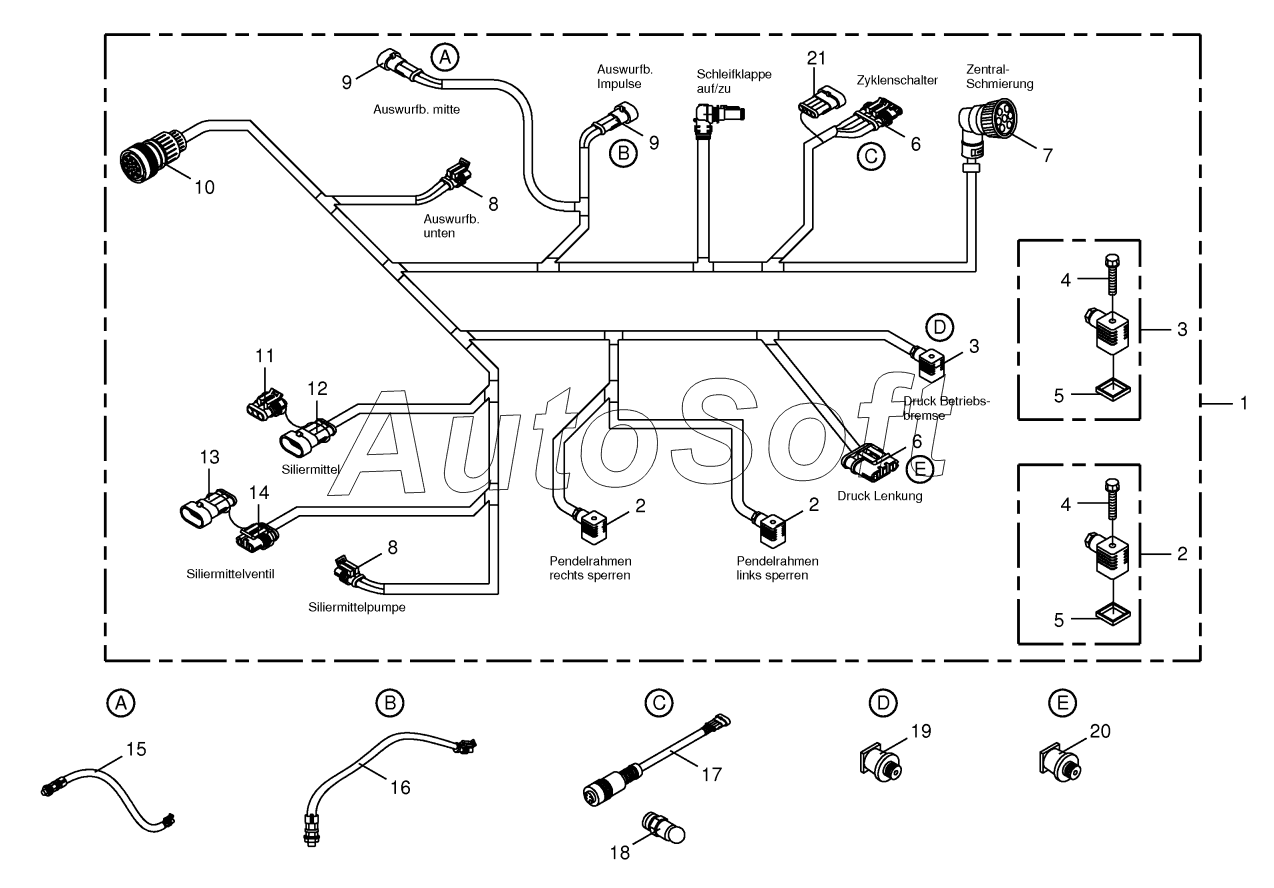

Каталог запасных частей к технике: KRONE BIG-X-700-1 (2016). Wiring harness - below the cabin
/151.gif)
1
2
2
2
3
3
4
4
5
5
6
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Cable harness below cab 20Х5 | |
| 2 | 0***0 | Valve plug with LED | |
| 3 | 0***0 | Solenoid valve plug-black | |
| 4 | 0***0 | Screw with straight-line curls | |
| 5 | 0***0 | Gasket | |
| 6 | 0***0 | Plug-4-pole | |
| 7 | 0***0 | AMP-circular plug-7-pole | |
| 8 | 0***0 | Plug-2-pole | |
| 9 | 0***0 | Coupling socket-2-pole | |
| 10 | 0***1 | Plug Bu HDP20 KPL-31-pole | |
| 11 | 0***0 | Blind bushing plug-3-pole | |
| 12 | 0***0 | Coupling socket-3-pole | |
| 13 | 0***0 | Blind-pin casing-3-pole | |
| 14 | 0***0 | Plug-3-pole | |
| 15 | 0***2 | Namur sensor Namur M12 | |
| 16 | 0***0 | Sensor | |
| 17 | 0***1 | Adapter wire-4-pole | |
| 18 | 0***0 | Cycles-switch-4-pole | |
| 19 | 0***2 | Pressure transformer | |
| 20 | 0***0 | Pressure sensor | |
| 21 | 0***0 | Blind-pin casing-4-pole |
