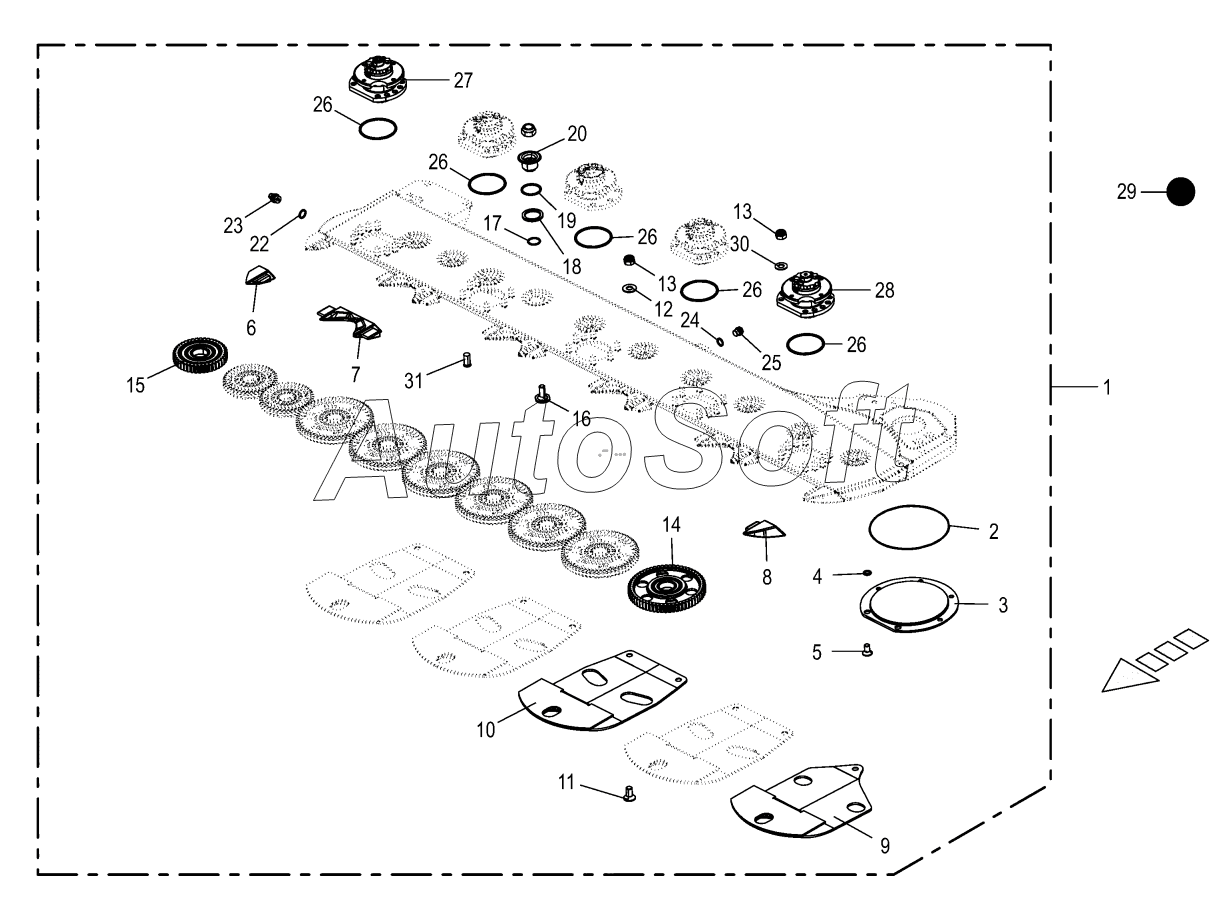

Каталог запасных частей к технике: KRONE ActiveMow R360 (2018). Cutter bar - SafeCut INSIDE
/14.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
22
23
24
25
26
26
26
26
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Cutter bar cpl. | |
| 1 | 2***0 | Cutter bar cpl. | |
| 1 | 2***0 | Cutter bar cpl. | |
| 1 | 2***0 | Cutter bar cpl. | |
| 1 | 2***0 | Cutter bar cpl. | |
| 2 | 9***0 | O-ring seal | |
| 3 | 2***0 | Cover cutter bar | |
| 4 | 0***1 | O-ring | |
| 5 | 0***3 | Countersunkscrew | |
| 6 | 0***3 | Sheet edge-right | |
| 7 | 2***0 | Abutting edges sliding skid | |
| 8 | 0***1 | Sheet edge | |
| 9 | 2***0 | Sliding skid lh | |
| 10 | 2***0 | Sliding skid centre | |
| 11 | 0***2 | Countersunkscrew | |
| 12 | 0***1 | Detent edged washer | |
| 13 | 0***0 | Locknut | |
| 14 | 0***1 | Spur gear | |
| 15 | 2***0 | Spur wheel | |
| 16 | 0***3 | Coach bolt | |
| 17 | 0***1 | O-ring | |
| 18 | 0***5 | Washer | |
| 19 | 0***0 | O-ring | |
| 20 | 0***8 | Clamping piece | |
| 21 | 0***2 | Self-locking nut | |
| 22 | 0***0 | Gasket ring | |
| 23 | 0***1 | Breather | |
| 24 | 0***0 | Gasket ring | |
| 25 | 0***1 | Screw plug | |
| 26 | 0***0 | O-ring | |
| 27 | 2***2 | Bearing housing assembled left | |
| 28 | 2***2 | Bearing housing assembl. Right | |
| 29 | 0***0 | Oil-Id.-no.=1ltr | |
| 30 | 9***0 | Detent edged washer | |
| 31 | 0***0 | Weld. pin |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
