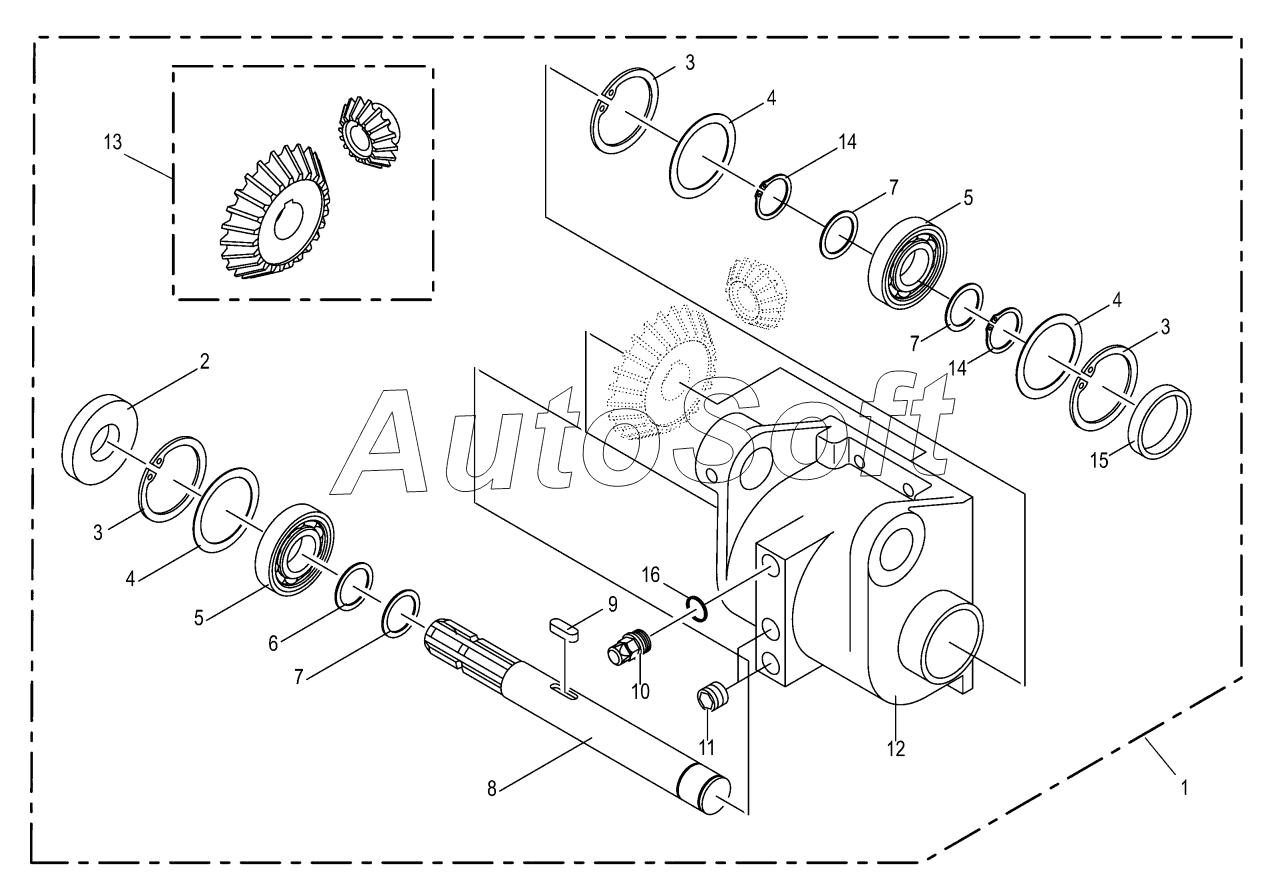

Каталог запасных частей к технике: KRONE ActiveMow R280 (2018). Main gearbox 540 U/min -green
/17.gif)
1
2
3
3
3
4
4
4
5
5
6
7
7
7
8
9
10
11
12
13
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009261010 | 0***0 | Oil-Id.-no.=1ltr | |
| 1 | 2***0 | Main gearbox | |
| 2 | 9***0 | Rotary shaft sealing ring | |
| 3 | 0***0 | Circlip | |
| 4 | 0***0 | Shim ring | |
| 4 | 0***0 | Shim ring | |
| 4 | 0***0 | Shim ring | |
| 5 | 0***0 | Grooved ball bearing | |
| 6 | 0***1 | Supporting disc | |
| 7 | 0***0 | Shim ring | |
| 7 | 0***0 | Shim ring | |
| 7 | 0***1 | Shim ring | |
| 8 | 0***3 | Drive shaft | |
| 9 | 0***0 | Fit-in key | |
| 10 | 2***0 | Air bleed valve | |
| 11 | 0***1 | Screw plug | |
| 12 | 2***0 | Gearbox housing | |
| 13 | 0***0 | Bevel wheel set | |
| 14 | 0***0 | Circlip | |
| 15 | 0***2 | Sealing cap | |
| 16 | 0***0 | Gasket ring |
