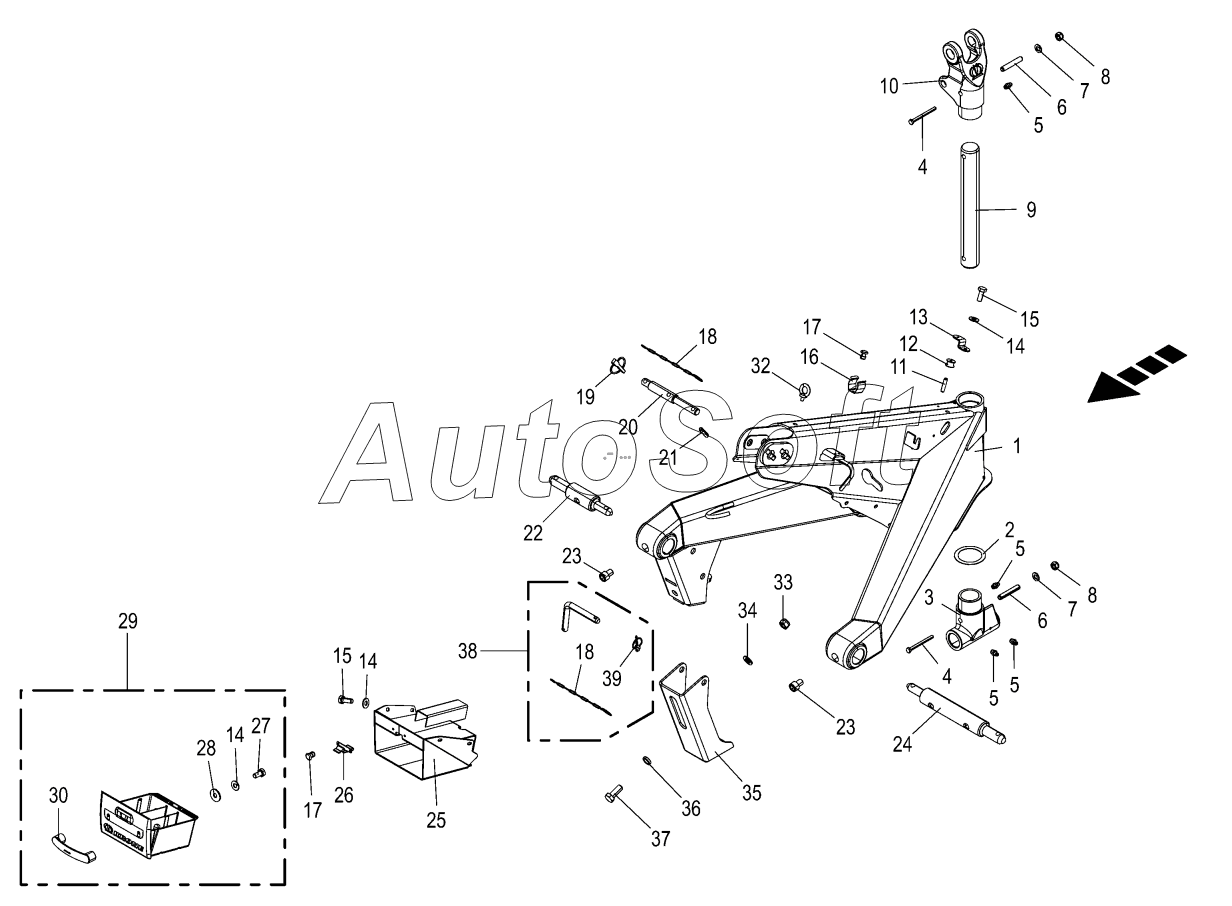

Каталог запасных частей к технике: KRONE ActiveMow R280 (2018). Headstock 962401 - 971000
/2.gif)
1
2
3
4
4
5
5
5
5
6
6
7
7
8
8
9
10
11
12
13
14
14
14
15
15
16
17
17
18
18
19
20
21
22
23
23
24
25
26
27
28
29
30
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***4 | 3-point linkage | |
| 2 | 0***0 | Shim ring | |
| 3 | 0***1 | Base component | |
| 4 | 0***2 | Hex head bolt | |
| 5 | 0***0 | Grease niple | |
| 6 | 0***2 | Roll pin | |
| 7 | 0***0 | Washer | |
| 8 | 0***0 | Locknut | |
| 9 | 0***3 | Shaft-headstock | |
| 10 | 2***0 | Head piece | |
| 11 | 0***3 | Roll pin | |
| 12 | 0***2 | Needle roller | |
| 13 | 2***0 | Support | |
| 14 | 0***1 | Detent edged washer | |
| 15 | 0***0 | Hex head bolt | |
| 16 | 2***0 | Clamping fork | |
| 17 | 0***0 | Blind rivet | |
| 18 | 0***2 | Chain | |
| 19 | 0***0 | Linch pin | |
| 20 | 2***0 | Upper link bolt cat. I/II | |
| 21 | 0***0 | Roll pin | |
| 22 | 0***4 | Lower link pin | |
| 23 | 0***1 | Allen screw | |
| 24 | 0***4 | Lower link pin | |
| 25 | 2***3 | Blade box support | |
| 26 | 2***1 | Plate spring | |
| 27 | 0***0 | Hex head bolt | |
| 28 | 0***0 | Washer | |
| 29 | 2***1 | Blade box assembled | |
| 30 | 2***0 | Handle | |
| 32 | 9***0 | Ring screw | |
| 33 | 0***0 | Locknut | |
| 34 | 0***1 | Washer | |
| 35 | 2***0 | Support jack | |
| 36 | 2***0 | Sleeve | |
| 37 | 0***0 | Hex head bolt | |
| 38 | 0***2 | Locking pin-cpl. | |
| 39 | 0***1 | Linch pin |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
