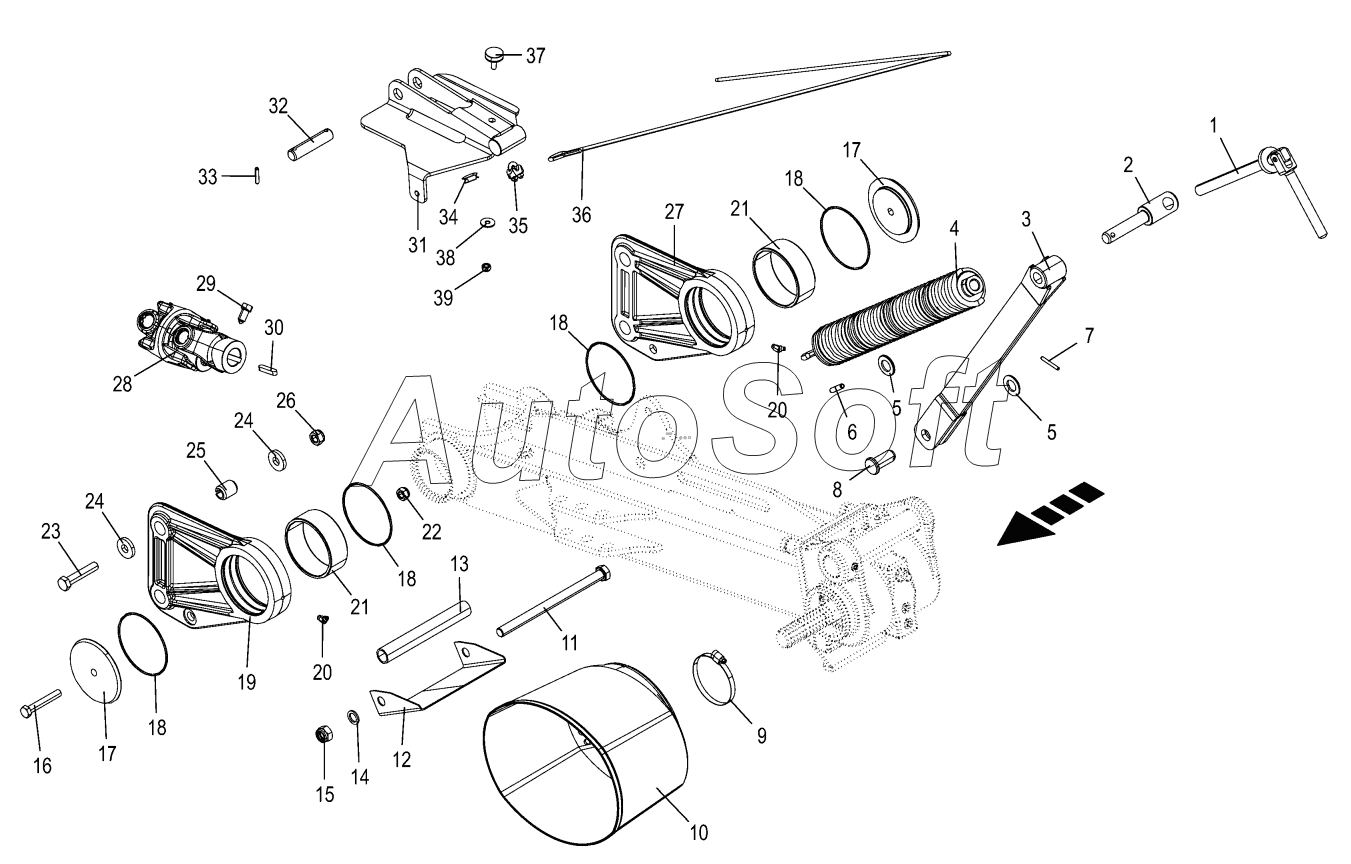

Каталог запасных частей к технике: KRONE ActiveMow R280 (2018). Mounting parts - supporting beam
/5.gif)
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
18
18
19
20
20
21
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 202302941 | 2***1 | Tens. spring + threaded piece | |
| 1 | 0***4 | Spindle | |
| 2 | 2***0 | Bolt carrying bar spring | |
| 3 | 2***0 | Guide rail | |
| 4 | 0***1 | Tension spring | |
| 5 | 0***2 | Washer | |
| 6 | 0***2 | Roll pin | |
| 7 | 0***2 | Roll pin | |
| 8 | 0***1 | Pin | |
| 9 | 0***0 | Tube clip | |
| 10 | 2***0 | Protecting cup | |
| 11 | 0***1 | Hex head bolt | |
| 12 | 2***2 | Guard sheet bottom | |
| 13 | 2***0 | Spacer tube | |
| 14 | 0***1 | Detent edged washer | |
| 15 | 0***0 | Locknut | |
| 16 | 0***0 | Hex head bolt | |
| 17 | 0***2 | Securing circular blank | |
| 18 | 0***0 | O-ring | |
| 19 | 2***1 | Hinge link fr. w. clamp. sleeve + o-ring | |
| 20 | 0***0 | Grease niple | |
| 21 | 2***0 | Bearing bushing | |
| 22 | 0***0 | Locknut | |
| 23 | 0***1 | Hex head bolt | |
| 24 | 0***0 | Washer | |
| 25 | 0***3 | Roll pin | |
| 26 | 0***0 | Locknut | |
| 27 | 2***1 | Hinge link rear w clamp. sleeve + o-ring | |
| 28 | 2***0 | Double joint cpl. DG | |
| 29 | 0***0 | Hex head bolt | |
| 30 | 0***1 | Fit-in key | |
| 31 | 2***1 | Ratchet | |
| 32 | 2***0 | Bolt | |
| 33 | 0***2 | Roll pin | |
| 34 | 0***0 | Grommet thimble | |
| 35 | 0***1 | Wire rope clamp | |
| 36 | 2***0 | Plastic rope | |
| 37 | 2***0 | Rubber pad | |
| 38 | 0***0 | Washer | |
| 39 | 0***0 | Locknut |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
