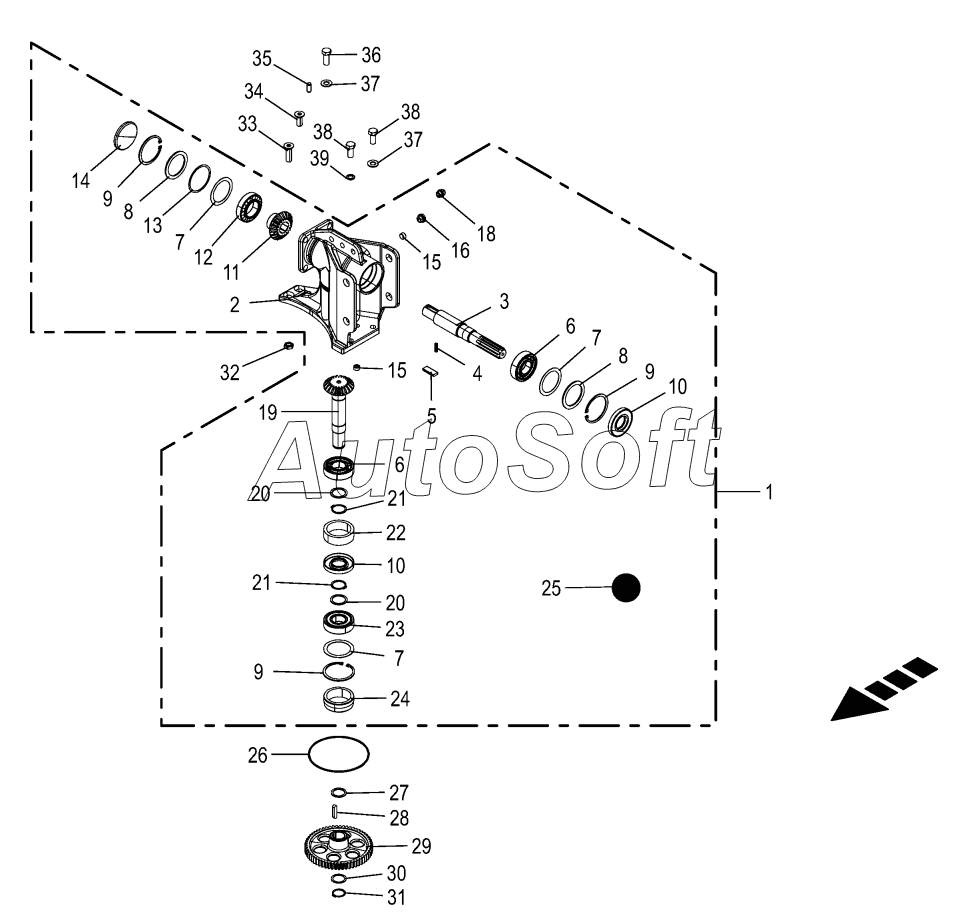

Каталог запасных частей к технике: KRONE ActiveMow R240 (2018). Main gearbox
/13.gif)
1
2
3
4
5
6
6
7
7
7
7
7
8
8
9
9
9
10
10
11
12
13
14
15
15
16
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Cutterbar gearbox assem. With freewheel | |
| 2 | 2***0 | Gearbox housing | |
| 3 | 2***0 | Drive shaft with freewheel | |
| 4 | 2***0 | Pressure spring | |
| 5 | 2***0 | Freewheel ratchet | |
| 6 | 0***0 | Grooved ball bearing | |
| 7 | 0***0 | Shim ring | |
| 7 | 0***0 | Shim ring | |
| 7 | 0***0 | Shim ring | |
| 7 | 0***0 | Shim ring | |
| 8 | 0***0 | Supporting disc | |
| 9 | 0***0 | Circlip | |
| 10 | 0***1 | Radial-shaft sealing ring | |
| 11 | 2***0 | Bevel gear M=4,5 Z=20 90deg | |
| 12 | 0***0 | Taper roller bearing | |
| 13 | 0***0 | Shim ring | |
| 14 | 0***2 | Sealing cap | |
| 15 | 0***1 | Screw plug | |
| 16 | 0***0 | Oil sight glass | |
| 18 | 2***0 | Air bleed valve | |
| 19 | 2***0 | Bevel pinion shaft | |
| 20 | 0***0 | Shim ring | |
| 20 | 0***0 | Shim ring | |
| 20 | 0***0 | Shim ring | |
| 20 | 0***0 | Shim ring | |
| 20 | 0***0 | Shim ring | |
| 21 | 0***0 | Circlip | |
| 22 | 0***0 | Spacer bushing | |
| 23 | 0***0 | Grooved ball bearing | |
| 24 | 0***1 | Centring ring | |
| 25 | 0***0 | Oil-Id.-no.=1ltr | |
| 26 | 0***0 | O-ring | |
| 27 | 0***1 | Shim ring | |
| 28 | 0***1 | Fit-in key | |
| 29 | 0***7 | Spur gear | |
| 30 | 0***0 | Shim ring | |
| 31 | 0***0 | Circlip | |
| 32 | 0***0 | Hex nut-low form | |
| 33 | 0***2 | Countersunkscrew | |
| 34 | 0***2 | Countersunkscrew | |
| 35 | 0***1 | Cyl. pin | |
| 36 | 0***0 | Hex head bolt | |
| 37 | 0***1 | Detent edged washer | |
| 38 | 0***0 | Hex head bolt | |
| 39 | 0***1 | Detent edged washer |
