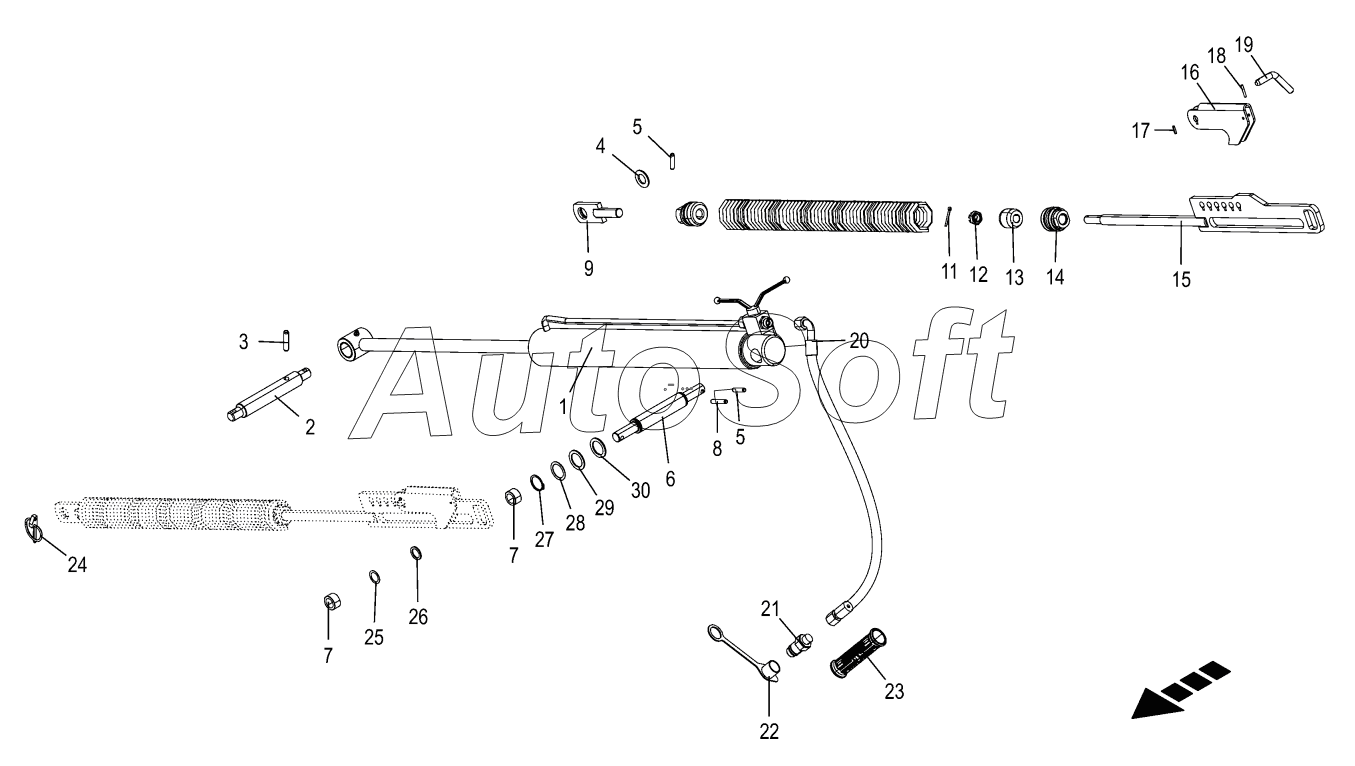

Каталог запасных частей к технике: KRONE ActiveMow R240 (2018). Spring compensation
/6.gif)
1
2
3
4
5
5
6
7
7
8
9
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009192020 | 0***0 | Grease niple | |
| 009208070 | 0***0 | Cutting ring | |
| 009212060 | 0***0 | Nozzle disc cap | |
| 200390660 | 2***0 | Threaded block | |
| 200390680 | 2***0 | Tension spring + threaded rod | |
| 202339460 | 2***0 | Socket | |
| 270110310 | 2***0 | Sealing set | |
| 270138680 | 2***0 | Labelling kit hydraulic hose | |
| 270143071 | 2***1 | Hydraulic cylinder | |
| 270143440 | 2***0 | Gasket set | |
| 270223800 | 2***0 | Ball valve L 2-ways | |
| 270242630 | 2***0 | Ball valve | |
| 900023710 | 9***0 | Bearing bushing | |
| 900023710 | 9***0 | Bearing bushing | |
| 1 | 2***1 | Hydraulic cylinder | |
| 2 | 2***0 | Bolt spring relief | |
| 3 | 0***0 | Roll pin | |
| 4 | 0***2 | Washer | |
| 5 | 0***2 | Roll pin | |
| 6 | 2***0 | Bolt | |
| 6 | 2***0 | Bolt | |
| 6 | 2***0 | Bolt | |
| 7 | 0***0 | Bushing | |
| 8 | 0***2 | Roll pin | |
| 9 | 0***2 | Adjustable fitting | |
| 10 | 2***0 | Tension spring w. threaded rod | |
| 11 | 0***1 | Cotter pin | |
| 12 | 0***0 | Castellated nut | |
| 13 | 2***0 | Slug | |
| 14 | 2***0 | Srew-in piece | |
| 15 | 2***0 | Push rod | |
| 15 | 2***0 | Push rod | |
| 16 | 2***0 | Detent | |
| 17 | 0***1 | Roll pin | |
| 18 | 0***2 | Roll pin | |
| 19 | 2***0 | Bolt spring setting assembled | |
| 20 | 0***0 | High pressure hose line | |
| 21 | 0***0 | Connector plug | |
| 22 | 0***1 | Dust cap-red | |
| 23 | 2***0 | Handle halves + labelling set | |
| 24 | 0***1 | Linch pin | |
| 25 | 9***0 | Shim ring | |
| 26 | 0***1 | Supporting disc | |
| 27 | 0***1 | Circlip | |
| 28 | 9***0 | Shim ring | |
| 29 | 0***1 | Shim ring | |
| 30 | 0***1 | Supporting disc |
