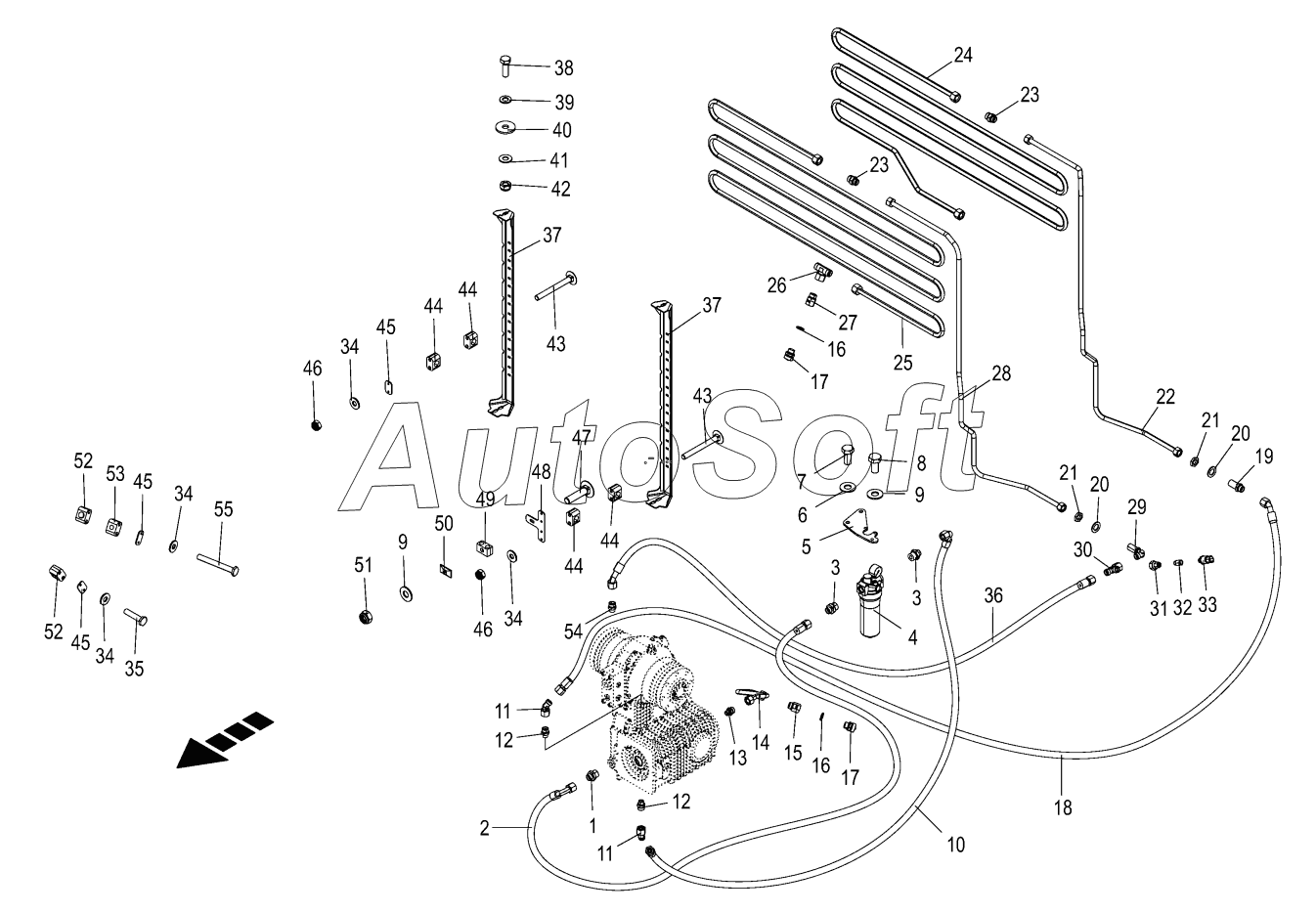

Каталог запасных частей к технике: KRONE BIG-X-580 (2017). Gear oil cooler - Rogelberg gearbox
1
2
3
3
4
5
6
7
8
9
9
10
11
11
12
12
13
14
15
16
16
17
17
18
19
20
20
21
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
34
34
34
35
36
37
37
38
39
40
41
42
43
43
44
44
44
44
45
45
45
46
46
47
48
49
50
51
52
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270150700 | 2***0 | Filter element | |
| 270150710 | 2***0 | Gasket set | |
| 1 | 9***0 | Male connector | |
| 2 | 2***0 | Hyd. hose | |
| 3 | 9***0 | Male connector | |
| 4 | 2***0 | Low pressure filter | |
| 5 | 2***2 | Filter carrier | |
| 6 | 0***1 | Detent edged washer | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 0***0 | Hex head bolt | |
| 9 | 0***1 | Detent edged washer | |
| 10 | 2***0 | Hyd. hose | |
| 11 | 9***0 | Angle bracket w dir. setting | |
| 12 | 0***1 | Male connector | |
| 13 | 0***0 | Male connector | |
| 14 | 2***1 | Hydraulic line | |
| 15 | 9***0 | Screw-on connection | |
| 16 | 9***0 | Seal ring | |
| 17 | 2***0 | Screw plug | |
| 18 | 2***0 | Hyd. hose | |
| 19 | 0***0 | Straight 2-way connector | |
| 20 | 0***0 | Washer | |
| 21 | 0***1 | Hex nut-low form | |
| 22 | 2***0 | Hyd. line | |
| 23 | 9***0 | Reducer fitting | |
| 24 | 2***0 | Tube back | |
| 25 | 2***0 | Tube front | |
| 26 | 9***0 | T-brace with direction setting | |
| 27 | 9***0 | Screw-on connection | |
| 28 | 2***0 | Hyd. line | |
| 29 | 0***1 | Connector | |
| 30 | 0***0 | Adjustable L connection | |
| 31 | 9***0 | Red. conn. double nut | |
| 32 | 2***0 | Srew connection | |
| 33 | 2***1 | Pressure sensor | |
| 34 | 0***1 | Detent edged washer | |
| 35 | 0***0 | Hex head bolt | |
| 36 | 2***0 | Hyd. hose | |
| 37 | 2***0 | Clamp holder | |
| 38 | 0***0 | Hex head bolt | |
| 39 | 0***0 | Washer | |
| 40 | 0***0 | Washer | |
| 41 | 0***1 | Detent edged washer | |
| 42 | 0***0 | Locknut | |
| 43 | 9***0 | Flachrundschr.4kt M6x85 A3G | |
| 44 | 0***0 | Tube clamp-2 halves | |
| 45 | 0***0 | Cover plate | |
| 46 | 0***1 | Locknut | |
| 47 | 0***1 | Coach bolt | |
| 48 | 2***0 | Support | |
| 49 | 0***0 | Tube clamp-2 halves | |
| 50 | 0***0 | Cover plate | |
| 51 | 0***0 | Locknut | |
| 52 | 2***0 | Сlamp | |
| 53 | 2***0 | Tube clamp 15mm | |
| 54 | 0***2 | Male connector | |
| 55 | 9***0 | Hex head bolt | |
| 56 | 9***0 | Screw-in support |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
