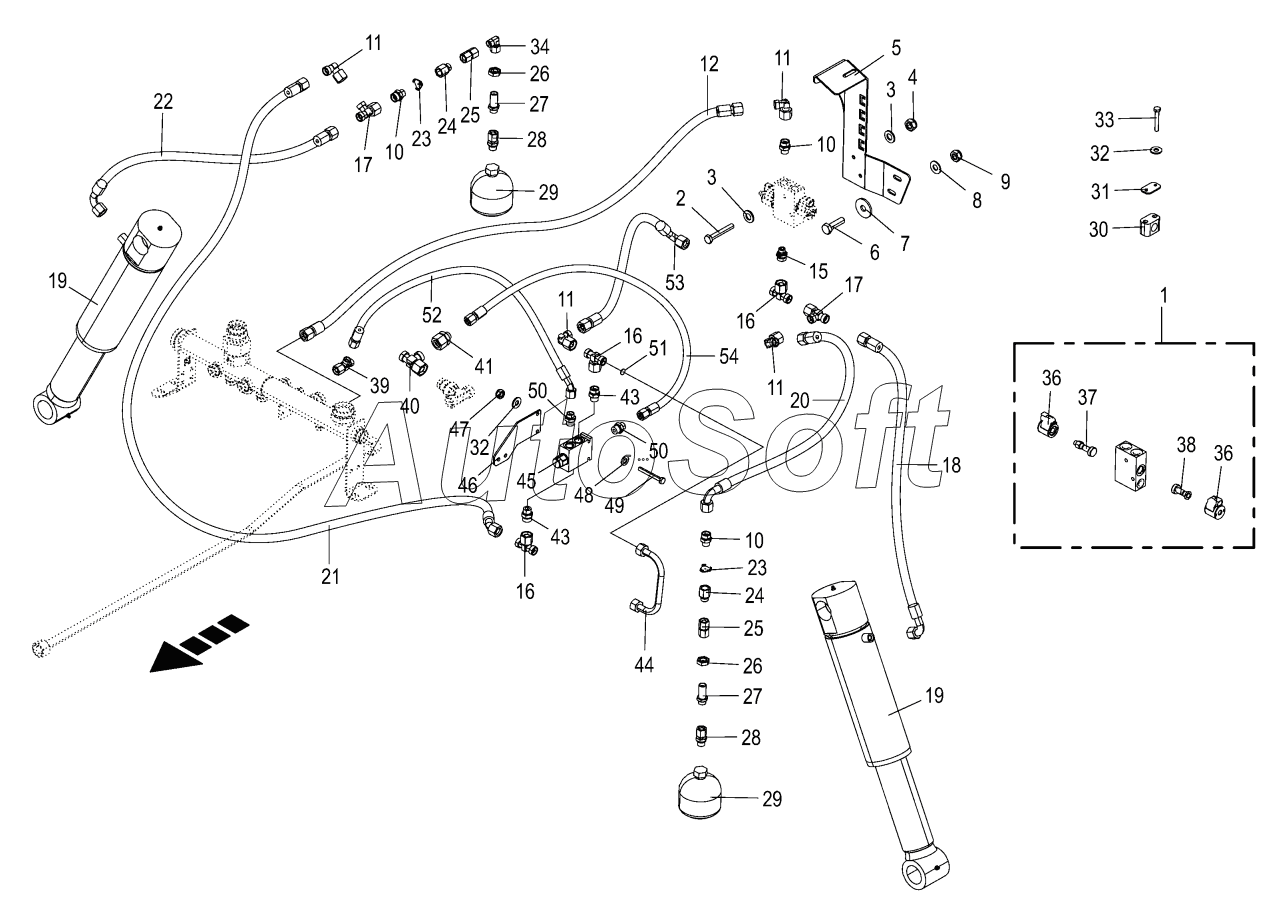

Каталог запасных частей к технике: KRONE BIG-X-580 (2017). Hydraulics - axle level
1
2
3
3
4
5
6
7
8
9
10
10
10
11
11
11
11
12
15
16
16
16
17
17
18
19
19
20
21
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
31
32
32
33
34
36
36
37
38
39
40
41
43
43
44
45
46
47
48
49
50
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270129180 | 2***0 | Gasket set | |
| 270131390 | 2***0 | Gasket set | |
| 270154830 | 2***0 | Gasket set | |
| 900001190 | 9***0 | Bearing bush | |
| 1 | 2***1 | Control block axle level | |
| 2 | 0***1 | Hex head bolt | |
| 3 | 0***0 | Washer | |
| 4 | 0***0 | Locknut | |
| 5 | 2***2 | Support valve axle level | |
| 6 | 0***0 | Hex head bolt | |
| 7 | 0***0 | Washer | |
| 8 | 0***1 | Detent edged washer | |
| 9 | 0***0 | Locknut | |
| 10 | 0***2 | Male connector | |
| 11 | 0***1 | Angle lug | |
| 12 | 2***1 | Hydraulic hose | |
| 15 | 0***0 | Male connector | |
| 16 | 0***0 | T connector | |
| 17 | 0***0 | Adjustable L connection | |
| 18 | 2***0 | Hyd. hose | |
| 19 | 2***2 | Hydr. cylindre | |
| 20 | 2***0 | Hyd. hose | |
| 21 | 2***0 | Hydraulic hose | |
| 22 | 2***0 | Hyd. hose | |
| 23 | 2***0 | Throttling disc | |
| 24 | 0***1 | Ahrottle housing-for onesided throttle | |
| 25 | 0***0 | Double nipple | |
| 26 | 0***2 | Hex nut-low form | |
| 27 | 0***1 | Straight 2-way connector | |
| 28 | 0***1 | Male connector | |
| 29 | 0***0 | Hydraulic-reservoir | |
| 30 | 2***0 | Сlamp | |
| 31 | 0***0 | Cover plate | |
| 32 | 0***1 | Detent edged washer | |
| 33 | 0***0 | Hex head bolt | |
| 34 | 0***1 | Angle lug | |
| 36 | 2***0 | Coil | |
| 37 | 2***0 | Directional valve cartridge | |
| 38 | 2***0 | Directional valve | |
| 39 | 0***1 | Adjustable L connection | |
| 40 | 0***0 | Adjustable L connection | |
| 41 | 0***0 | Reducer fitting | |
| 43 | 0***2 | Male connector | |
| 44 | 2***0 | Hydraulic line | |
| 45 | 2***0 | Directional valve 2/2-slide mechanical | |
| 46 | 2***0 | Support valve axle lock | |
| 47 | 0***1 | Locknut | |
| 48 | 0***1 | Washer | |
| 49 | 0***0 | Hex head bolt | |
| 50 | 0***0 | Male connector | |
| 51 | 2***0 | Throttle disc lateral fixed | |
| 52 | 2***0 | Hyd. hose | |
| 53 | 2***0 | Hyd. hose | |
| 54 | 2***0 | Hyd. hose |
