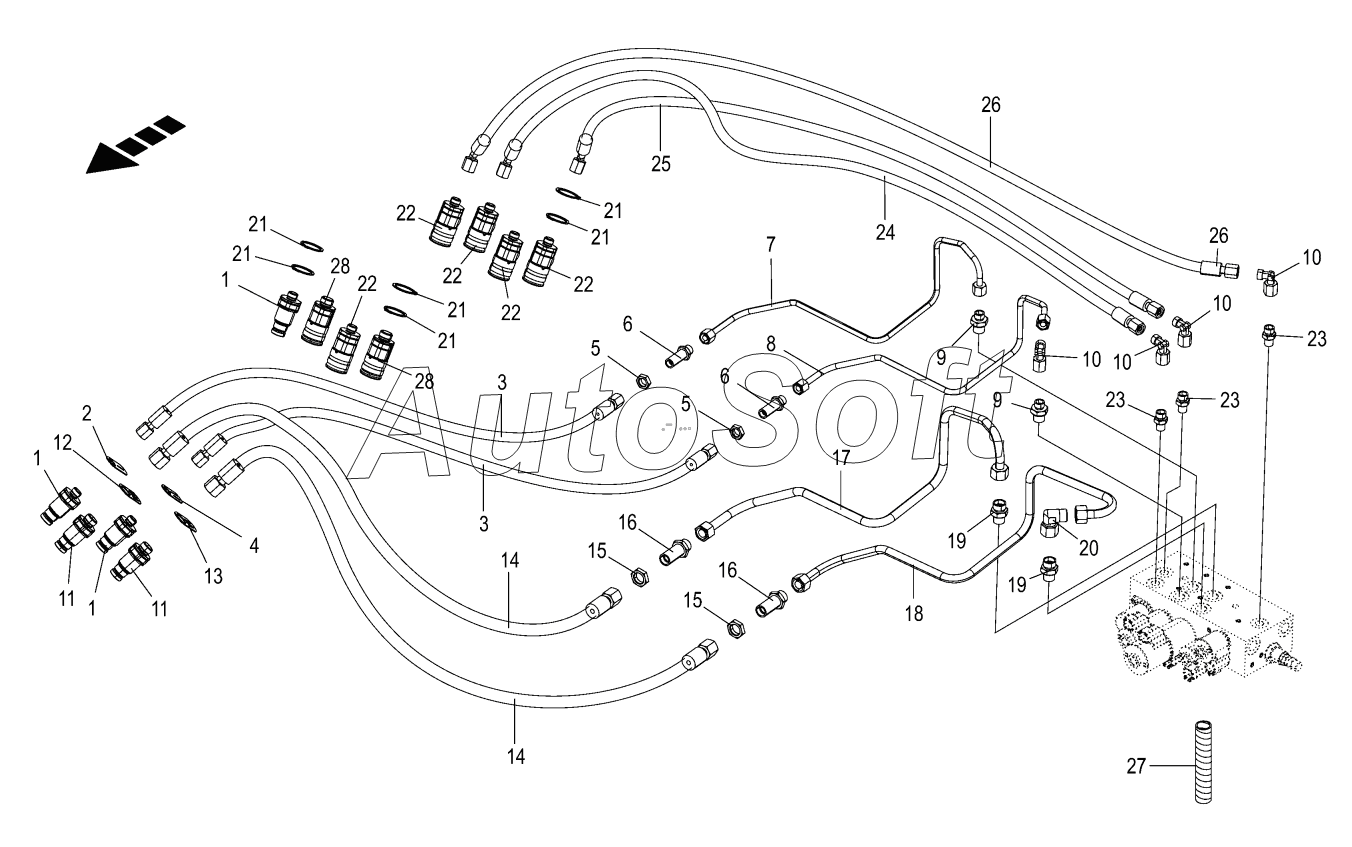

Каталог запасных частей к технике: KRONE BIG-X-580 (2017). Hydraulics - front attachment
1
1
1
2
3
3
4
5
5
6
6
7
8
9
9
10
10
10
10
11
11
12
13
14
14
15
15
16
16
17
18
19
19
20
21
21
21
21
21
21
22
22
22
22
22
23
23
23
24
25
26
26
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Flat-Face coupling plug | |
| 2 | 2***1 | Hose marking | |
| 3 | 2***0 | Hydr. hose | |
| 4 | 2***1 | Hose marking | |
| 5 | 0***0 | Hex nut-low form | |
| 6 | 0***0 | Straight 2-way connector | |
| 7 | 2***0 | Hyd. line | |
| 8 | 2***0 | Hyd. line | |
| 9 | 9***0 | Double-ended union | |
| 10 | 0***0 | Angle lug | |
| 11 | 2***0 | Flat-Face coupling plug | |
| 12 | 2***2 | Hose marking 3 | |
| 13 | 2***2 | Hose marking 4 | |
| 14 | 2***0 | Hydr. hose | |
| 15 | 9***0 | Hex counter-nut | |
| 16 | 0***1 | Straight 2-way connector | |
| 17 | 2***0 | Hyd. line | |
| 18 | 2***0 | Hyd. line | |
| 19 | 0***2 | Male connector | |
| 20 | 0***1 | Angle lug | |
| 21 | 0***1 | Circlip | |
| 22 | 2***0 | Flat-Face coupling bushing | |
| 23 | 9***0 | Мale connector | |
| 24 | 2***0 | Hyd. hose | |
| 25 | 2***0 | High pressure hose line | |
| 26 | 2***0 | Hyd. hose | |
| 27 | 2***0 | Spiral strip-Id.-no.=1m | |
| 28 | 2***0 | Flat-Face coupling bushing |
