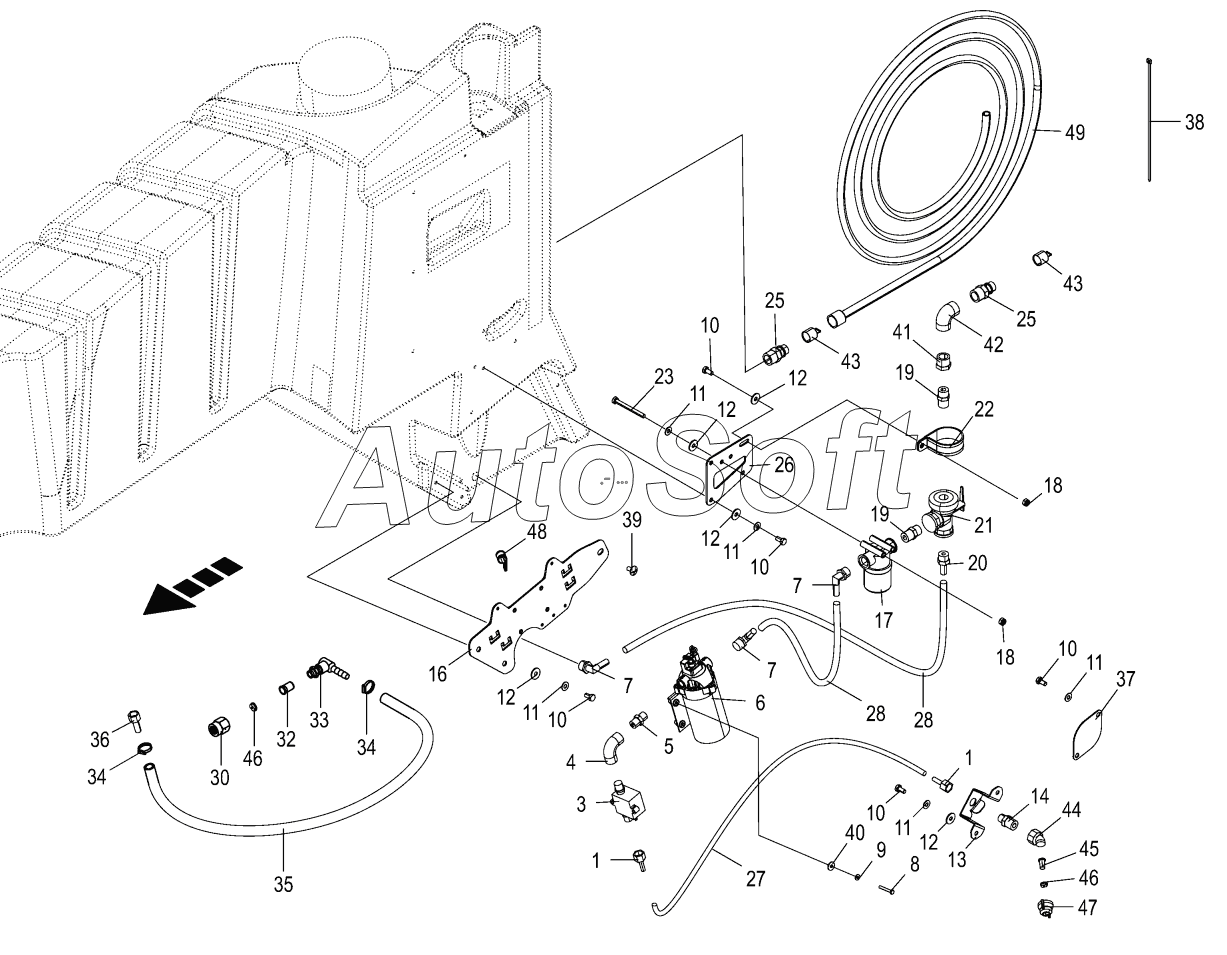

Каталог запасных частей к технике: KRONE BIG-X-580 (2017). Silage agent system
1
1
3
4
5
6
7
7
7
8
9
10
10
10
10
10
11
11
11
11
11
12
12
12
12
12
13
14
16
17
18
18
19
19
20
21
22
23
25
25
26
27
28
28
30
32
33
34
34
35
36
37
38
39
40
41
42
43
43
44
45
46
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Hose nozzle straight f 8mm hose | |
| 3 | 2***0 | Flow sensor | |
| 4 | 2***0 | Elbow w. 3/8dm inner threading | |
| 5 | 2***0 | Double nipple | |
| 6 | 2***2 | Pump cpl. | |
| 7 | 2***0 | Angle screw-in nozzle | |
| 8 | 9***0 | Hex bolt | |
| 9 | 9***0 | Detent edged washer | |
| 10 | 0***0 | Hex head bolt | |
| 11 | 0***1 | Detent edged washer | |
| 12 | 0***0 | Washer | |
| 13 | 2***0 | nozzle support | |
| 14 | 2***0 | Double nipple | |
| 16 | 2***0 | Console sh. with blind rivet nuts assem. | |
| 17 | 2***0 | Filter | |
| 18 | 0***0 | Locknut | |
| 19 | 2***0 | Double nipple | |
| 20 | 2***0 | Straight Fitting | |
| 21 | 2***0 | Three-wege-ball valve | |
| 22 | 0***0 | Tube clip w. rubber | |
| 23 | 0***1 | Hex head bolt | |
| 25 | 2***0 | Quick release | |
| 26 | 2***1 | Filter holder | |
| 27 | 2***0 | Hose | |
| 28 | 2***0 | Hose | |
| 30 | 2***0 | Nozzle disc cap | |
| 32 | 2***0 | Ball valve filter | |
| 33 | 2***0 | Nozzle body | |
| 34 | 0***1 | Tube clip | |
| 35 | 2***0 | Plastic tubing | |
| 36 | 2***0 | Hose nozzle | |
| 37 | 2***0 | Cover plate | |
| 38 | 0***1 | Cable band | |
| 39 | 0***1 | Coach bolt | |
| 40 | 0***1 | Washer | |
| 41 | 9***0 | Reducer fitting | |
| 42 | 9***0 | Angle screw connect. | |
| 43 | 2***0 | Handle cap | |
| 44 | 2***0 | Nozzle support | |
| 45 | 2***0 | Filter | |
| 46 | 2***0 | Flat stream nozzle spray angle | |
| 47 | 2***0 | Nozzle head blue | |
| 48 | 9***0 | Tube clip w. rubber | |
| 49 | 2***0 | Coupling adapt. with hose |
