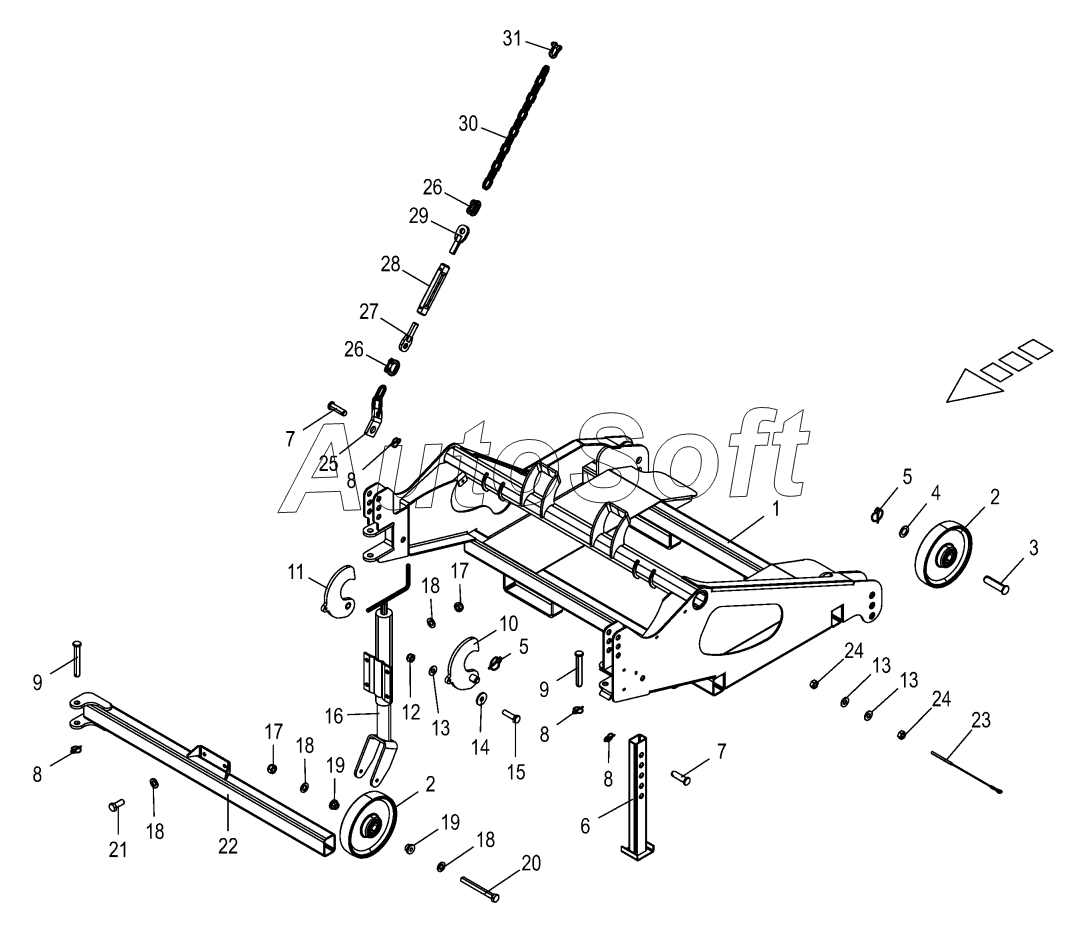

Каталог запасных частей к технике: KRONE BIG-X-580 (2017). Installation car - chopping drum
1
2
2
3
4
5
5
6
7
7
8
8
8
8
9
9
10
11
12
13
13
13
14
15
16
17
17
18
18
18
18
19
19
20
21
22
23
24
24
25
26
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Installation cart chopping drum | |
| 2 | 2***0 | Heavy load wheel | |
| 3 | 0***3 | Pin | |
| 4 | 0***1 | Washer | |
| 5 | 0***1 | Linch pin | |
| 6 | 2***0 | Outrigger | |
| 7 | 0***1 | Pin with small head | |
| 8 | 9***0 | Safety linch pin | |
| 9 | 9***0 | Bolt small head | |
| 10 | 2***0 | Retaining bracket lh | |
| 11 | 2***0 | Retaining bracket rh | |
| 12 | 0***0 | Locknut | |
| 13 | 0***1 | Detent edged washer | |
| 14 | 0***0 | Washer | |
| 15 | 0***0 | Hex head bolt | |
| 16 | 2***0 | Supporting wheel | |
| 17 | 0***0 | Locknut | |
| 18 | 0***1 | Washer | |
| 19 | 2***1 | Spacer bushing | |
| 20 | 9***0 | Hex head bolt | |
| 21 | 0***0 | Hex head bolt | |
| 22 | 2***0 | Supporting wheel holder | |
| 23 | 2***1 | Steel wire rope | |
| 24 | 0***0 | Hex nut | |
| 25 | 0***4 | Round steel chain with flat steel | |
| 26 | 9***0 | Connect. link | |
| 27 | 2***0 | Threaded rod-left-hand thread | |
| 28 | 9***0 | Turnbuckle nut | |
| 29 | 2***0 | Threaded rod | |
| 30 | 9***0 | Round steel chain | |
| 31 | 0***1 | Shackle |
