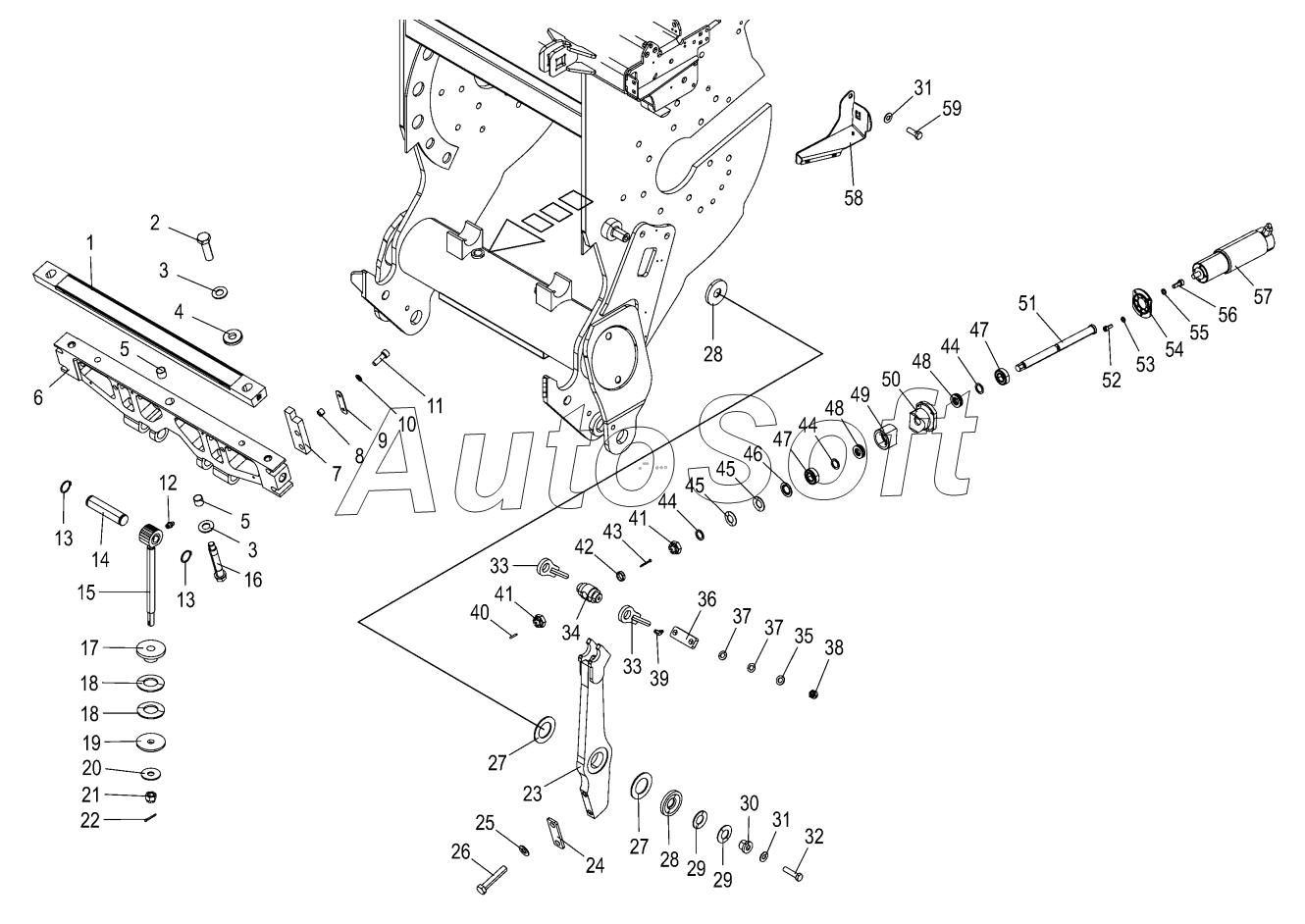

Каталог запасных частей к технике: KRONE BIG-X-580 (2017). Shear bar adjustment
1
2
3
3
4
5
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
27
28
28
29
29
30
31
31
32
33
33
34
35
36
37
37
38
39
40
41
41
42
43
44
44
44
45
45
46
47
47
48
48
49
50
51
52
53
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Counterblade | |
| 1 | 2***0 | Counterblade | |
| 2 | 0***1 | Hex head bolt | |
| 3 | 0***1 | Detent edged washer | |
| 4 | 0***0 | Washer | |
| 5 | 0***0 | Bearing bush | |
| 6 | 2***3 | Counter blade carrier | |
| 7 | 2***2 | Gap cover | |
| 8 | 0***0 | Bushing-spring-mounted | |
| 9 | 2***1 | Clamping plate | |
| 10 | 0***0 | Detent edged washer | |
| 11 | 0***1 | Allen screw | |
| 12 | 0***0 | Grease niple | |
| 13 | 0***1 | Circlip | |
| 14 | 2***1 | Bolt | |
| 15 | 2***1 | Con-rod | |
| 16 | 2***2 | Set screw | |
| 17 | 0***4 | Guide | |
| 18 | 0***0 | Spring washer | |
| 19 | 0***0 | Washer | |
| 20 | 0***0 | Washer | |
| 21 | 0***2 | Castellated nut | |
| 22 | 0***1 | Cotter pin | |
| 23 | 2***3 | Shearbar adjusting lever | |
| 24 | 2***0 | Plate | |
| 25 | 0***1 | Detent edged washer | |
| 26 | 0***1 | Heх head bolt | |
| 27 | 2***0 | Thrust washer | |
| 28 | 2***1 | Pressure disc Rd 70 х 8 | |
| 29 | 9***0 | Belleville spring | |
| 30 | 2***0 | Pressure bushing | |
| 31 | 0***1 | Detent edged washer | |
| 32 | 0***0 | Hex head bolt | |
| 33 | 2***1 | O-hitch | |
| 34 | 2***3 | Threaded bolt | |
| 35 | 0***1 | Washer | |
| 36 | 2***0 | Perforated plate | |
| 37 | 9***0 | Belleville spring | |
| 38 | 0***0 | Locknut | |
| 39 | 0***0 | Grease niple | |
| 40 | 0***2 | Roll pin | |
| 41 | 0***0 | Castellated nut | |
| 42 | 2***0 | Bushing | |
| 43 | 0***1 | Cotter pin | |
| 44 | 0***1 | Supporting disc | |
| 45 | 0***1 | Belleville spring | |
| 46 | 9***0 | Nilos-ring | |
| 47 | 0***0 | Grooved ball bearing | |
| 48 | 0***0 | Aхial grooved ball bearing | |
| 49 | 2***0 | Clamp collar bottom | |
| 50 | 2***1 | Clamp collar top | |
| 51 | 2***0 | Adjusting spindle short | |
| 52 | 9***0 | Allen screw | |
| 53 | 0***0 | Spring washer | |
| 54 | 2***1 | Motor holder adjustment unit | |
| 55 | 9***0 | Detent edged washer | |
| 56 | 0***1 | Allen screw | |
| 57 | 2***1 | Motor f. shearbar adjustment | |
| 58 | 2***3 | Engine guard left | |
| 58 | 2***2 | Engine guard right | |
| 59 | 0***0 | Hex head bolt |
