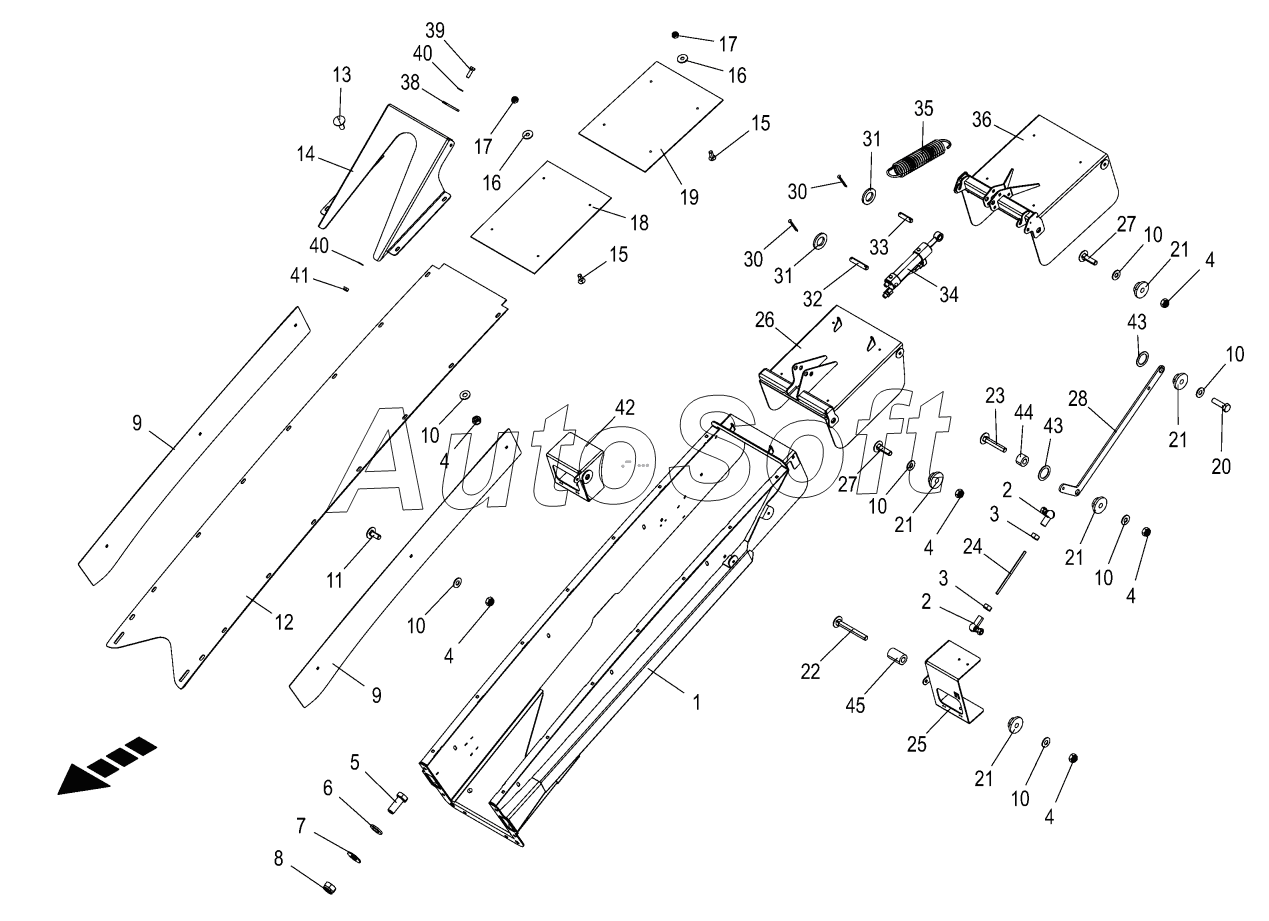

Каталог запасных частей к технике: KRONE BIG-X-580 (2017). Discharge flap-end piece - 8 rows
1
2
2
3
3
4
4
4
4
4
4
5
6
7
8
9
9
10
10
10
10
10
10
10
11
12
13
14
15
15
16
16
17
17
18
19
20
21
21
21
21
21
22
23
24
25
26
27
27
28
30
30
31
31
32
33
34
35
36
38
39
40
40
41
42
43
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270120360 | 2***0 | Gasket set | |
| 1 | 2***3 | End piece | |
| 2 | 0***0 | Angle joint | |
| 3 | 0***0 | Hex nut | |
| 4 | 0***0 | Locknut | |
| 5 | 0***0 | Hex head bolt | |
| 6 | 0***1 | Washer | |
| 7 | 0***1 | Detent edged washer | |
| 8 | 0***0 | Locknut | |
| 9 | 2***1 | Wear plate side | |
| 10 | 0***1 | Detent edged washer | |
| 11 | 0***2 | Coach bolt | |
| 12 | 2***0 | Wear plate back | |
| 13 | 0***2 | Coach bolt | |
| 14 | 2***3 | Protection | |
| 15 | 0***1 | Countersunkscrew | |
| 16 | 0***1 | Washer | |
| 17 | 0***1 | Locknut | |
| 18 | 2***0 | Wear plate flap front | |
| 19 | 2***0 | Wear plate flap rear | |
| 20 | 0***0 | Hex head bolt | |
| 21 | 2***2 | Lock | |
| 22 | 0***1 | Coach bolt | |
| 23 | 0***1 | Coach bolt | |
| 24 | 2***1 | Coupling rod | |
| 25 | 2***6 | Support working lights left | |
| 26 | 2***4 | Flap front | |
| 27 | 0***1 | Coach bolt | |
| 28 | 2***1 | Guide | |
| 30 | 0***1 | Cotter pin | |
| 31 | 0***1 | Washer | |
| 32 | 2***2 | Pin | |
| 33 | 2***3 | Bolt front | |
| 34 | 2***2 | Hydraulic cylinder | |
| 35 | 2***2 | Tension spring | |
| 36 | 2***2 | Flap rear | |
| 38 | 0***1 | Rear reflector-red | |
| 39 | 0***0 | Hex head bolt | |
| 40 | 0***1 | Washer | |
| 41 | 0***0 | Locknut | |
| 42 | 2***5 | Support working lights right | |
| 43 | 0***1 | Shim ring | |
| 44 | 2***1 | Spacer bushing | |
| 45 | 2***1 | Spacer bushing |
