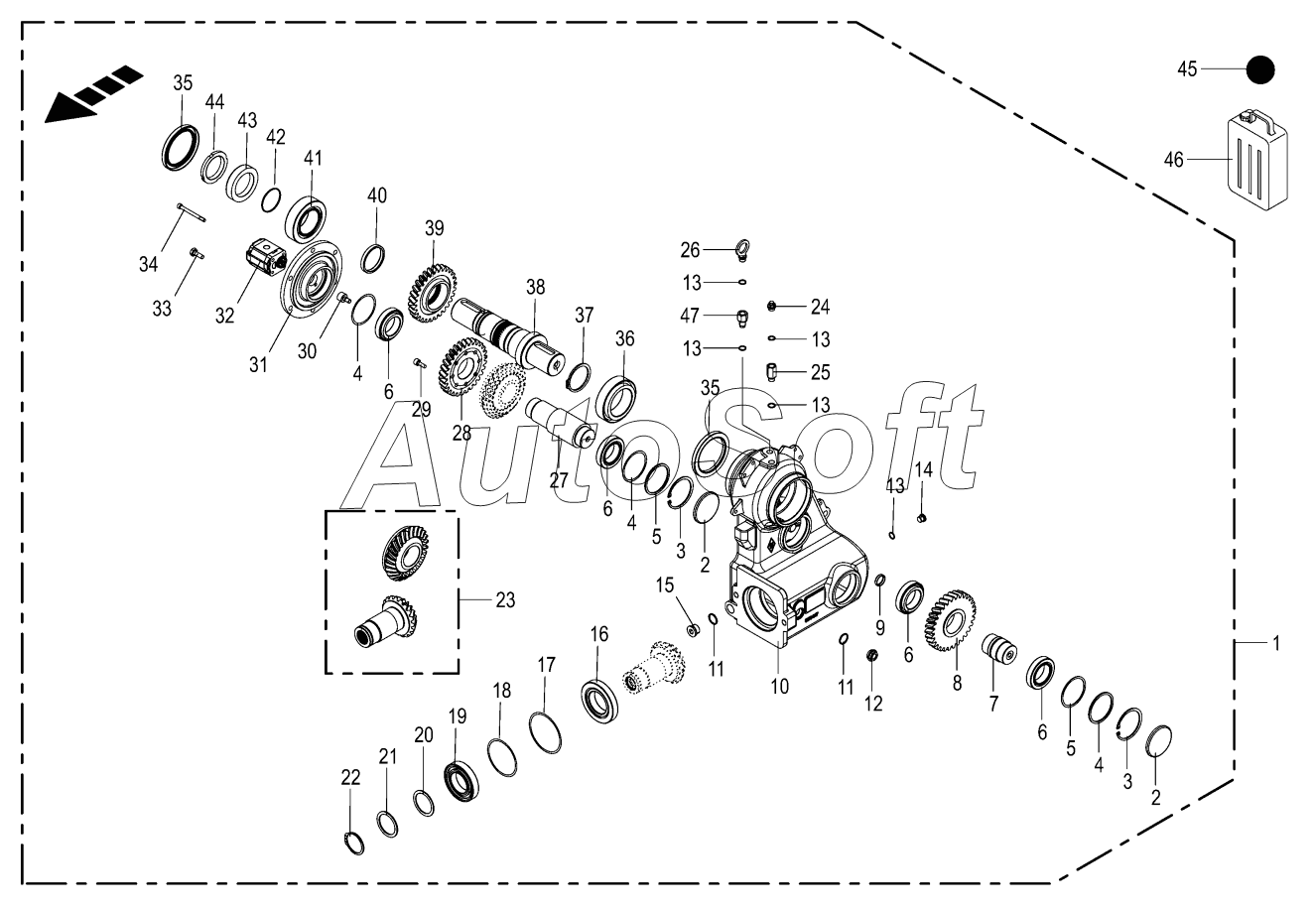

Каталог запасных частей к технике: KRONE BIG-X-580 (2017). Intermediate gearbox
1
2
2
3
3
4
4
4
4
5
5
6
6
6
6
7
8
9
10
11
11
12
13
13
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | Intermediate gearbox | |
| 2 | 9***0 | Cover | |
| 3 | 0***0 | Circlip | |
| 4 | 0***0 | Shim ring | |
| 4 | 0***0 | Shim ring | |
| 4 | 9***0 | Shim ring | |
| 5 | 9***0 | Supporting disc | |
| 6 | 0***0 | Taper roller bearing | |
| 7 | 2***0 | Shaft Short | |
| 8 | 2***0 | Spur wheel | |
| 9 | 9***0 | Cover part rubberized | |
| 10 | 2***0 | Gearbox housing | |
| 11 | 0***1 | Gasket ring | |
| 12 | 9***0 | Oil level hole | |
| 13 | 9***0 | Seal ring | |
| 14 | 9***0 | Locking screw with I-hex M16X1.5 | |
| 15 | 9***0 | Locking screw hexago. socket | |
| 16 | 0***0 | Taper roller bearing | |
| 17 | 9***0 | Shim ring | |
| 17 | 9***0 | Shim ring | |
| 17 | 9***0 | Shim ring | |
| 18 | 0***0 | Shim ring | |
| 18 | 9***0 | Shim ring | |
| 18 | 9***0 | Shim ring | |
| 19 | 0***0 | Grooved ball bearing | |
| 20 | 0***0 | Shim ring | |
| 20 | 0***0 | Shim ring | |
| 20 | 0***0 | Shim ring | |
| 21 | 0***1 | Supporting disc | |
| 22 | 0***0 | Circlip | |
| 23 | 2***0 | Bevel gear kit | |
| 24 | 2***0 | Venting valve | |
| 25 | 2***0 | Screw connection | |
| 26 | 2***0 | Ring screw | |
| 27 | 2***0 | Shaft bevel gear kit | |
| 28 | 2***0 | Spur wheel | |
| 29 | 9***0 | Allen screw | |
| 30 | 2***0 | Adapter | |
| 31 | 2***0 | Housing flange | |
| 32 | 2***0 | Pump gearbox cooling | |
| 33 | 0***0 | Hex head bolt | |
| 34 | 0***0 | Allen screw | |
| 35 | 9***0 | Radial-shaft sealing ring | |
| 36 | 9***0 | Taper roller bearing | |
| 37 | 9***0 | Circlip | |
| 38 | 2***0 | Through shaft | |
| 39 | 2***0 | Spur wheel | |
| 40 | 2***0 | Ring | |
| 41 | 0***0 | Taper roller bearing | |
| 42 | 0***0 | O-ring | |
| 43 | 2***0 | Adapter ring | |
| 44 | 0***0 | Slotted nut | |
| 45 | 2***0 | Oil-Id.-no.= 1ltr | |
| 46 | 2***0 | Oil-Id.-no.= 20ltr |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
