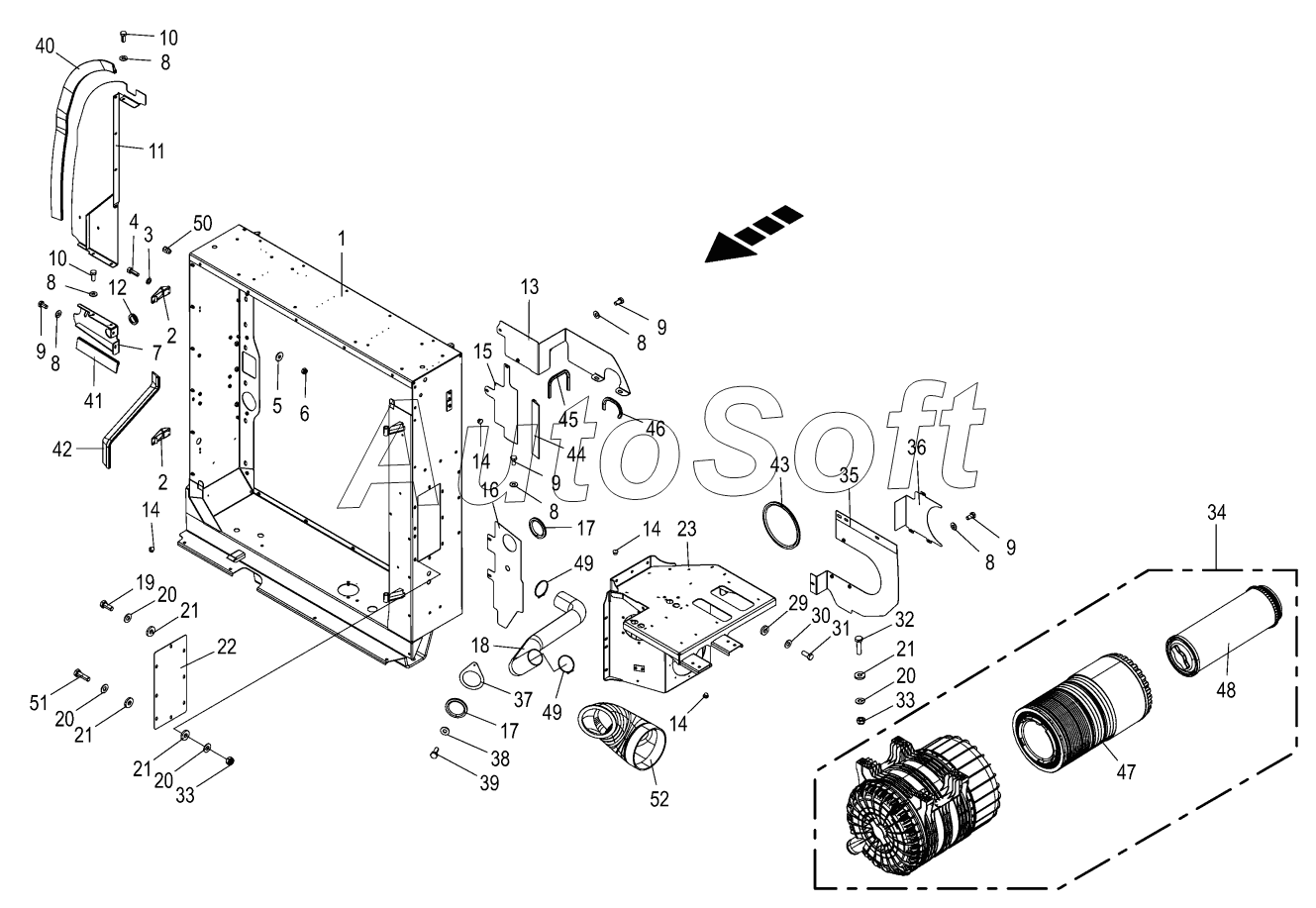

Каталог запасных частей к технике: KRONE BIG-X-630 (2017). Cooler housing
41
31
32
33
33
34
35
36
37
38
39
40
30
42
43
44
45
46
47
48
49
49
50
51
52
13
2
2
3
4
5
6
7
8
8
8
8
8
8
9
9
9
9
10
10
11
12
1
14
14
14
14
15
16
17
17
18
19
20
20
20
20
21
21
21
21
22
23
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270214090 | 2***0 | Rep.-Kit bolt for air filter | |
| 1 | 2***0 | Cooler hous. with blind rivet nuts ass. | |
| 2 | 0***0 | Clamping lock | |
| 3 | 0***1 | Washer | |
| 4 | 0***0 | Allen screw | |
| 5 | 0***0 | Washer | |
| 6 | 0***0 | Locknut | |
| 7 | 2***6 | Sealing sheet | |
| 8 | 0***1 | Detent edged washer | |
| 9 | 0***0 | Hex head bolt | |
| 10 | 0***0 | Hex head bolt | |
| 11 | 2***0 | Sealing sheet top right | |
| 12 | 2***0 | Cable guide sleeve | |
| 13 | 2***1 | Sealing sheet top lh. | |
| 14 | 0***0 | Sealing plug | |
| 15 | 2***1 | Sheet bottom | |
| 16 | 2***2 | Sealing plate left | |
| 17 | 0***0 | Edge protection-Id.-no.= 1m | |
| 18 | 2***0 | Extraction hose air filter | |
| 19 | 0***0 | Hex head bolt | |
| 20 | 0***1 | Detent edged washer | |
| 21 | 0***1 | Washer | |
| 22 | 2***2 | Cover clean air | |
| 23 | 2***2 | Hydraulic tank support | |
| 29 | 0***0 | Washer | |
| 30 | 0***1 | Detent edged washer | |
| 31 | 0***0 | Hex head bolt | |
| 32 | 0***0 | Hex head bolt | |
| 33 | 0***0 | Locknut | |
| 34 | 2***0 | Air filter | |
| 35 | 2***2 | Seal bottom lh | |
| 36 | 2***2 | Locking plate | |
| 37 | 2***0 | Hose support exhaust | |
| 38 | 0***1 | Detent edged washer | |
| 39 | 0***0 | Hex head bolt | |
| 40 | 2***0 | Sealing profile sealing plate | |
| 41 | 2***0 | Sealing profile bottom | |
| 42 | 2***0 | Sealing profile | |
| 43 | 2***0 | Edge protection | |
| 44 | 2***0 | Sealing profile | |
| 45 | 2***0 | Edge protection | |
| 46 | 2***0 | Edge protection | |
| 47 | 2***0 | Filter element-Air filter | |
| 48 | 2***0 | Safety filter-Air filter | |
| 49 | 2***0 | Hose clamp | |
| 50 | 9***0 | Hex blind rivet nut | |
| 51 | 0***0 | Hex head bolt | |
| 52 | 2***0 | Intake air manifold |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
