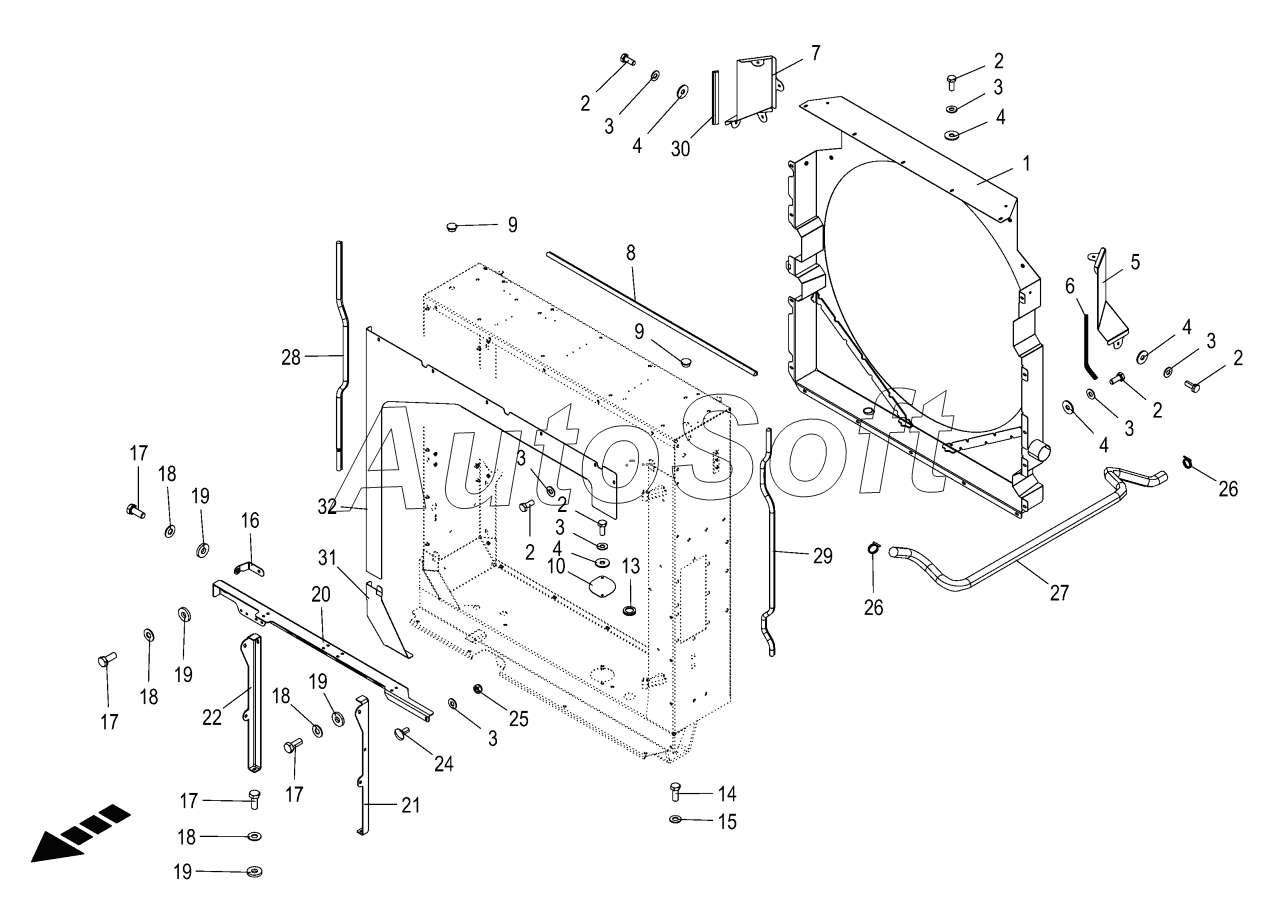

Каталог запасных частей к технике: KRONE BIG-X-630 (2017). Mounting parts - cooler housing
1
2
2
2
2
2
2
3
3
3
3
3
3
3
5
5
5
5
5
6
7
7
8
9
9
10
13
14
15
16
17
17
17
17
18
18
18
18
19
19
19
19
20
21
22
24
25
26
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 202219161 | 2***1 | Sealing plate charge air cooler left | |
| 1 | 2***6 | Air guide | |
| 2 | 0***0 | Hex head bolt | |
| 3 | 0***1 | Detent edged washer | |
| 5 | 0***0 | Washer | |
| 6 | 2***0 | Sealing profile | |
| 7 | 2***1 | Sealing plate charge air cooler right | |
| 8 | 2***0 | Sealing profile top | |
| 9 | 2***0 | Sealing plug | |
| 10 | 2***0 | Cap | |
| 13 | 2***0 | Cable guide sleeve | |
| 14 | 0***0 | Hex head bolt | |
| 15 | 0***1 | Detent edged washer | |
| 16 | 2***3 | Mounting angle | |
| 17 | 0***0 | Hex head bolt | |
| 18 | 0***1 | Detent edged washer | |
| 19 | 0***1 | Washer | |
| 20 | 2***5 | Rotor mounting | |
| 21 | 2***4 | Strip left | |
| 22 | 2***3 | Strip right | |
| 24 | 0***2 | Coach bolt | |
| 25 | 0***0 | Locknut | |
| 26 | 2***0 | Hose clamp | |
| 27 | 2***1 | Hose | |
| 28 | 2***0 | Sealing profile right | |
| 29 | 2***0 | Sealing profile left | |
| 30 | 2***0 | Sealing profile | |
| 31 | 2***0 | Sealing plate below | |
| 32 | 2***0 | Sealing Plate Cooler |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
