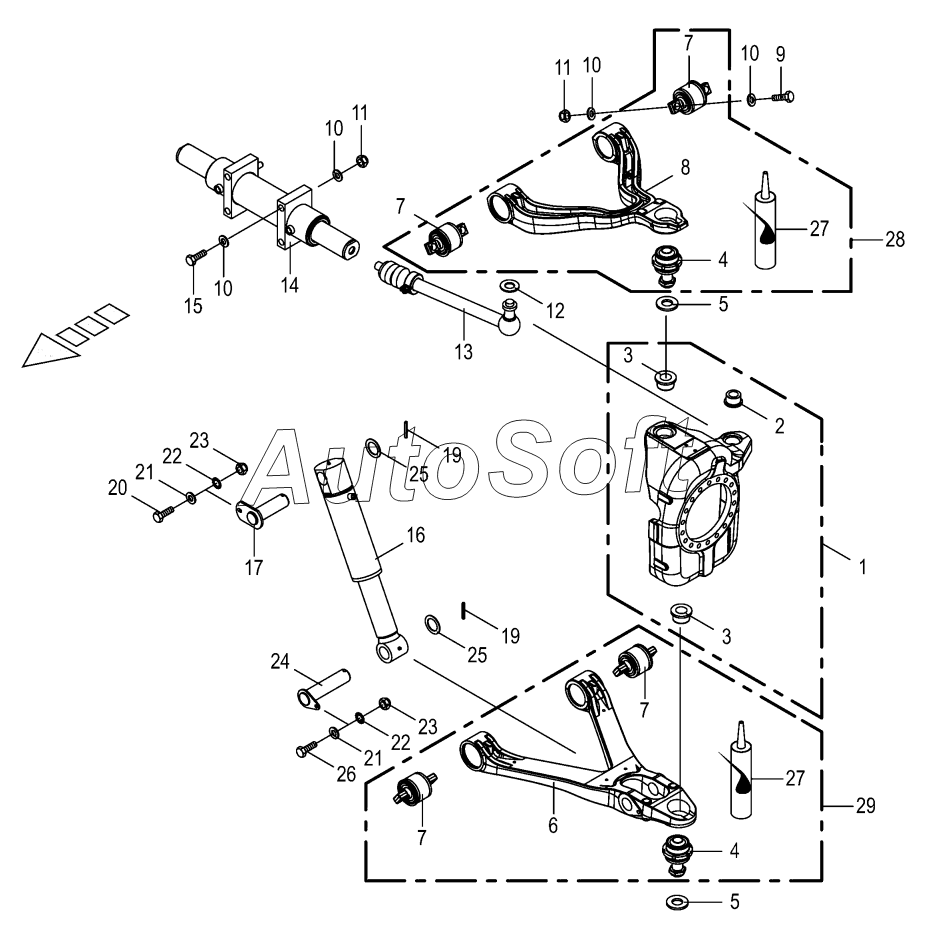

Каталог запасных частей к технике: KRONE BIG-X-630 (2017). Steering axle
1
2
3
3
4
4
5
5
6
7
7
7
7
8
9
10
10
10
10
11
11
12
13
14
15
16
17
19
19
20
21
21
22
22
23
23
24
25
25
26
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 202215812 | 2***2 | Steering knuckle right assembl w bushing | |
| 270154830 | 2***0 | Gasket set | |
| 270154850 | 2***0 | Gasket set | |
| 900001190 | 9***0 | Bearing bush | |
| 900028510 | 9***0 | Disc | |
| 1 | 2***2 | Steering knuckle left w bushing assembl. | |
| 2 | 2***1 | Bushing-track rod | |
| 3 | 2***1 | Bushing | |
| 4 | 2***0 | Ball joint | |
| 5 | 2***1 | Washer | |
| 6 | 2***1 | Track control arm bottom | |
| 7 | 9***0 | Bearing | |
| 8 | 2***2 | Track control arm top | |
| 9 | 0***2 | Hex head bolt | |
| 10 | 0***1 | Washer | |
| 11 | 0***2 | Locknut | |
| 12 | 2***1 | Washer | |
| 13 | 2***1 | gauge tie bar | |
| 14 | 2***2 | Steering cylinder | |
| 15 | 9***0 | Scew | |
| 16 | 2***2 | Hydr. cylindre | |
| 17 | 2***3 | Bolt | |
| 19 | 0***2 | Roll pin | |
| 20 | 0***0 | Hex head bolt | |
| 21 | 0***1 | Washer | |
| 22 | 0***1 | Detent edged washer | |
| 23 | 0***0 | Locknut | |
| 24 | 2***1 | Pin | |
| 25 | 2***1 | End plate | |
| 26 | 0***0 | Hex head bolt | |
| 27 | 0***0 | Screw locking-high-strength | |
| 28 | 2***0 | Control arm | |
| 29 | 2***0 | Control arm |
