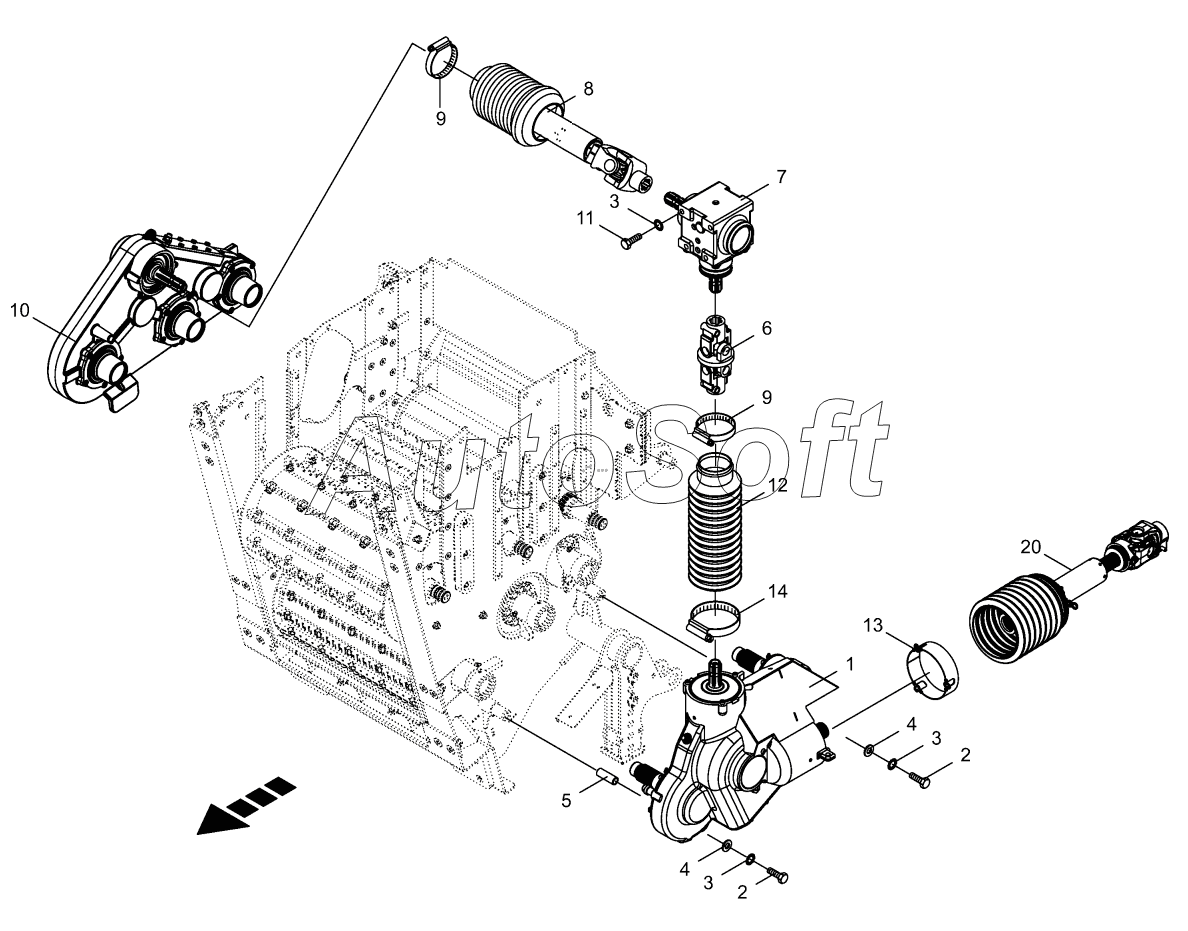

Каталог запасных частей к технике: KRONE BIG-X-630 (2017). Drive - feed rollers
1
2
2
3
3
3
4
4
5
6
7
8
9
9
10
11
12
13
14
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Lower roller gearbox assembl. | |
| 2 | 0***1 | Hex head bolt | |
| 3 | 0***1 | Detent edged washer | |
| 4 | 0***1 | Washer | |
| 5 | 2***0 | Tube | |
| 6 | 0***0 | Double universal joint | |
| 7 | 2***1 | Angle gear | |
| 8 | 2***2 | Universal shaft | |
| 9 | 0***0 | Tube clip | |
| 10 | 2***0 | Roller gearbox top assembl. | |
| 11 | 0***1 | Hex head bolt | |
| 12 | 2***0 | Bellows | |
| 13 | 2***0 | Retaining ring | |
| 14 | 9***0 | Worm drive clamp A 110-130/ 9-2 | |
| 20 | 2***0 | Univ. shaft cpl. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
