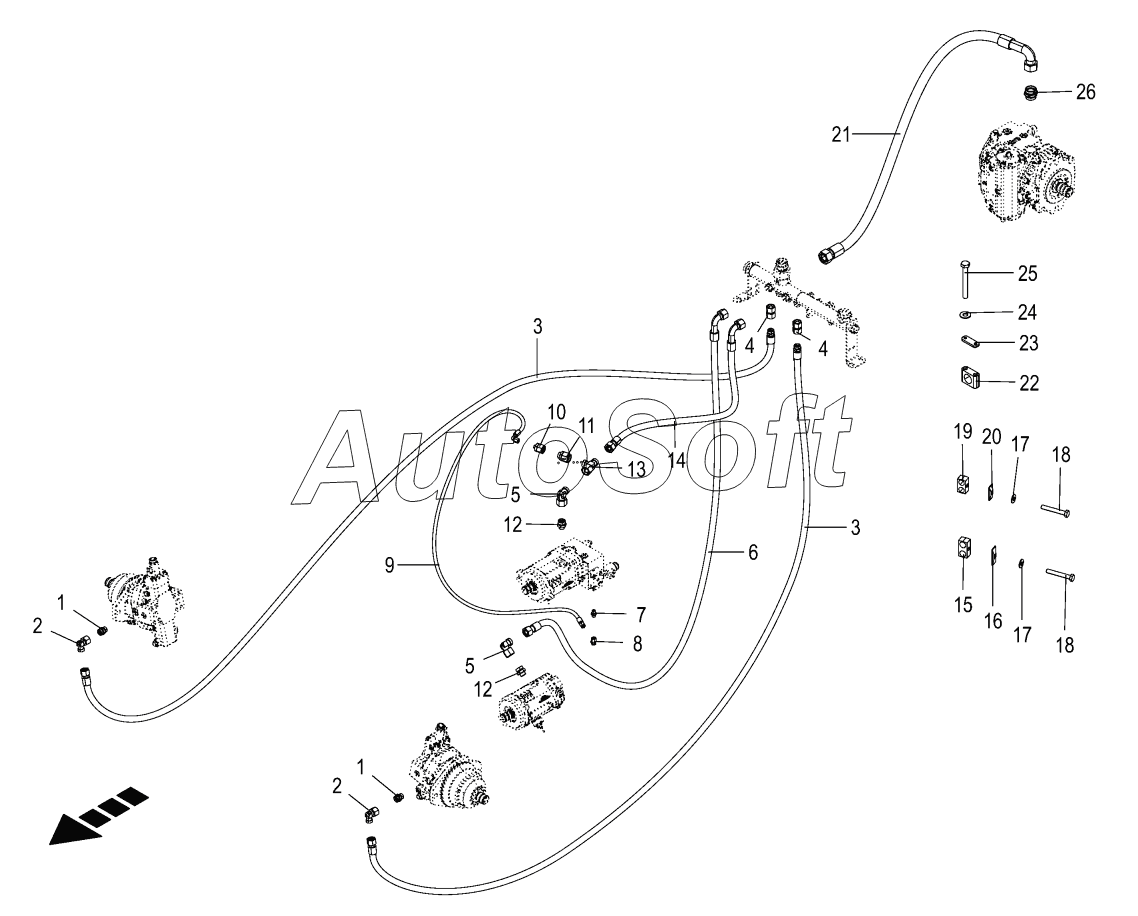

Каталог запасных частей к технике: KRONE BIG-X-630 (2017). Return lines - two-wheel drive
1
1
2
2
3
3
4
4
5
5
6
7
8
9
10
11
12
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Screw-in support | |
| 2 | 0***0 | Angle lug | |
| 3 | 2***0 | Hyd. hose | |
| 4 | 0***0 | Double nipple | |
| 5 | 0***0 | Lug | |
| 6 | 2***0 | Hydraulic hose | |
| 7 | 0***0 | Male connector | |
| 8 | 0***0 | Angle lug | |
| 9 | 2***0 | Hyd. hose | |
| 10 | 0***0 | Reducer fitting | |
| 11 | 9***0 | Reducer fitting | |
| 12 | 9***0 | Male connector | |
| 13 | 9***0 | Adjustable L connection | |
| 14 | 2***0 | Hydraulic hose | |
| 15 | 2***0 | Pipe clamp | |
| 16 | 2***0 | Cover plate | |
| 17 | 0***1 | Detent edged washer | |
| 18 | 0***1 | Hex head bolt | |
| 19 | 2***0 | Pair of pipe clamps | |
| 20 | 0***0 | Cover plate | |
| 21 | 2***0 | Hyd. hose | |
| 22 | 2***0 | Pipe clamp | |
| 23 | 0***1 | Cover plate | |
| 24 | 0***1 | Detent edged washer | |
| 25 | 0***0 | Hex head bolt | |
| 26 | 9***0 | Screw-in support |
