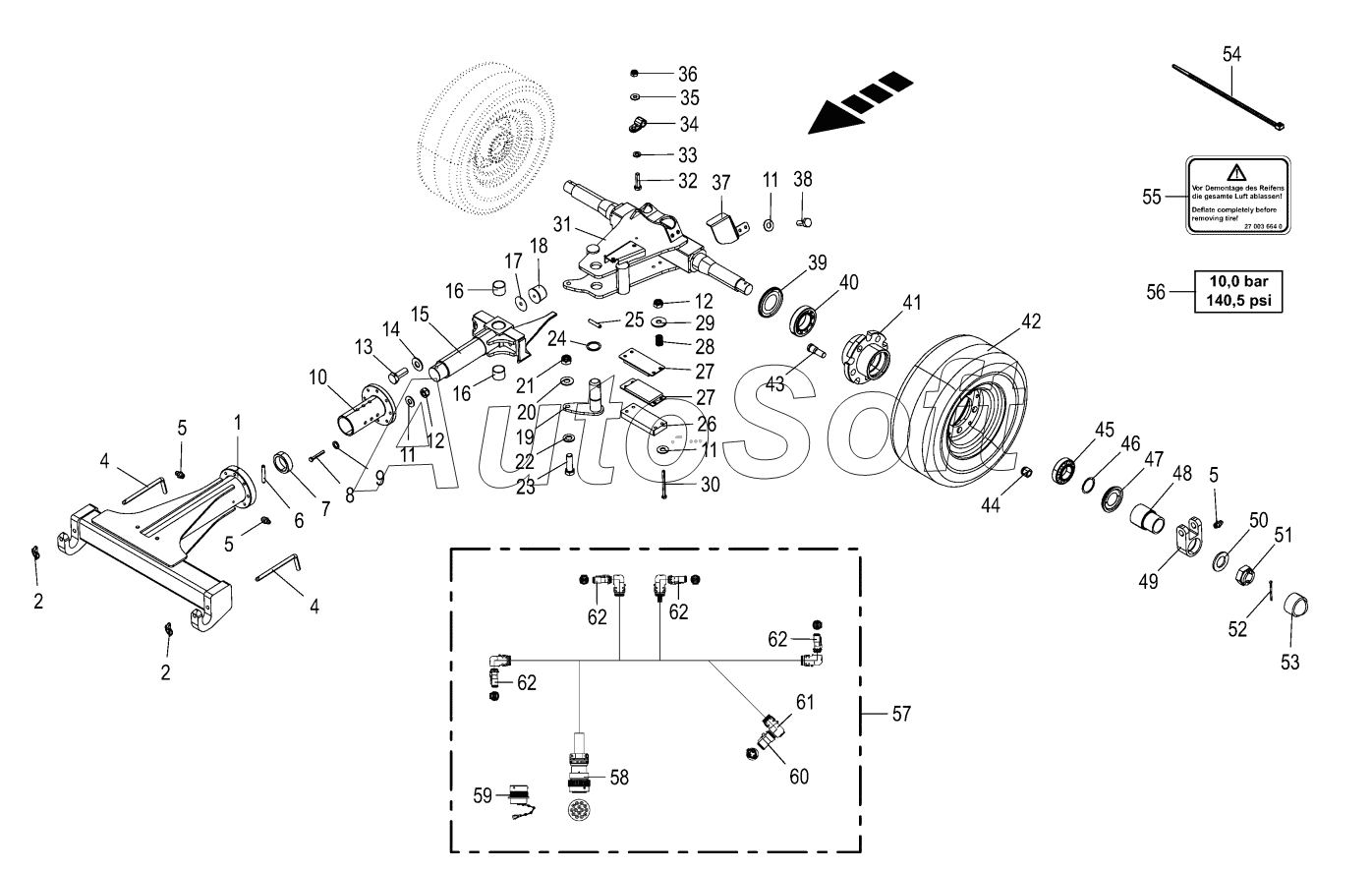

Каталог запасных частей к технике: KRONE BIG-X-630 (2017). Additional axis
1
2
2
4
4
5
5
5
6
7
8
9
10
11
11
12
12
13
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
62
62
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270036040 | 2***0 | Rim | |
| 270036050 | 2***0 | Tyre | |
| 900021650 | 9***0 | Bolt | |
| 1 | 2***1 | Additional axle front wide | |
| 2 | 0***1 | Linch pin | |
| 4 | 2***0 | Pin | |
| 5 | 0***0 | Grease niple | |
| 6 | 0***2 | Roll pin | |
| 7 | 2***0 | Limit stop | |
| 8 | 0***0 | Hex head bolt | |
| 9 | 0***0 | Detent edged washer | |
| 10 | 2***1 | Connection piece | |
| 11 | 0***1 | Detent edged washer | |
| 12 | 0***0 | Locknut | |
| 13 | 0***0 | Hex head bolt | |
| 14 | 0***1 | Detent edged washer | |
| 15 | 2***1 | O-hitch | |
| 16 | 0***0 | Bearing bush | |
| 17 | 2***0 | Washer | |
| 18 | 2***0 | Rubber pad | |
| 19 | 2***0 | Bolt with anti-twist lock | |
| 20 | 0***1 | Detent edged washer | |
| 21 | 0***0 | Locknut | |
| 22 | 0***1 | Washer | |
| 23 | 0***0 | Hex head bolt | |
| 24 | 0***0 | Shim ring | |
| 24 | 0***1 | Shim ring | |
| 25 | 0***2 | Roll pin | |
| 26 | 2***0 | Plate | |
| 27 | 2***0 | Brake lining | |
| 28 | 0***0 | Pressure spring | |
| 29 | 0***0 | Washer | |
| 30 | 0***2 | Hex head bolt | |
| 31 | 2***1 | Additional axis-back | |
| 32 | 0***1 | Hex head bolt | |
| 33 | 0***1 | Washer | |
| 34 | 2***0 | Corr. hose clamp | |
| 35 | 0***1 | Detent edged washer | |
| 36 | 0***1 | Locknut | |
| 37 | 2***1 | Cover plate | |
| 38 | 0***0 | Hex head bolt | |
| 39 | 9***0 | Nilos-ring | |
| 40 | 0***0 | Taper roller bearing | |
| 41 | 2***1 | Wheel hub 180 | |
| 42 | 2***0 | Wheel-cpl. | |
| 43 | 0***0 | Hose | |
| 44 | 0***0 | Nut | |
| 45 | 0***0 | Taper roller bearing | |
| 46 | 0***0 | Shim ring | |
| 47 | 9***0 | Nilos-ring | |
| 48 | 2***0 | Spacer bushing | |
| 49 | 2***1 | Cylinder mounting | |
| 50 | 0***1 | Washer | |
| 51 | 0***1 | Castellated nut | |
| 52 | 0***1 | Cotter pin | |
| 53 | 0***0 | Hex. protective cap | |
| 54 | 0***1 | Cable band | |
| 55 | 2***0 | Tag | |
| 56 | 2***0 | Tag | |
| 57 | 2***1 | Cable harness additional axle | |
| 58 | 2***1 | Plug 14-p Bu HD30 KPL | |
| 59 | 0***0 | Blind-plug | |
| 60 | 2***1 | Conn. 3-p socket DT cpl. | |
| 61 | 2***0 | Plug transfer | |
| 62 | 2***1 | Con. 2-p socket DT cpl. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
