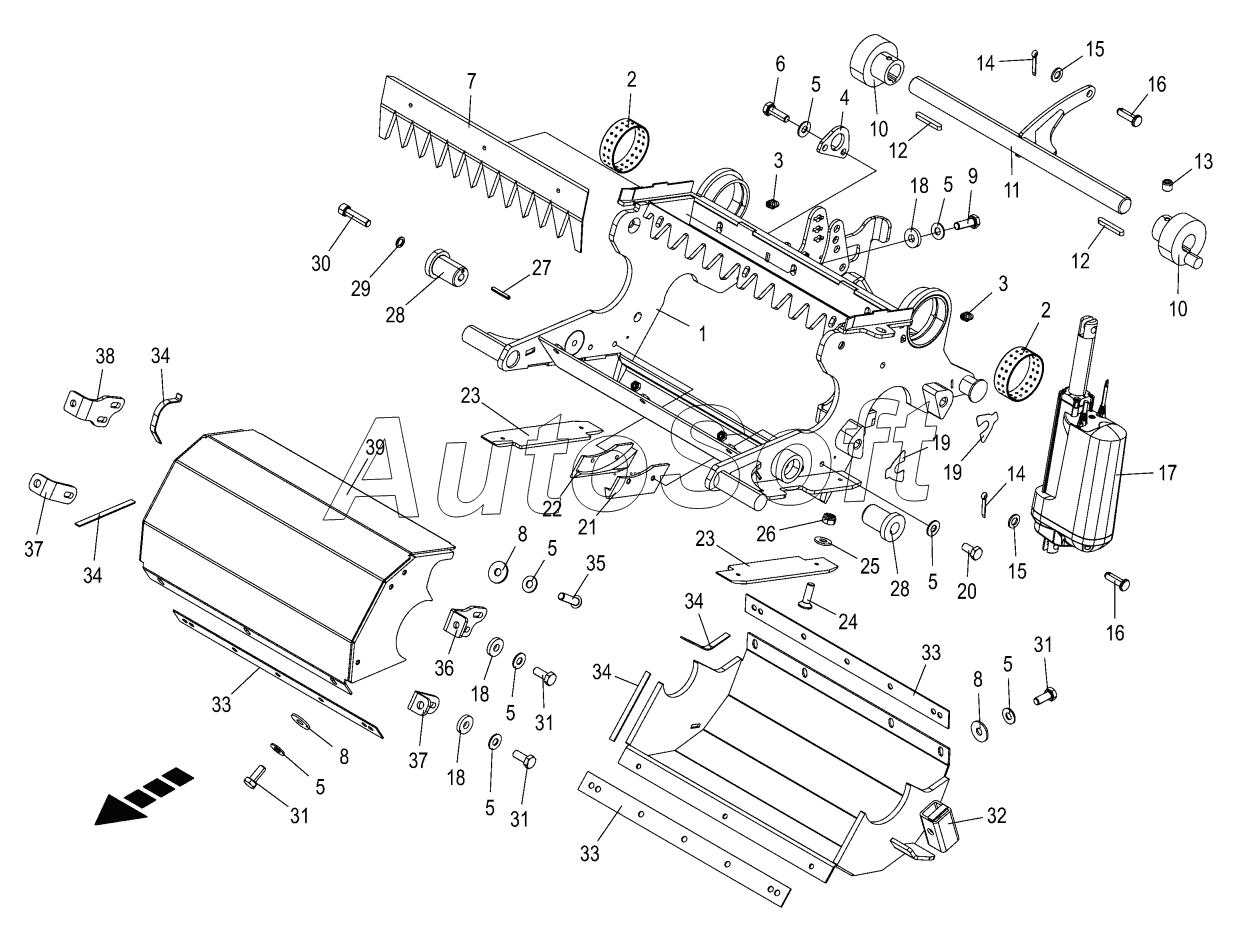

Каталог запасных частей к технике: KRONE BIG-X-630 (2017). Cracker housing - mounting parts - disc corn conditioner
1
2
2
3
3
4
5
5
5
5
5
5
5
5
6
7
8
8
8
9
10
10
11
12
12
13
14
14
15
15
16
16
17
18
18
18
19
19
20
21
22
23
23
24
25
26
27
28
28
29
30
31
31
31
31
32
33
33
33
34
34
34
34
35
36
37
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Housing | |
| 2 | 9***0 | Bearing bushing | |
| 3 | 0***0 | Grease niple | |
| 4 | 2***0 | Shaft bearing | |
| 5 | 0***1 | Detent edged washer | |
| 6 | 0***0 | Hex head bolt | |
| 7 | 2***0 | Baffle | |
| 8 | 0***0 | Washer | |
| 9 | 0***0 | Hex head bolt | |
| 10 | 2***1 | Excenter | |
| 11 | 2***0 | Adjustment | |
| 12 | 0***1 | Fit-in key | |
| 13 | 0***1 | Threaded pin | |
| 14 | 0***1 | Cotter pin | |
| 15 | 0***1 | Washer | |
| 16 | 0***1 | Pin | |
| 17 | 2***1 | Linear motor | |
| 18 | 0***0 | Washer | |
| 19 | 2***0 | Spacer plate | |
| 20 | 0***0 | Hex head bolt | |
| 21 | 2***0 | Key left | |
| 22 | 2***0 | Key right | |
| 23 | 2***0 | Slide rail | |
| 24 | 0***2 | Countersunkscrew | |
| 25 | 0***1 | Detent edged washer | |
| 26 | 0***1 | Locknut | |
| 27 | 0***2 | Roll pin | |
| 28 | 2***1 | Arbor | |
| 29 | 0***0 | Detent edged washer | |
| 30 | 0***1 | Allen screw | |
| 31 | 0***0 | Hex head bolt | |
| 32 | 2***0 | Roller shell rear soud. | |
| 33 | 2***0 | Gasket | |
| 34 | 0***0 | Sealing strip-Id.-no.= 1m | |
| 35 | 9***0 | Fillister head screw | |
| 36 | 2***0 | Stop angle on the top left | |
| 37 | 2***1 | Stop angle bottom right | |
| 38 | 2***0 | Stop angle on the top right | |
| 39 | 2***0 | Roller basin |
