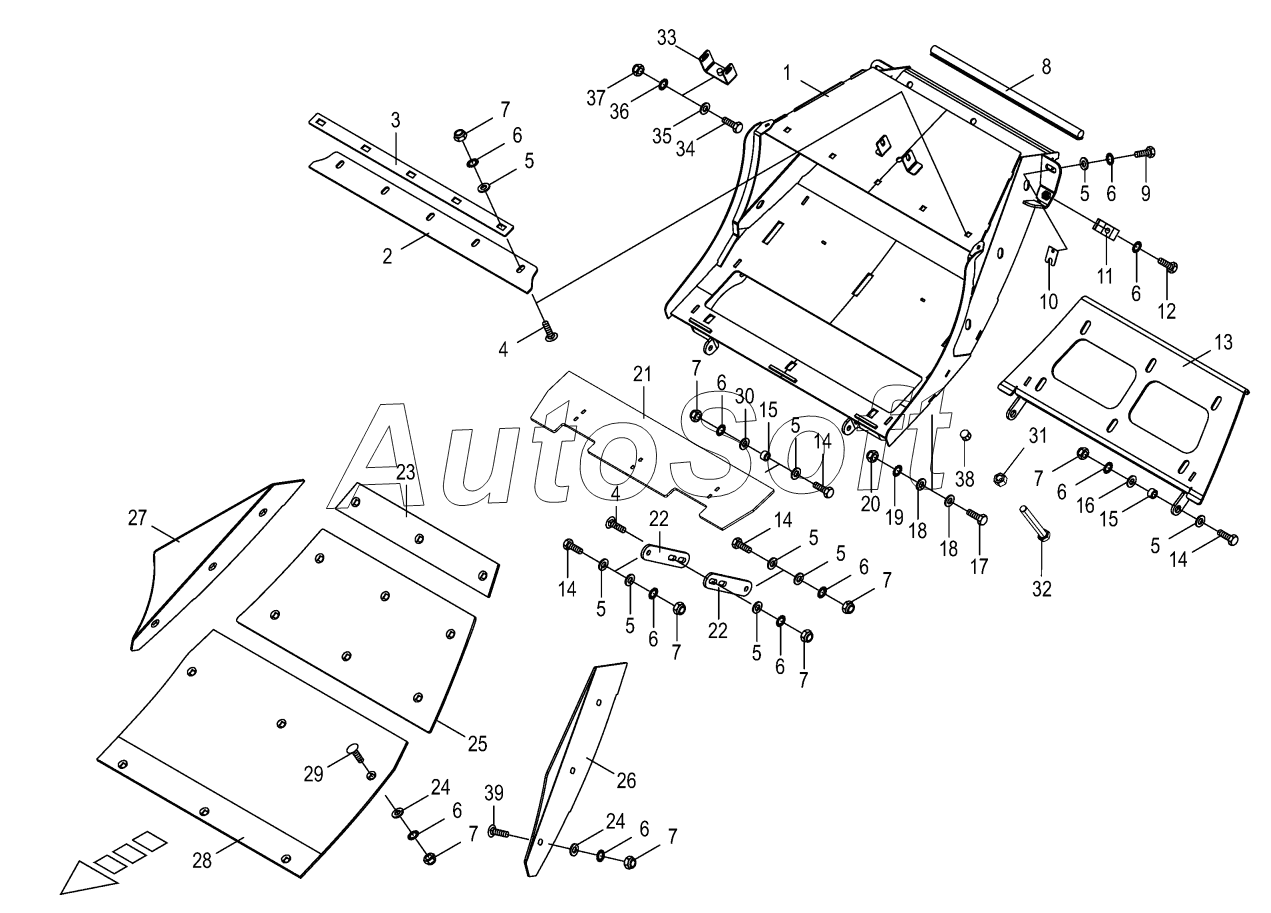

Каталог запасных частей к технике: KRONE BIG-X-630 (2017). Transfer channel
1
2
3
4
4
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
8
9
10
11
12
13
14
14
14
14
15
15
16
17
18
18
19
20
21
22
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 202253210 | 2***0 | Wear plate front HD | |
| 202254160 | 2***0 | Wear plate cover HD | |
| 202254220 | 2***0 | Wear plate top HD | |
| 1 | 2***5 | Transfer channel | |
| 2 | 2***2 | Gasket | |
| 3 | 2***1 | Clamping strap | |
| 4 | 0***1 | Coach bolt | |
| 5 | 9***0 | Washer | |
| 6 | 0***1 | Detent edged washer | |
| 7 | 0***0 | Locknut | |
| 8 | 0***1 | Rubber profile-Id.-no.= 1m | |
| 9 | 0***0 | Hex head bolt | |
| 10 | 2***2 | Distance plate top | |
| 11 | 2***2 | Clamping piece | |
| 12 | 0***0 | Hex head bolt | |
| 13 | 2***3 | Cover | |
| 14 | 0***0 | Hex head bolt | |
| 15 | 0***0 | Spacer tube | |
| 16 | 0***1 | Washer | |
| 17 | 0***0 | Hex head bolt | |
| 18 | 0***0 | Washer | |
| 19 | 0***1 | Detent edged washer | |
| 20 | 0***0 | Locknut | |
| 21 | 2***6 | Flap front | |
| 22 | 2***3 | Connecting bar | |
| 23 | 2***0 | Lock top | |
| 24 | 0***0 | Washer | |
| 25 | 2***0 | Locking cover | |
| 26 | 2***0 | Wearing plate | |
| 27 | 2***0 | Wearing plate RH | |
| 28 | 2***0 | Wear plate | |
| 29 | 9***0 | Countersunk screw square | |
| 30 | 0***0 | Washer | |
| 31 | 0***1 | Hex nut | |
| 32 | 9***0 | Hexagonal head screw | |
| 33 | 2***0 | Locking | |
| 34 | 0***0 | Hex head bolt | |
| 35 | 0***0 | Washer | |
| 36 | 0***1 | Detent edged washer | |
| 37 | 0***0 | Locknut | |
| 38 | 2***0 | Screw cap | |
| 39 | 0***3 | Countersunkscrew |
