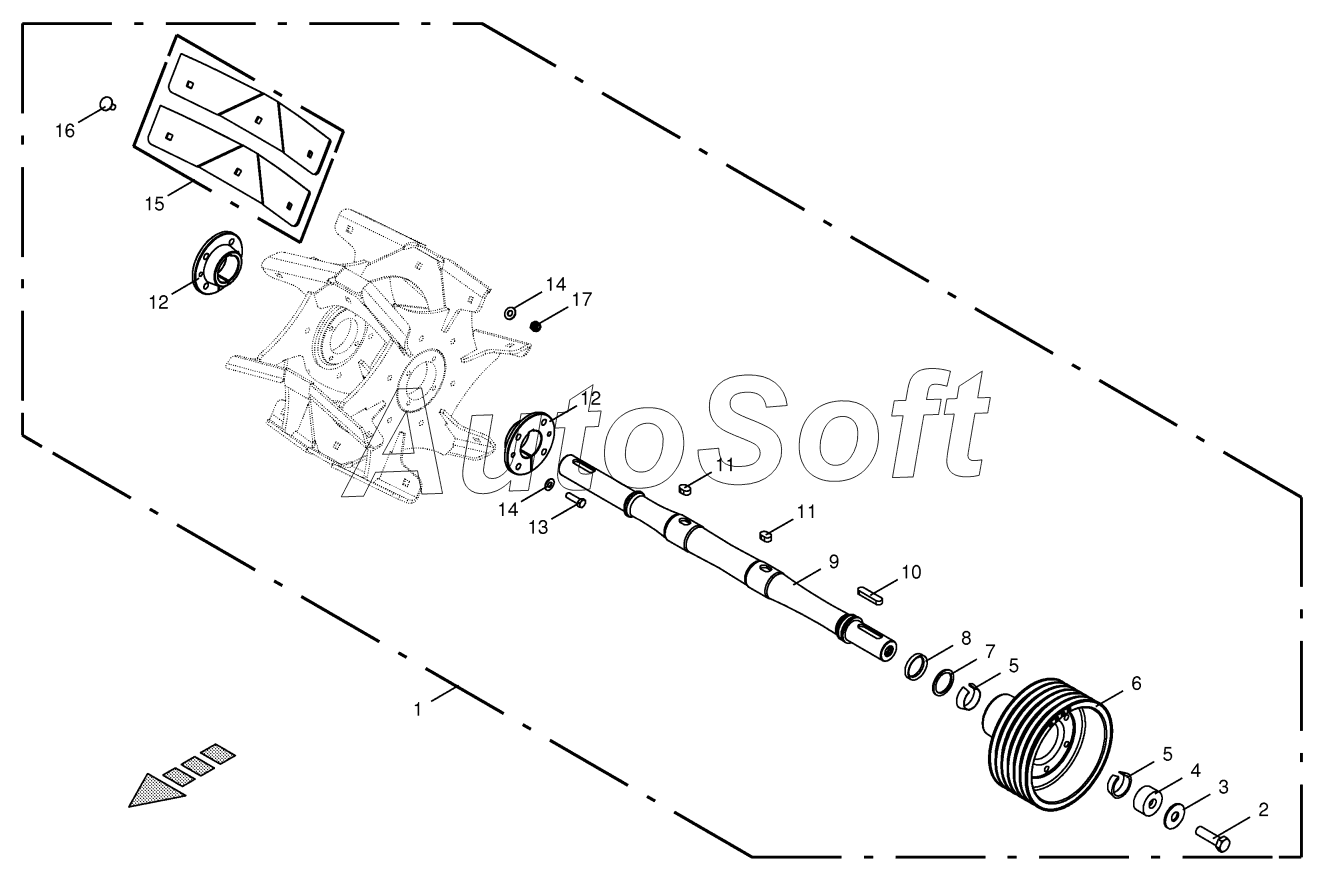

Каталог запасных частей к технике: KRONE BIG-X-630 (2017). Rotor
1
2
3
4
5
5
6
7
8
9
10
11
11
12
12
13
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Rotor with pulley balanced assembled | |
| 1 | 2***1 | Rotor with pulley HD balanced assem. | |
| 2 | 0***0 | Hex head bolt-left-hand thread | |
| 3 | 0***0 | Washer | |
| 4 | 2***1 | Cap | |
| 5 | 2***1 | Clamping ring | |
| 6 | 2***2 | Belt pulley | |
| 7 | 0***3 | Supporting disc | |
| 8 | 2***1 | Thrust ring | |
| 9 | 2***3 | Shaft | |
| 10 | 0***0 | Fit-in key | |
| 11 | 9***0 | Fit-in key | |
| 12 | 2***1 | Clamping ring inside | |
| 13 | 0***0 | Hex head bolt | |
| 14 | 0***1 | Detent edged washer | |
| 15 | 2***1 | Throw shovels straight | |
| 16 | 0***1 | Coach bolt | |
| 17 | 0***0 | Locknut |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
