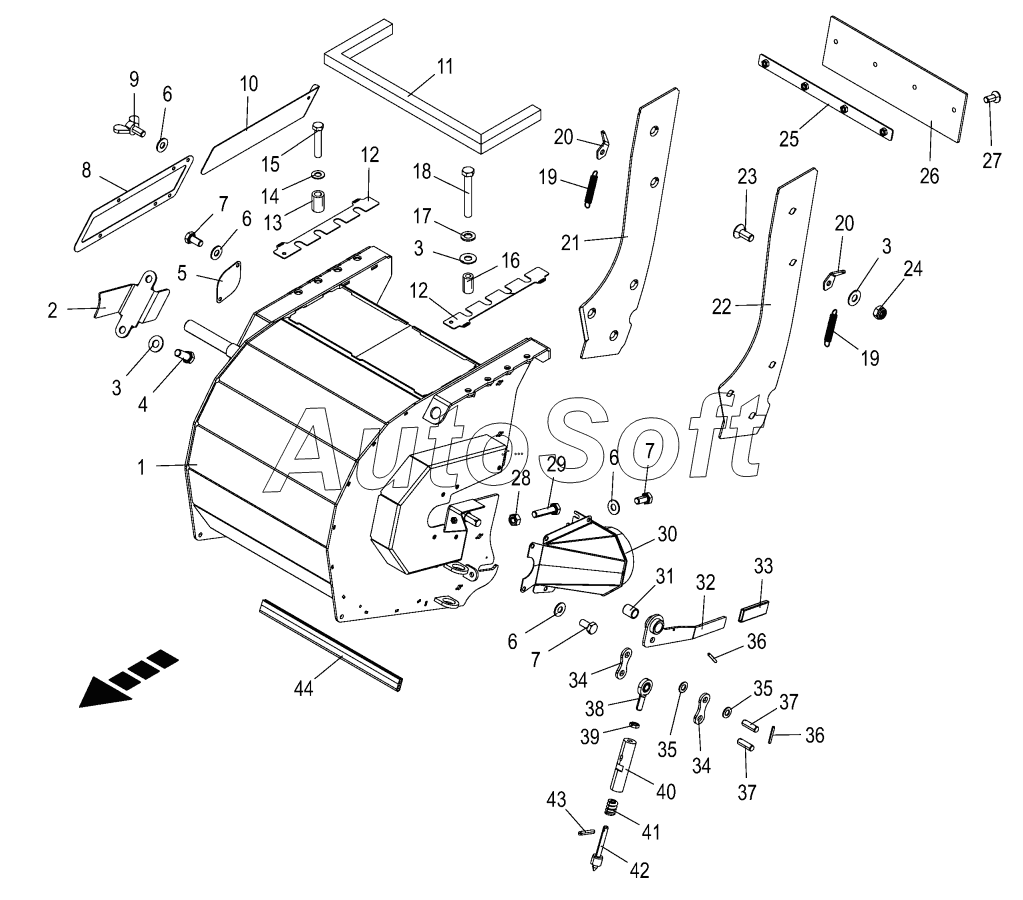

Каталог запасных частей к технике: KRONE BIG-X-630 (2017). Discharge accelerator housinge
1
2
3
3
3
4
5
6
6
6
6
7
7
7
8
9
10
11
12
12
13
14
15
17
18
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
35
36
36
37
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***6 | Housing | |
| 2 | 2***2 | Strap | |
| 3 | 0***1 | Detent edged washer | |
| 4 | 0***0 | Hex head bolt | |
| 5 | 2***0 | Cover plate | |
| 6 | 0***1 | Detent edged washer | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 2***1 | Cover plate | |
| 9 | 0***0 | Winged screw | |
| 10 | 2***1 | Slider | |
| 11 | 2***0 | Cellular rubber profile | |
| 12 | 2***0 | Rh spacer | |
| 13 | 2***0 | Spacer bushing | |
| 14 | 0***1 | Detent edged washer | |
| 15 | 0***1 | Heх head bolt | |
| 17 | 0***1 | Washer | |
| 18 | 0***0 | Hex head bolt | |
| 19 | 0***1 | Tension spring | |
| 20 | 2***0 | Spring support | |
| 21 | 2***2 | Wearing plate RH | |
| 22 | 2***2 | Wearing plate | |
| 23 | 0***1 | Countersunkscrew | |
| 24 | 0***0 | Locknut | |
| 25 | 2***0 | Mounting plate | |
| 26 | 2***2 | Scraper wear plate | |
| 27 | 0***3 | Countersunkscrew | |
| 28 | 0***0 | Hex nut | |
| 29 | 0***0 | Hex head bolt | |
| 30 | 2***3 | Connection | |
| 31 | 9***0 | Bearing bushing | |
| 32 | 2***3 | Lever | |
| 33 | 2***0 | Hand grip | |
| 34 | 2***0 | Lever plate | |
| 35 | 0***2 | Washer | |
| 36 | 0***2 | Roll pin | |
| 37 | 2***0 | bolt | |
| 38 | 9***0 | Joint head | |
| 39 | 0***1 | Hex nut | |
| 40 | 2***2 | Pipe locking | |
| 41 | 0***4 | Pressure spring | |
| 42 | 2***1 | Bolt locking | |
| 43 | 0***0 | Cyl. pin | |
| 44 | 2***0 | Rubber profile-Id.-no.= 1m |
