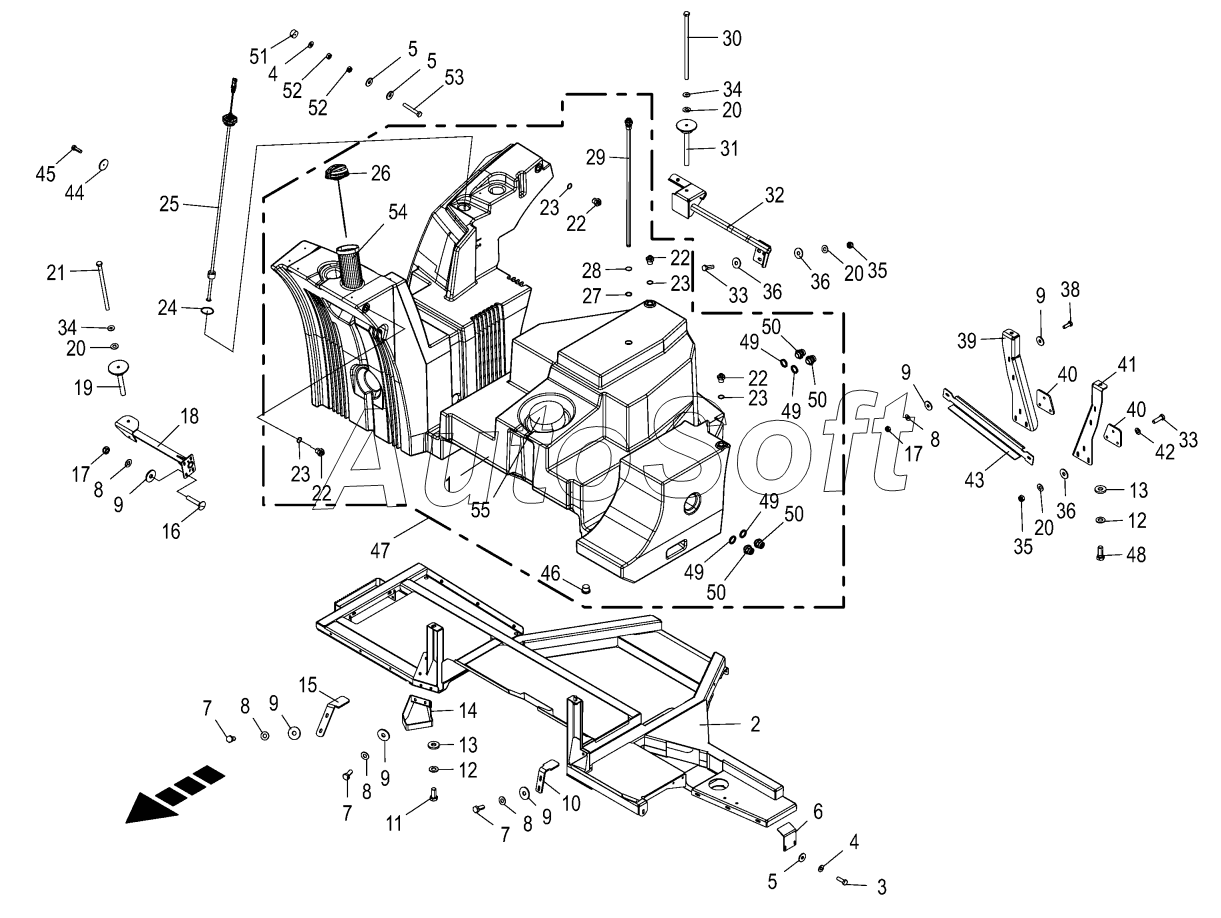

Каталог запасных частей к технике: KRONE BIG-X-630 (2017). Diesel fuel tank
45
30
31
32
33
33
34
34
35
35
36
36
36
38
39
40
40
41
42
43
44
29
46
47
48
49
49
49
49
50
50
50
50
51
52
52
53
54
55
15
2
3
4
4
5
5
5
6
7
7
7
8
8
8
8
8
9
9
9
9
9
9
10
11
12
12
13
13
14
1
16
17
17
18
19
20
20
20
20
21
22
22
22
22
23
23
23
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270164660 | 2***0 | Sieve | |
| 270164670 | 2***0 | Sleeve | |
| 270164700 | 2***0 | Rubber seal | |
| 1 | 2***2 | Diesel tank plast. | |
| 2 | 2***4 | Back beam frame Diesel tank welded | |
| 3 | 0***0 | Hex head bolt | |
| 4 | 0***1 | Detent edged washer | |
| 5 | 0***0 | Washer | |
| 6 | 2***1 | Crop guard | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 0***1 | Detent edged washer | |
| 9 | 0***0 | Washer | |
| 10 | 2***1 | Holding-down device front Ih | |
| 11 | 0***0 | Hex head bolt | |
| 12 | 0***1 | Detent edged washer | |
| 13 | 0***0 | Washer | |
| 14 | 2***0 | Step | |
| 15 | 2***2 | Holding-down device, front right | |
| 16 | 0***1 | Coach bolt | |
| 17 | 0***0 | Locknut | |
| 18 | 2***0 | Tank holder front, right | |
| 19 | 2***1 | Spacer short | |
| 20 | 0***1 | Detent edged washer | |
| 21 | 0***0 | Hex head bolt | |
| 22 | 2***0 | Screw-in support diesel tank hexagon | |
| 23 | 9***0 | O-ring | |
| 24 | 9***0 | O-ring | |
| 25 | 2***0 | Fil. level sens, diesel | |
| 26 | 2***1 | Tank cover | |
| 27 | 0***0 | O-ring | |
| 28 | 0***0 | O-ring | |
| 29 | 2***4 | Hyd. line | |
| 30 | 9***0 | Hexbolt | |
| 31 | 2***1 | Spacer | |
| 32 | 2***0 | Tank holder rear | |
| 33 | 0***0 | Hex head bolt | |
| 34 | 0***0 | Washer | |
| 35 | 0***0 | Locknut | |
| 36 | 0***0 | Washer | |
| 38 | 0***0 | Hex head bolt | |
| 39 | 2***1 | Back beam holder right | |
| 40 | 2***1 | Stiffening plate | |
| 41 | 2***1 | Back beam holder left | |
| 42 | 0***1 | Washer | |
| 43 | 2***1 | Tank holding-down device rear | |
| 44 | 0***1 | Side light-yellow | |
| 45 | 0***0 | Allen screw | |
| 46 | 9***0 | Locking screw inside hexagon | |
| 47 | 2***1 | Diesel main tank preassembled | |
| 48 | 0***0 | Hex head bolt | |
| 49 | 2***0 | Rubber seal | |
| 50 | 2***0 | Connection | |
| 51 | 2***0 | Rubber buffer | |
| 52 | 0***0 | Hex nut | |
| 53 | 0***0 | Hex head bolt | |
| 54 | 2***0 | Seal | |
| 55 | 2***0 | Maintenance cover |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
