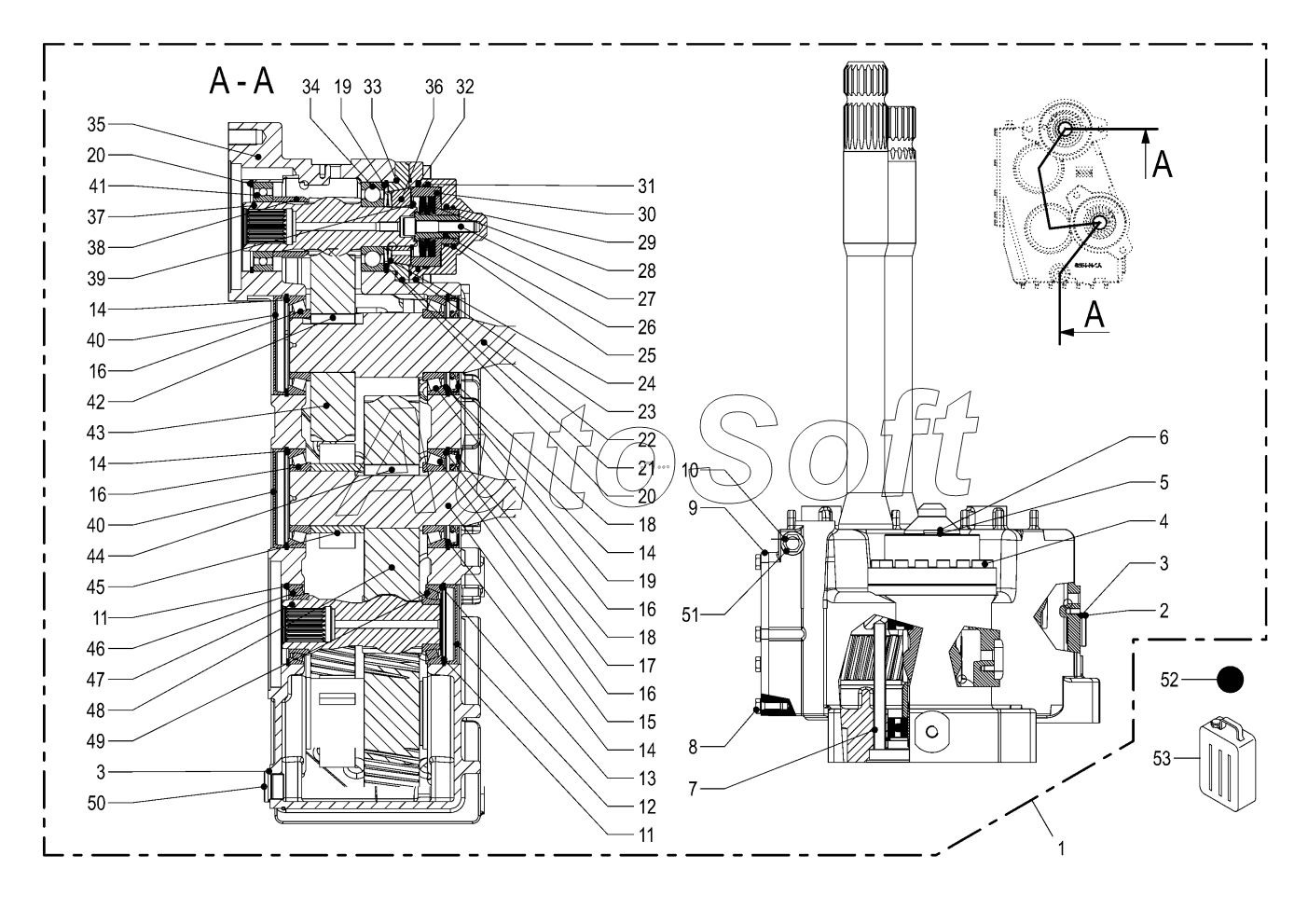

Каталог запасных частей к технике: KRONE BIG-X-630 (2017). Auxiliary gearbox
1
2
3
3
4
5
6
7
8
9
10
11
11
12
13
14
14
14
14
15
16
16
16
16
17
18
18
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Transfer gearbox with brake | |
| 2 | 9***0 | Locking screw hexago. socket | |
| 3 | 0***1 | Gasket ring | |
| 4 | 9***0 | Cylinder screw hexagon socket | |
| 5 | 0***1 | Gasket ring | |
| 6 | 9***0 | Locking screw hexagonal socket | |
| 7 | 2***0 | Tube | |
| 8 | 0***0 | Hex head bolt | |
| 9 | 2***0 | Gearbox housing cover | |
| 10 | 2***0 | Ventilation filter | |
| 11 | 0***0 | Circlip | |
| 12 | 9***0 | Sealing cap | |
| 13 | 9***0 | Shim ring | |
| 13 | 9***0 | Shim ring | |
| 13 | 9***0 | Shim ring | |
| 14 | 0***0 | Circlip | |
| 15 | 2***0 | Profile shaft | |
| 16 | 0***0 | Taper roller bearing | |
| 17 | 0***0 | Shim ring | |
| 17 | 0***0 | Shim ring | |
| 17 | 0***0 | Shim ring | |
| 18 | 0***0 | Radial-shaft sealing ring | |
| 19 | 9***0 | Shim ring | |
| 19 | 9***0 | Shim ring | |
| 19 | 9***0 | Shim ring | |
| 20 | 0***0 | Circlip | |
| 21 | 2***0 | Flange | |
| 22 | 2***0 | Profile shaft | |
| 23 | 2***0 | Cylinder | |
| 24 | 2***0 | Belleville spring | |
| 25 | 9***0 | Turcon seal ring | |
| 26 | 2***0 | Bushing | |
| 27 | 0***0 | Allen screw | |
| 28 | 2***0 | Belleville spring | |
| 29 | 9***0 | Guide ring | |
| 30 | 2***0 | Plunger | |
| 31 | 9***0 | Guide ring | |
| 32 | 9***0 | Turcon seal ring | |
| 33 | 9***0 | O-ring seal | |
| 34 | 9***0 | Grooved ball bearing | |
| 35 | 2***0 | Gearbox housing | |
| 36 | 2***0 | profile ring | |
| 37 | 2***0 | Spur pinion shaft | |
| 38 | 2***0 | Bushing | |
| 39 | 0***0 | Circlip | |
| 40 | 9***0 | Sealing cap | |
| 41 | 9***0 | Grooved ball bearing | |
| 42 | 9***0 | Fit-in key | |
| 43 | 2***0 | Spur gear | |
| 44 | 0***0 | Fit-in key | |
| 45 | 2***0 | Bushing | |
| 46 | 0***0 | Taper roller bearing | |
| 47 | 2***0 | Spur pinion shaft | |
| 48 | 2***0 | Spur gear | |
| 49 | 0***0 | Taper roller bearing | |
| 50 | 9***0 | Locking screw hexago. socket | |
| 51 | 0***0 | Gasket ring | |
| 52 | 2***0 | Oil-Id.-no.= 1ltr | |
| 53 | 2***0 | Oil-Id.-no.= 20ltr |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
