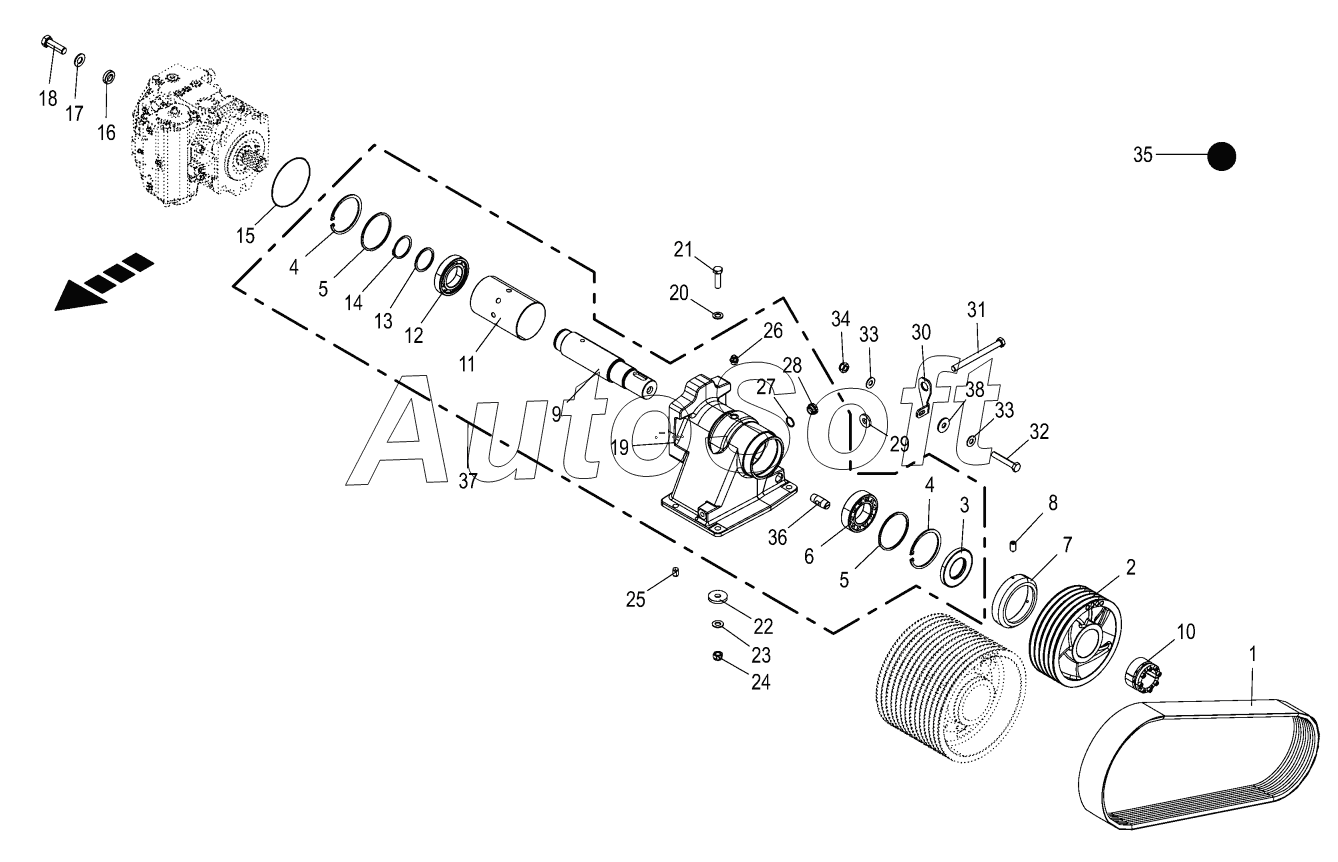

Каталог запасных частей к технике: KRONE BIG-X-630 (2017). Transmission gear
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Kraftband | |
| 2 | 2***0 | V-belt pulley | |
| 3 | 9***0 | Radial-shaft sealing ring | |
| 4 | 0***0 | Circlip | |
| 5 | 9***0 | Support washer | |
| 6 | 0***0 | Pendular roller bearing | |
| 7 | 2***0 | Labyrinth ring | |
| 8 | 0***0 | Threaded pin | |
| 9 | 2***1 | Shaft | |
| 10 | 2***0 | Set of tensioning parts | |
| 11 | 2***0 | Tube | |
| 12 | 9***0 | Grooved ball bearing | |
| 13 | 9***0 | Support washer | |
| 14 | 0***0 | Circlip | |
| 15 | 0***0 | O-ring | |
| 16 | 2***2 | Sleeve | |
| 17 | 0***1 | Detent edged washer | |
| 18 | 0***0 | Heх head bolt | |
| 19 | 2***5 | Interm. gear bloc | |
| 20 | 0***1 | Washer | |
| 21 | 0***1 | Hex head bolt | |
| 22 | 2***0 | Disc | |
| 23 | 0***1 | Detent edged washer | |
| 24 | 0***0 | Locknut | |
| 25 | 9***0 | Clamping sleeve | |
| 26 | 2***0 | Air bleed valve | |
| 27 | 0***1 | Gasket ring | |
| 28 | 2***0 | Oil sight glass | |
| 29 | 0***0 | Washer | |
| 30 | 2***0 | Anti-twist lock sheet | |
| 31 | 9***0 | Hex bolt | |
| 32 | 0***0 | Hex head bolt | |
| 33 | 0***1 | Detent edged washer | |
| 34 | 0***0 | Locknut | |
| 35 | 0***1 | Oil-Id.-no.= 1ltr | |
| 36 | 2***0 | Threaded bolt | |
| 37 | 2***3 | Interm. gear bloc | |
| 38 | 9***0 | Washer |
