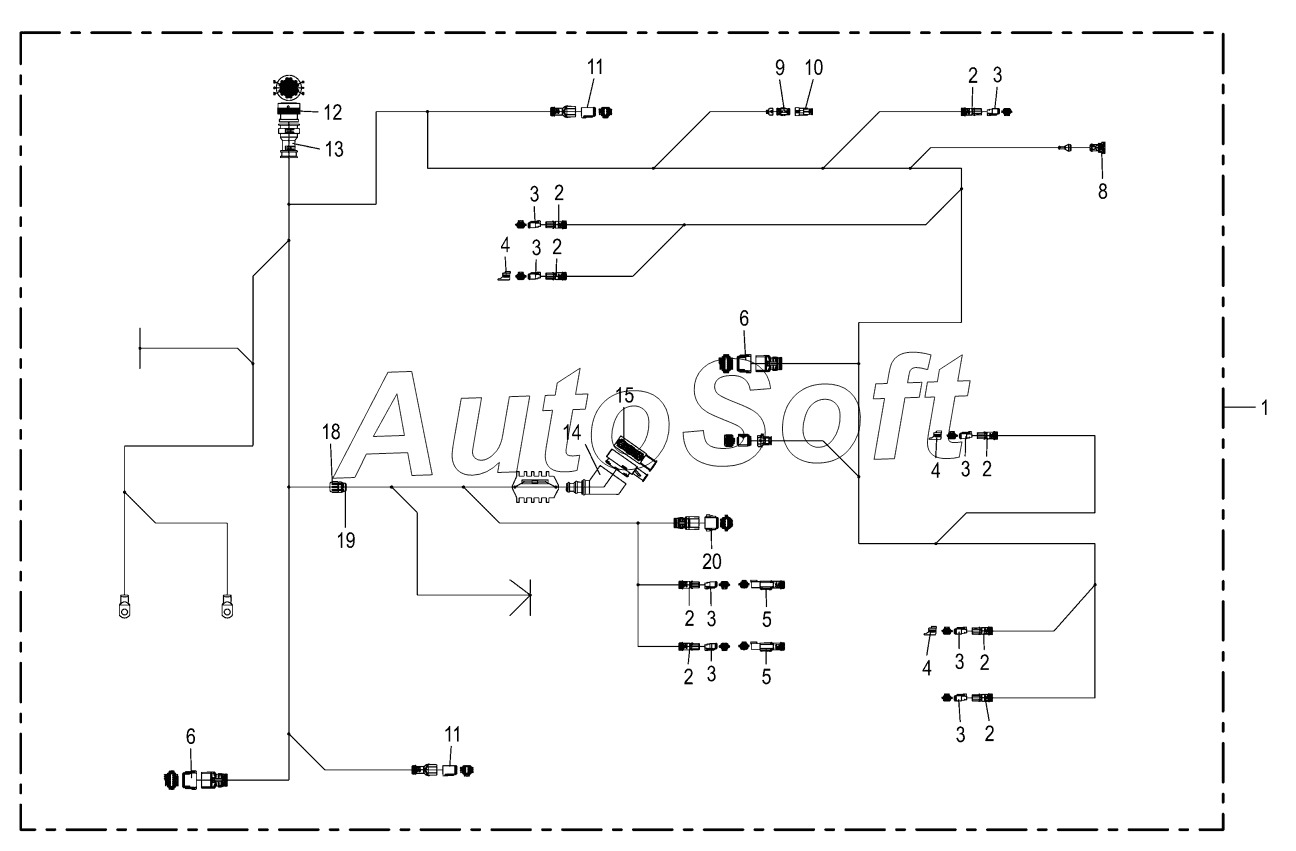

Каталог запасных частей к технике: KRONE BIG-X-580 (2016). Wiring Harness - rear
/200.gif)
1
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
4
4
4
5
5
6
6
8
9
10
11
11
12
13
14
15
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Cable harness rear support | |
| 2 | 0***0 | End cap | |
| 3 | 0***2 | Con. 2-p socket DT cpl. | |
| 4 | 2***0 | Blind Cover 2-p DT | |
| 5 | 2***0 | Terminal resistance | |
| 6 | 2***2 | Con. 12-p socket DT cpl | |
| 8 | 0***0 | Jet-plug-2-pole | |
| 9 | 0***0 | Plug-2-pole | |
| 10 | 0***0 | Coupling socket-2-pole | |
| 11 | 2***1 | Conn. 6-p socket DT cpl. | |
| 12 | 2***1 | Plug 31-pole socket HDP20 cpl. | |
| 13 | 0***0 | End cap | |
| 14 | 0***0 | Protective grommet | |
| 15 | 0***0 | Plug-42-pole | |
| 16 | 2***0 | Add. resistance | |
| 17 | 2***1 | Conn. 4-p socket DT cpl. | |
| 18 | 0***0 | Screw connection | |
| 19 | 2***0 | Locknut | |
| 20 | 2***2 | Con. |
