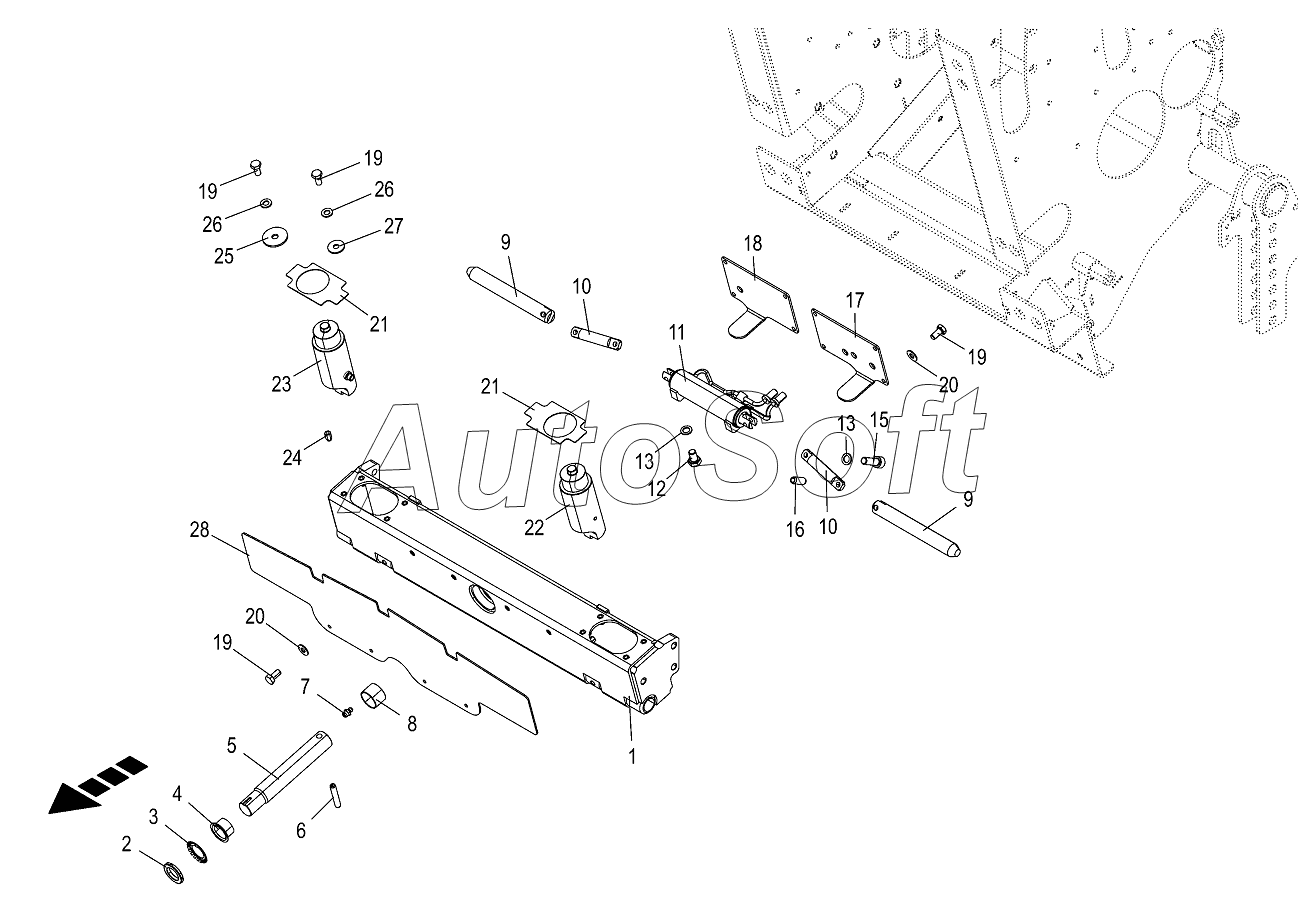

Каталог запасных частей к технике: KRONE BIG-X-630 (2016). Pendulum equalizer
/21.gif)
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
13
15
16
17
18
19
19
19
19
20
20
21
21
22
23
24
25
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270120400 | 2***0 | Sealing set | |
| 270172490 | 2***0 | Gasket set | |
| 270172490 | 2***0 | Gasket set | |
| 1 | 2***0 | Pendulum tube with rivet nuts | |
| 2 | 0***0 | Slotted nut | |
| 3 | 0***0 | Locking plate | |
| 4 | 0***0 | Collar socket | |
| 5 | 2***0 | Bolt | |
| 6 | 0***3 | Roll pin | |
| 7 | 0***0 | Grease niple | |
| 8 | 0***0 | Bearing bush | |
| 9 | 2***0 | Bolt | |
| 10 | 2***0 | Linking rod | |
| 11 | 2***0 | Hyd. cylinder | |
| 12 | 0***0 | Hex head bolt | |
| 13 | 0***0 | Detent edged washer | |
| 15 | 0***2 | Allen screw | |
| 16 | 0***0 | Roll pin | |
| 17 | 2***0 | Cover lh | |
| 18 | 2***0 | Cover right | |
| 19 | 0***0 | Hex head bolt | |
| 20 | 0***1 | Detent edged washer | |
| 21 | 2***2 | Sealing plate | |
| 22 | 2***0 | Hyd. cylinder Hyd. cylinder left | |
| 23 | 2***0 | Hyd. cylinder | |
| 24 | 9***0 | Blind rivet nut | |
| 25 | 0***0 | Washer | |
| 26 | 0***0 | Washer | |
| 27 | 0***0 | Washer | |
| 28 | 2***1 | Guard plate |
